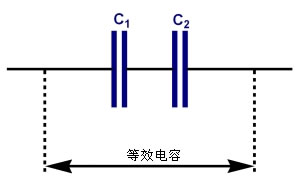

根據各串聯容量算出總?cè)萘?
|
1．總電量=各串聯電容器之電量, 即 QT=Q1=Q2=Q3....
2．總電壓=各串聯電容器電壓和, 即 E=V1+V2+V3....
3．總電容量的倒數=各串聯電容量倒數和, 即 1 / CT = 1 / C1 +
1 / C2 +………
4．總能量=各串聯電容能量和, 即
WT=W1+W2+W3....
耐壓計算公式：
總電壓：U
U1=C2*U/(C1+C2)
U2=C1*U/(C1+C2)
例：C1 為10UF C2為 22UF
經上式得出C1兩端電壓為15.62V ，C2 兩端電壓為34.74V可見電容串聯時電壓和電容值成反比。
可實際工作由于各種原因造成其中一只電容擊穿，那么總電壓將全部加到另一只電容上，也不是十分可靠。因此對于高壓電容串聯要慎重對待。
對于電壓較高的電路里，電容器的串聯，不會是很理想的"自動"分配耐壓
，必需另外各別并上數百KΩ或MΩ以上的分壓電阻。 |
|
