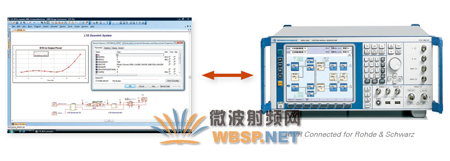

微波射頻網(WBSP.NET)獨家消息：AWR近日聯合R&S推出了LTE設計和測試方案，達到射頻系統仿真軟件與測試儀表一起做半實物仿真。AWR的VSS（Visual System SimulatorTM）是一套易于上手使用，而且功能強大的仿真設計軟件， 主要用于當今多種復雜無線通信系統的設計和仿真。VSS為工程師提供不僅可用于系統級的各種通信系統的結構設計， 而且可用于通信系統設計中使用的各種單元元件的技術指標的設計和構造。

現在AWR ConnectedTM能夠和R&S公司的軟件和測試儀器一起，完成符合LTE(Long Term Evolution）標準的設計和測試。

用于R&S的AWR ConnectedTM 軟件模塊能夠集成以下部分一起工作：

• AWR的VSS軟件環境設計和仿真各種通信標準
• R&S WinIQSIM2TM仿真軟件
• 符合LTE標準的R&S的測試儀器
• AWR的TestWaveTM軟件用來驅動實際的儀器

VSS中的LTE信號源以多層的方式構建， 一直到bit級都能滿足LTE規范。基帶設計工程師可以利用此結構一直深入到信號的各個層面， 甚至自己定制或修改信號。 而射頻工程師則不需要深入信號的細節， 就能設置各種參數如信號功率， 調制， 及天線單元的數量（在MIMO應用時），主要使用高層的信號參數。

VSS LTE 測試臺（VSS LTE Test Bench）, 主要是給射頻工程師毫不費力地精確測試如 CCDF, ACPR, EVM等參數。 當然， 頻譜， IQ曲線，以及BER也都很容易測量。

AWR的TestWave軟件主要通過GPIB或LAN接口自動控制儀器將R&S的測量?jī)x器硬件集成到一起。通過一個簡易的參數設置頁面， 所需要的儀器被選定而且通過GPIB或LAN地址和接口命令進行控制。

R&S WinIQSIM2TM

集成到VSS軟件中的¸WinIQSIM2TM 仿真軟件，能夠產生各種復雜的數字調制信號如3GPP LTE，  3GPP FDD/HSPA/HSPA+, 以及WiMAX信號等。VSS利用¸ WinIQSIM2TM產生的完全符合標準規范的信號用來做系統仿真中的激勵信號。 如果要進行真實的測試， 僅僅需要將VSS中的數據傳到R&S的矢量信號源就能產生一個“真實世界”中的輸出信號。

R&S測試儀器

R&S的各種測試儀器主要用于各種無線通信標準的研發， 生產制造等需要的測試。談到LTE測試, AWR Connected for Rohde & Schwarz軟件模塊， 將使這一測試變得更加容易。 利用其中的信號產生配置表， 在VSS中生成的LTE調制信號送到¸SMU200A 矢量信號源來測試被測件。利用其中的信號采集配置表， 通過¸FSQ信號分析儀或R&S頻譜分析儀測量得到的數據送回到VSS軟件中， 進而在軟件中完成針對信號或系統的比較， 折中， 或優化處理。

關于羅德與施瓦茨公司

羅德與施瓦茨公司（R&S公司）能夠提供用于LTE生產制造、研發、和一致性測試等完整測試解決方案。 正在完善中的LTE指標更新完全可以通過R&S的軟件升級來實現。 欲獲詳情， 請登錄www.rohde-schwarz.com/technologies查找詳細信息。
