羅姆集團旗下的LAPIS Semiconductor面向運動健身器材、醫療保健設備等開發的支持Bluetooth® v4.0 Low Energy注１的2.4GHz無線通信LSI“ML7105”現已開始出售樣品。本LSI的最大特點是，實現了業界頂級的低耗電（發送時9.8mA，接收時8.9mA※），憑借紐扣電池等小型小容量電池進行長時間使用成為可能。本LSI內置Bluetooth®無線通信所需的協議棧，可使現有的終端產品以最簡潔的結構實現無線化。本商品從2012年9月份開始出售樣品，計劃于2013年3月開始量產出貨。



近年來，以智能手機為代表的很多信息設備搭載的Bluetooth®無線方式已漸成標配，而隨著新版本v4.0 Low Energy的發布，已有向更廣泛的應用領域擴展的趨勢。對于新興市場的開拓被寄予厚望，如計步器、活動量?jī)x、血壓計等可用于每日健康管理的醫療保健產品、以及多功能里程表、心率監測儀等應用了各種傳感器的健身產品等。另外，由于Bluetooth® v4.0的功能改善，一直以來搭載Bluetooth®的鍵盤和鼠標等現有的PC外設，也有望成為Bluetooth® Low Energy的產品領域。無論在哪一個領域，急速滲透市場的智能手機和平板電腦終端可作為網絡HUB發揮功能的新創造的服務發揮著核心作用。

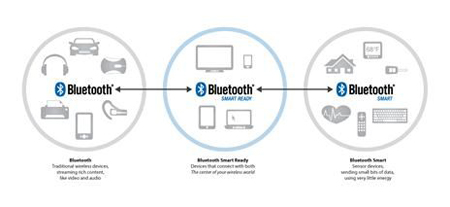

制定Bluetooth®無線通信標準的Bluetooth® SIG※，為了普及并促進這些新產品的智能化，重新確定了商標：Bluetooth® Smart/ Bluetooth® Smart Ready。



近年來，以智能手機為代表的很多信息設備搭載的Bluetooth®無線方式已漸成標配，而隨著新版本v4.0 Low Energy的發布，已有向更廣泛的應用領域擴展的趨勢。對于新興市場的開拓被寄予厚望，如計步器、活動量?jī)x、血壓計等可用于每日健康管理的醫療保健產品、以及多功能里程表、心率監測儀等應用了各種傳感器的健身產品等。另外，由于Bluetooth® v4.0的功能改善，一直以來搭載Bluetooth®的鍵盤和鼠標等現有的PC外設，也有望成為Bluetooth® Low Energy的產品領域。無論在哪一個領域，急速滲透市場的智能手機和平板電腦終端可作為網絡HUB發揮功能的新創造的服務發揮著核心作用。

以往，以計算器、電子玩具和遙控器為代表的設備中一般使用的紐扣電池CR2032 (容量230mAh)等，因其電池所具有的放電特性而無法支持以往無線通信LSI所需的耗電量（數十mA以上）。但是，此次LAPIS Semiconductor、將以往多年積累的對低功耗RF電路技術的追求又更進一步，成功實現了10mA以下的無線通信工作。

可以說，無線通信的核心——RF電路設計是LAPIS Semiconductor獨力研發的集大成產品。

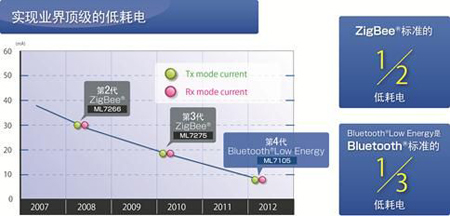

LAPIS Semiconductor的面向ZigBee®產品注2等長年開發的RF電路設計技術，通過“ML7105”的開發，達成了收發數據時的電路電流目標。最大限度地發揮以往的技術積累，實現細致的電路電流的優化和RF電路結構的大幅變更。10mA以下的耗電量不僅可以延長相同容量電池的壽命，而且可以在使用更小的紐扣電池時，降低電池特有的內部電阻成分導致的電壓下降的影響。



未來，支持Bluetooth® Low Energy的智能手機和平板電腦終端會更加普及，可以說，以往希望支持無線化卻因耗電量的限制無法實現的客戶也迎來了新的機會。LAPIS Semiconductor為了滿足這類客戶的需求，正在計劃開發小型、低耗電量的模塊。

作為可以發揮集團增效的領域，羅姆集團提出傳感器、微控制器以及無線通信的融合與應用。無論哪種產品，低功耗都是最大的特點，羅姆正在不斷完善用于傳感器網絡注3和泛在產品注4的商品陣容。

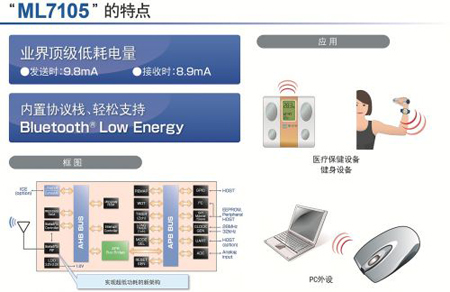

特點
1）Bluetooth® v4.0 Low Energy single mode LSI
最適用于Bluetooth® Smart設備。不僅具備PC、智能手機等的配件中使用的Slave功能，同時具備Master功能，因此也可以作為在護腕式健康設備、多功能里程表等傳感器設備與PC、智能手機之間傳遞數據的功能而使用。

2）低功耗設計
通過LAPIS Semiconductor獨自開發的RF電路，實現了業界頂級的低耗電量（發送時9.8mA，接收時8.9mA，休眠時0.7μA）。不僅RF電路，為降低系統整體的耗電量，還優化了部分電源關斷電路、通過自主判斷控制系統時鐘的停止的時鐘控制電路等。

3）內置協議棧
內置Bluetooth® v4.0 Low Energy的HOST堆棧，僅將符合設備用途的Profile安裝于客戶整機中現     有的應用處理器中即可支持Bluetooth® Smart設備。可以（有償）提供示例應用程序、參考板。

4）內置微控制器＋存儲器
搭載ARM公司生產的Cortex-M0，采用Program專用內置SRAM 12k byte，可安裝客戶的應用程序。用戶應用程序可經由I2C總線通過外置存儲器下載。

5）配備標準的串行接口
配有通用串行接口，作為與HOST微控制器等通信的控制接口。可使用SPI Slave、UART、I2C接口。

6）搭載控制傳感器設備、外圍設備的I2C總線、GPIO
配備可使用各種傳感器設備和外圍設備Interface的I2C總線，配備可作為電源控制和中斷信號使用的4通道GPIO。

7）傳感器節點評估板
 “ML7105”的評估板提供集成LAPIS Semiconductor的微控制器、羅姆的傳感器群于一個基板上的傳感器節點。這個傳感器節點基板與“ML7105”無線模塊相結合，可讓使用者切身體驗實現傳感器網絡之簡便。評估板中還包含應用程序的示例代碼、各傳感器元件的驅動程序軟件。

應用領域
? 健身器材
? 醫療保健設備
? PC外設
? 工業設備

銷售計劃
? 商品名：ML7105
? 樣品出貨時間：2012年9月
? 樣品價格：1,000日元（不含稅）
? 評估板（單體）：2012年9月
? 量產出貨時間：2013年3月開始

商品概要/特點
? 符合Bluetooth® SIG Core Spec v4.0
? 內置低功耗RF模塊
? 搭載通用處理器--ARM公司生產的Cortex-M0
? 程序存儲用64k byte ROM (CODE_ROM)
? 數據存儲用16k byte RAM (DATA_RAM)
? 用戶程序存儲用12k byte (CODE_RAM)
? 搭載符合Bluetooth® LE single mode的Baseband控制器
? 搭載Bluetooth® Host Controller Interface用UART
? 搭載Custom Host Controller Interface用SPI_SLAVE
? 搭載EEPROM或Custom Host Controller Interface用I2C (Master & Slave)
? 搭載GPIO
? 支持間歇性收發信息用的Low Power Clock(32.768kHz)
? 內置穩壓器
? 電源電壓：3.3V Typ. (1.6～3.6V)
? 工作溫度范圍：-20～+75℃
? 消耗電流：休眠時：0.7μA
    發送時：9.8mA
   接收時：8.9mA (0dBm)
? 封裝：32pin QFN (5.0mm x 5.0mm x 0.8mm)

術語解說
? 注1：Bluetooth® v4.0 Low Energy
與以往的Bluetooth標準相比，是要求大幅節省電力的最新標準版本，以“僅憑一枚紐扣電池即可驅動數年”為目的的新標準。Bluetooth®為美國Bluetooth SIG, Inc.的注冊商標。
? 注2：ZigBee®
近距離無線通信協議之一，由ZigBee® Alliance制定為標準。物理層、MAC層采用IEEE 802.15.4通信規格。
? 注3：傳感器網絡
使散布在空間的多個帶傳感器的無線終端之間互相協作，可收集環境和物理情況狀況的無線網絡。
? 注4：泛在產品
以“無論何時，無論何地，無論誰”都可以受到恩惠為目標的產品。無線網絡和互聯網合作是關鍵。

※本文所提及的公司名稱、商品名稱基本上是各公司的商標或注冊商標。
