皇晶科技推出邏輯分析儀體 LA Viewer 2.7.7 版，持續的擴增軟韌體功能，本次更新使總線分析軟件總數達70 余種與增加總線觸發及多項功能更新。

免費總線分析功能

• AD Mux Flash

這是一個精簡型的并列總線Flash 結構，其作法是將數據總線(Data Bus) 與地址匯流排(Address Bus) 共享，使得IC 總出Pin 數得以減少，也降低使用者對于PCB Layout 的壓力。

• BiSS-C (BiSS Interface)

由德國iC-Haus GmbH 于2002 所制定的，應用于工控方面的傳輸協議，常見于馬達轉速控制/光學尺等需要精密控制的運用。本次開發也獲得德國iC-Haus GmbH 原廠全力協助，使開發與測試工作得以順利進行。

• eMMC

eMMC 增收錄了5.1 規格，主要提供CMD44-48 之Command queuing 功能分析。

• eSPI (Enhanced Serial Peripheral Interface)

此為Intel 新世代主板所使用的傳輸協議，旨在整合現有的SMBus/ LPC/ SPI Flash 介面，以提高傳輸效率與精簡總線線數之協議。

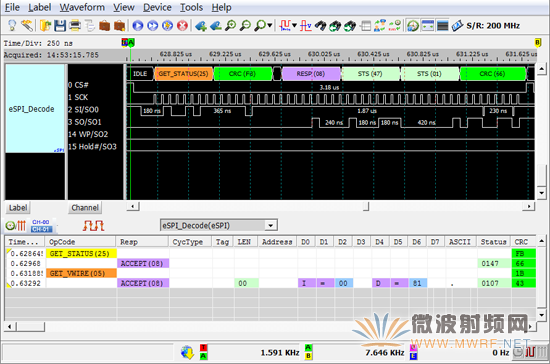

↑ 全球率先推出eSPI 總線分析功能

• LPT (Line Printer Terminal Port)

LPT 雖已經是很久以前就定義的傳輸協議，早期應用于打印機打印使用，但目前為止仍被使用于各種Embedded System 里面，是一種簡單方便的傳輸協議。

• M-Bus (Meter-Bus)

應用于物聯網設備之水表或瓦斯表的一種傳輸協議。

• MIPI SPMI (System Power Management Interface)

MIPI 家族的一員，應用于手機與平板計算機的電源管理。此總線可以同時連接多個 MCU 或裝置，達到減少出pin 與方便接線。有著總線仲裁功能，減少傳輸命令沖撞及加快反應速度的優勢。

• RGB Interface

RGB Interface 收錄常見的LCD 數據總線格式，如RGB888，RGB565．．．等等，可直接進行LCD 數據解析或輸出成圖檔，方便檢視。

• SVID (Serial VID)

SVID 增收錄了VR12.1/ VR13/ IMVP8 等最新Command 與PWM Table。并支持了Multi VR 架構，使用者在追蹤PMIC 疑問時，可更精確的定位。

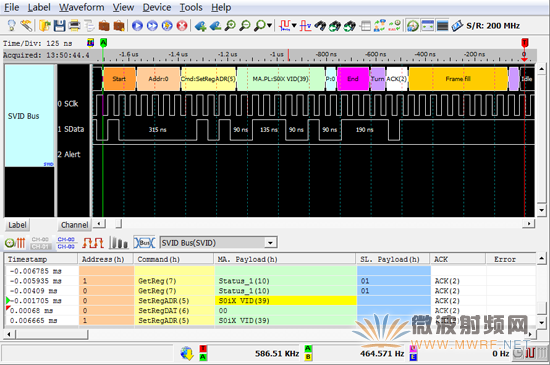

↑ 針對PMIC 之SVID Command ，詳實的追蹤

匯入波形功能(僅于TL2236B+ 產品提供)

可將其他高階示波器或邏輯分析儀產品所抓波形，按所列規定格式匯入到Acute LA Viewer 波形內，以方便波形檢視。

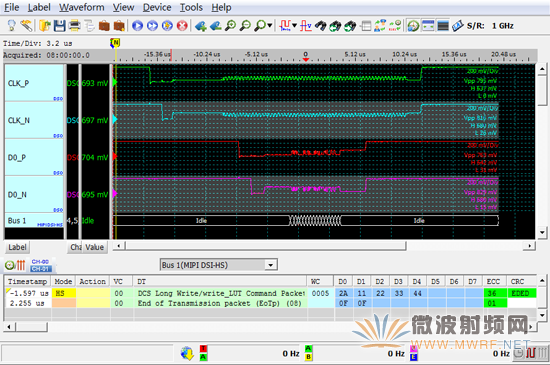

↑ 此圖為匯入示波器所抓取的MIPI DSI HS Mode波形后，進行波形分析與顯示。

報告窗口提供數字?jǐn)?shù)據統計功能

可分別指定信道做統計，例如，頻率，轉態數．．．或兩個通道間的相位差時間統計等等。都可提供輔助開發或除錯的。常見的應用像是韌體工程師開發軔體時，須同時計算多個信道信號的Pulse 的數量時，就很合適可以使用。

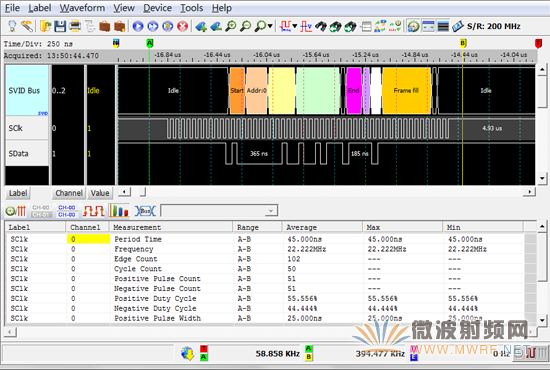

↑ 此圖可針對相同或不同通道，做各種統計功能

TL2236B/TL2236B+ 機種，增加多個總線觸發功能

為使客戶在信號定位上能更加的容易，目前在TL2236B+ 機種上，累積可使用的總線觸發功能已經有17 種，本次增加收錄的項目為

 • SMBus/PMBus Trigger應用于主板上之SMBus，并同時包含SBS (Smart Battery System) 與SPD (Serial

Presence Detect)，使您在繁忙的SMBus 上面，除了用Address/Data 來定位之外，也可根據所選擇SBS 或SPD 條件，篩選出真正需要的數據，更容易清楚的作信號的定位。

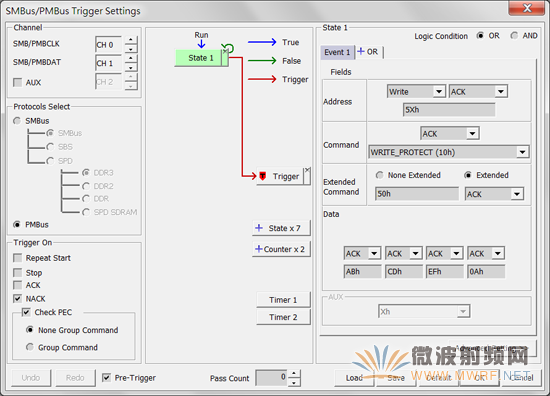

↑ PMBus 則在SMBus 基礎上增加Extended Command 字段供使用者設定。

• LIN Bus Trigger

應用于汽車電子之LIN Bus，具備以ID，Data，Pairty 的條件來做為觸發條件。使用時多半會先以ID 為前導，并搭配其他觸發條件組合之后來進行觸發。

• USB 1.1 Trigger

支援USB 1.1 的全速(Full Speed 12 Mbps) 與低速(Low Speed 1.5 Mbps) 觸發功能。雖然 USB 已經有更高速度版本，但在許多傳輸速度不快的3C 產品上，仍持續可看到 USB 1.1 的應用，例如Touch Panel 的控制，鼠標/鍵盤等應用。

• eSPI Trigger

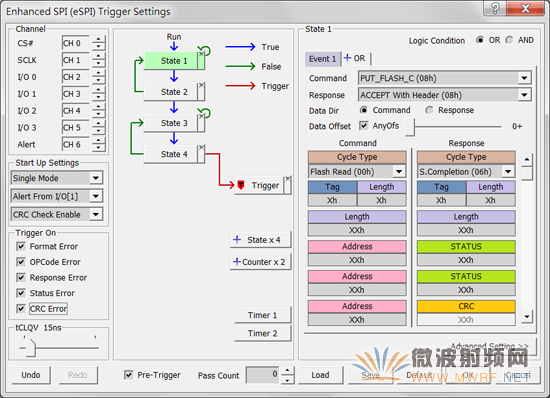

可針對特定的傳輸Opcode，Cycle Type 及Reponse 的內容或是非法指令進行定位，配合新推出的400MHz 轉態儲存功能，可更有效的儲存eSPI在全速(66MHz) 工作下的波形。

• eMMC Trigger (TL2236B+ Only)新增針對特定Command 后的Data No Transmission 觸發，可檢查在Command 后的指

定時間內是否有數據傳輸行為(Data Start)，若無Data Start 信號或是出現其他任意Command 時就會觸發并擷取波形，可藉此厘清是Host 或是Device 端出問題。

皇晶科技TL2236B+ SD/eMMC 測量方案，使用被動探棒即可量到eMMC 5.1 (HS400) 或SD 3.0 (UHS-I) 的信號，接線簡單，操作方便清楚。利用Command/Response + Argument 觸發功能，讓問題信號快速定位，也可結合示波器堆棧使用，豐富波形信息。報告窗口詳盡顯示，在無須翻閱SD/eMMC Datasheet 的情況下，就可立即進行閱讀。

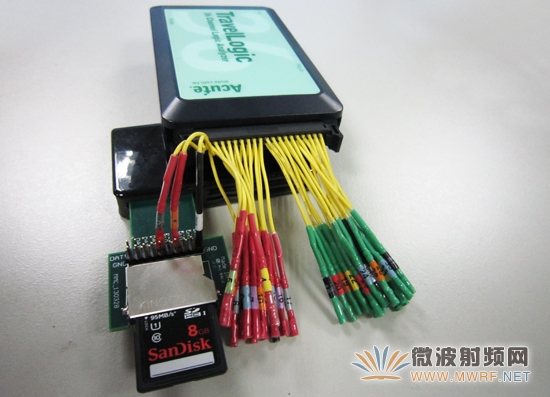

↑ 上圖即是以TL2236B+ 測量SD UHS-I 之接線方法

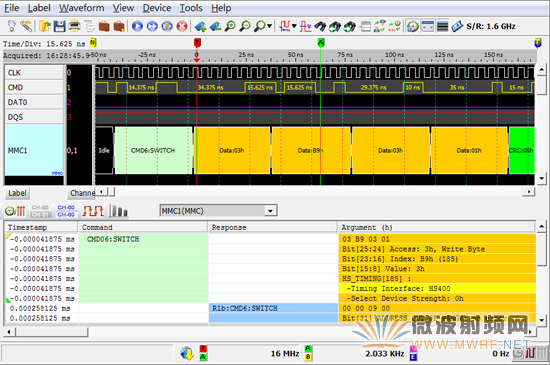

↑ 上圖即是以TL2236B+ 測量eMMC HS400 信號的結果

堆棧示波器功能

配合Acute 新款高垂直分辨率16 bits 機種TS2212H 推出，Acute LA 軟件也收錄此款示波器堆棧。另外也增收錄支持Tektronix TDS5000/TPS2000/MDO3000 系列示波器與HAMEG HMO3000/HMO2000/HMO1002 系列示波器，支持機種更加的完整。

本次還大幅的調整了LeCroy 示波器堆棧的做法，從以前使用ActiveX 軟件來進行聯機的做法，但因此能支持的機種會因此受到限制。現配合LeCroy 新款機器架構，調整為NI-VISA 作為聯機的基本架構后，一舉擴充可支持之LeCroy 示波器種類，增收錄支持LeCroy HDO4000/HDO6000/HRO 6 Zi/SDA 8 Zi-A 系列。
