皇晶科技(Acute)今日推出邏輯分析儀eSPI (Enhanced Serial Peripheral Interface) 協議之總線觸發(TL2236B+ Only )與免費總線分析軟件。eSPI 為Intel 新世代主板所使用的傳輸協議，旨在整合現有的SMBus/ LPC/ SPI Flash 接口，以提高傳輸效率與精簡總線線數之協議。

為使訊號定位更容易定位，在提供總線分析的同時，也針對eSPI 開發總線觸發功能，流程圖式的設定方式搭配多樣的觸發條件，提供針對特定的傳輸Opcode、Cycle Type及Response 的內容或是非法指令進行定位，配合新推出的400MHz 轉態儲存功能，可更有效的儲存eSPI在全速(66MHz)工作下的波形，有效節省除錯的時間。在總線分析的功能，提供Opcode、Response、Cycle Type 對應內容譯碼及CRC 錯誤檢查與Status 錯誤檢查。

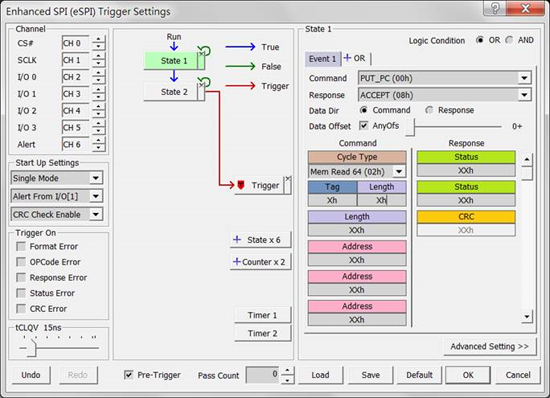

圖一eSPI 觸發設定畫面

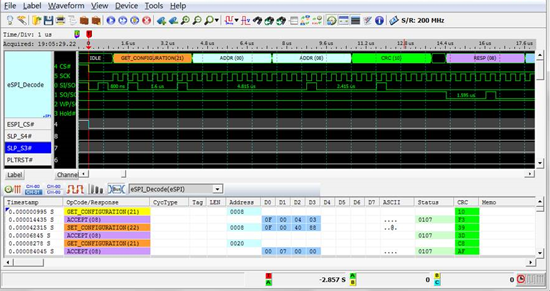

圖二eSPI 解碼畫面
