保護V-¬By-¬One、嵌入式DisplayPort、USB 2.0/3.0端口、HDMI、FPD、LCD/LED電視及其他設備

Littelfuse公司作為全球領先的電路保護方案供應商，日前宣布推出了兩個系列的瞬態抑制二極管陣列（SPA®二極管），旨在保護多種最新的高速接口不受靜電放電（ESD）造成的損壞。

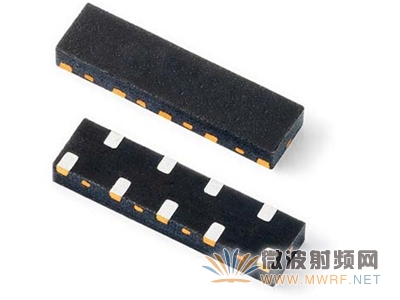

SP7538P

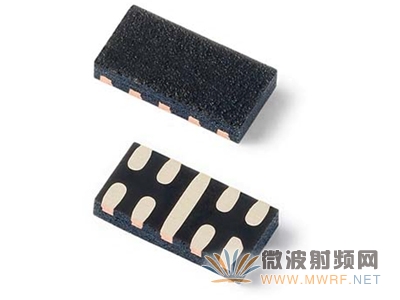

SP0544T

SP7538 P系列瞬態抑制二極管陣列集成了八個超低電容軌到軌二極管通道，并在μDFN-9封裝中額外增加了一個齊納二極管；SP0544T系列瞬態抑制二極管陣列具有類似的設計，但體積更小，集成了四個超低電容軌到軌二極管通道，而不是八個。這兩款功能強大的裝置可安全地吸收超過IEC61000-4-2國際標準（±8kV接觸放電）規定的最高等級的重復ESD震擊，性能絲毫不受影響。超低的負載電容也使這些產品成為保護高速信號引腳的理想之選。

這兩個系列的典型應用領域包括對V-By-One、嵌入式DisplayPort、USB 2.0/3.0端口、HDMI、平板顯示器、LCD/LED電視、智能手機、移動計算等接口的ESD保護。

瞬態抑制二極管陣列（SPA®二極管）產品經理Tim Micun說：“SP7538P和SP0544T系列可用于多種相同的應用環境。SP7538P系列的設計允許超高速信號在DisplayPort和V-by-One接口上進行直通路由，無需內置或外置風扇，并與板對板連接器上的槽距完美配合。SP0544T系列提供與我們先前的低電容瞬態抑制二極管陣列相同的ESD性能，但外形更小，為電路設計師節省了大約25%的PCB空間。”

SP7538P和SP0544T系列瞬態抑制二極管主要具備以下優點：

• 每個輸入/輸出端的負載電容極低，僅為0.5pF (typ) ，可減少高速應用的信號衰減和失真。

• 低動態電阻（0.4Ω），提供低箝位性能，以確保更好地保護敏感芯片。

• 增強的ESD能力（±12kV接觸放電，±25kV空氣放電），讓制造商能夠達到超出IEC標準最高等級的ESD保護性能，并應對大量其他威脅，確保產品在實際使用中的可靠性。

供貨情況

SP7538P系列采用μDFN-9封裝；SP0544T系列采用μDFN-10封裝。兩款產品均提供3,000只裝的卷帶包裝。樣品可向世界各地的授權Littelfuse經銷商索取。

更多信息

關于SP7538P系列的詳細信息，請參閱 產品頁面 或SP0544T系列 產品頁面。如果您有技術問題，請聯系瞬態抑制二極管陣列（SPA®二極管）產品經理Tim Micun：TMicun#littelfuse.com。
