中電科推出5G毫米波通信測試解決方案

2016-09-27 來源:中電科儀器儀表 作者:凌云志 字號:

5G通信時代即將到來,微波毫米波通信,大帶寬通信、5G新波形、大規模MIMO等新的名詞,總在我們耳邊響起。如此專業新技術,給您的工作帶來新的生機,新的挑戰,您準備好了嗎?這些新技術如何測試?如何驗證?中電科儀器儀表有限公司推出5G毫米波通信測試解決方案,為您帶來福音,為您排憂解難!

5G不是獨立、全新無線接入技術,而是對現有無線接入技術的技術演進,在此基礎上新增無線接入技術新元素,5G是一位長者,他以他的博大雄偉,容納百川。5G將是融合各家之長,形成統一的標準,修建一條人與人、人與物以及物與物之間高速公路。然而5G研發的挑戰是高頻段大帶寬的設計,如何測試與驗證?大家都在研究,都在思考。中電科儀器儀表有限公司利用40多年在微波毫米波的積累,并具有一只掌握通信核心技術的專業隊伍,提前布局,推出了5G毫米波通信測試系統。

5G毫米波通信測試系統基于2G、3G、4G、5G通信數據調制格式和解調方式,采用高性能通信矢量信號模擬器和通信矢量信號分析儀分別產生和分析5GHz的中頻矢量信號,然后經過微波部件進行上下變頻到毫米波段載波進行傳輸,上下行環回可采用天線或者有線連接。系統支持用戶想要評測的各種頻率和調制帶寬的候選波形的導入和數據抓取,在候選毫米波段載波進行傳輸驗證,支持24.5~30GHz、37G~43.5GHz、50~75 GHz、75~110GHz等各個熱點備選毫米波段,支持圖像傳輸、視頻傳輸等。

一、本系統主要特點

· 毫米波頻率覆蓋:24.5~30GHz、37G~43.5GHz、57~64 GHz、75~110GHz等
· 支持圖像、視頻毫米波傳輸
· GSM、CDMA、TD-SCDMA、WCDMA、TD-LTE、FDD-LTE等多種標準信號發生
· 實時、可變的多種數字調制格式的矢量信號發生
· 可按用戶需求設置的數字調制格式發生功能
· 優異的低EVM信號發生能力
· GSM、CDMA、TD-SCDMA、WCDMA、TD-LTE、FDD-LTE等多種標準信號分析
· 多種數字調制格式多種制式的矢量信號分析
· 大動態、高精度的射頻信號測量能力

二、本系統功能要求

1、測試參數

實現不同測量環境下參數的測量:

· 功率衰減
· 頻譜響應
· 信號質量惡化(EVM)
· QAM、PSK、FSK失真特性分析
· 圖像傳輸功能
· 視頻傳輸功能

2、系統同步

系統包括自動同步功能,具體包括:

a)發射系統和接收系統的時基同步:時基同步是保障系統測量準確度的必要條件,本系統采用上下變頻同本振,信源與分析共用同一時基實現,保證測量精度要求

b)發射系統和接收的信號同步:信號同步是信源與信號采集分析的同步,采用外觸發方式實現,保證信號測量的精度要求。

3、系統校準

射頻通路系統函數自動校準,讀取射頻通路系統函數數據,測試前可自動調用校準數據,保證系統測量帶寬內系統測量數據的頻域平坦度。

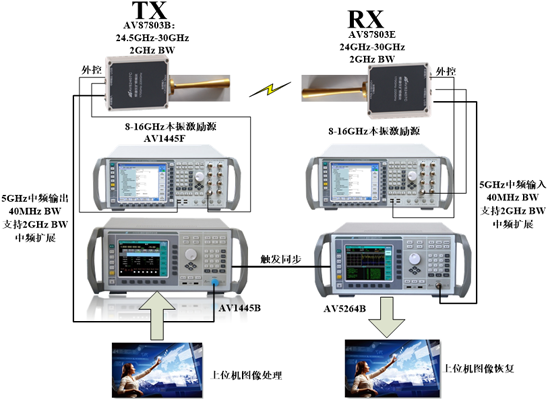

三、5G毫米波通信測試系統架構圖

本系統由通信矢量信號模擬、矢量分析、本振激勵源、上變頻模塊、下變頻模塊、喇叭天線、上位機數據源模擬與處理等單元組成,采用高性能通信矢量信號模擬器和通信矢量信號分析儀分別產生和分析中頻矢量信號,然后經過微波部件進行上下變頻到毫米波段載波進行傳輸,上下行環回采用天線或者有線連接。

中電科推出5G毫米波通信測試解決方案

四、方案設計優點分析

1、系統同步精度高、技術實力積累深入,可有效支持各種5G算法驗證:

中電科儀器儀表有限公司提供全套解決方案,包括測試設備、喇叭天線等各種附件、時鐘同步、數據同步、系統同步和校準軟件等。

2、毫米波系統成熟度高

隨著國家毫米波和THz項目的多個項目積累,中電科儀器儀表有限公司已經實現500GHz技術攻關和THz的技術預研,在國內毫米波市場占有主導地位,相關部件和技術成熟,系統的穩定度和成熟度得到了極大的驗證。

3、系統支持功能模塊擴展、可重復適用性高

不同頻段的毫米波系統在很大程度上實現設備復用,極大的節省了投資,同時,支持已有設備的替代使用和功能擴展。
