安立集團（總裁Hirokazu Hashimoto）近日發布了基于SQA MP1800 的USB3.1 接收測試解決方案。新研發的USB3.1 接收測試適配器G0373A 和 高速串行數據測試軟件MX183000A 支持最新的USB3.1 Gen2(SuperSpeed+, 10 Gbit/s) 接收機測試標準。

開發背景

目前電子設備接口速率越來越高，并且使用串口技術來處理大容量數據的高速傳輸，例如高清4K視頻。最新的高速接口USB3.1 Gen2標準通過最新的USB Type-C 接口可以支持10 Gbit/s 的傳輸速率。

大量不同種類的數字設備連接到個人電腦上，因此需要確保設備的兼容性。我們需要在輸入信號上來增加固定傳輸損耗，抖動等來測試PC上的USB接口性能。另外，為了保證高速傳輸下的信號完整性需要具備高質量的參考信號和接口的連接功能。

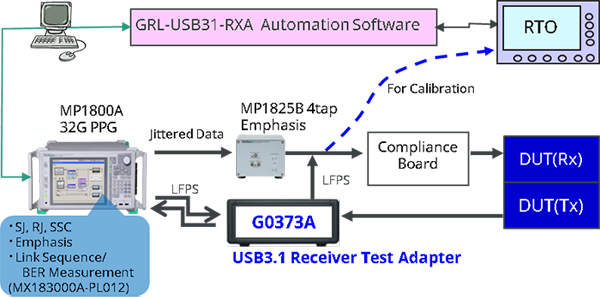

使用G0373A, MP1800A Series 和MX183000A接收機測試摘要

SQA 1800A 是一個可擴展模塊化的誤碼測試儀，支持高達32 Gbit/s的多通道寬帶接口測量。另外，高復現性的USB3.1 Gen2 接收機測試是通過使用優化的高質量輸出波形去測試高速接口來實現的。

結合使用G0373A和MP1800A 支持 生成USB3.1接收和BER測試所需的信號。MX183000A 軟件控制MP1800A 和G0373A 測量系統 去設置和控制接收測試信號并顯示BER測量結果。使用MP1800A, G0373A, 和MX183000A 可以提供一體化的USB3.1 接收測試解決方案 確保高復現性。使用GRL的自動化測試軟件GRL-USB31-RXA可以進行自動測試幫助減少測試工作量。

特性

· 支持USB3.1 Gen1 (5 Gbit/s) 和Gen2 (10 Gbit/s)接收抖動容限測試
· 發送和接受LFPS和LBPM信號
· 可轉換DUT狀態到Loopback
· 使用兼容測試Pattern^*3進行BER測量
· 信號源輸出高質量數據
· 使用GRL自動測試軟件GRL-USB31-RXA可高復現性的校準和測量

目標市場和應用場景

· 目標市場: USB
· 應用場景: 高速傳輸設備研發，高速串行BUS接口
