集成LO 緩沖器的超寬帶3GHz 至20GHz 混頻器采用纖巧3mm x 2mm 封裝并提供23.9dBm IIP3

亞德諾半導體(Analog Devices, Inc.，簡稱ADI) 旗下凌力爾特公司(Linear Technology Corporation) 推出雙平衡混頻器LTC5553，該器件在3GHz 至20GHz 范圍內提供同類最佳的帶寬匹配能力。該混頻器可用作上變頻器或下變頻器。此外，LTC5553 在14GHz 時提供出色的23.9dBm IIP3 線性度，在17GHz 時則為21.5dBm。該器件集成了一個僅需要0dBm 輸入驅動的LO 緩沖器，因此實際上不再需要外部大功率LO 放大器電路。此外，LTC5553 在芯片上集成了寬帶平衡-不平衡轉換器。因此所有端口在各自規定的頻率范圍內都以單端、50Ω 匹配模式運行。此外，該混頻器具有出色的端口至端口隔離度，在17GHz 時LO 至RF 泄漏為 -32dBm，因此降低了外部濾波要求。所有這些特點都使得能夠最大限度減少外部組件、簡化設計并提供尺寸非常小的解決方案。

LTC5553 極寬的帶寬和極高的性能非常適合多種應用，包括5G 微波回傳、寬帶無線業務、衛星寬帶無線電、雷達系統、有源天線陣列、X 波段和Ku 波段收發器、測試設備、頻譜分析以及衛星通信。

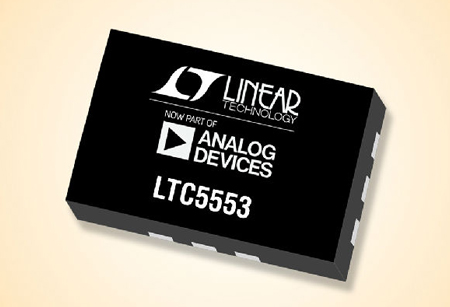

LTC5553 采用纖巧的12 引線、3mm x 2mm 塑料QFN 封裝。該器件規定在 -40°C 至105°C 外殼溫度范圍內工作，以支持?jǐn)U展的環境工作溫度。該混頻器用單3.3V 電源供電，吸取132mA 靜態電源電流。此外，LTC5553 可通過一個使能引腳停機。當未啟動時，該器件僅吸取100μA 最大備用電流。該使能引腳可直接驅動，以在不到0.2μs 的時間內迅速接通和斷開，從而支持時分雙工(TDD) 或突發模式類型的發送器和接收器。LTC5553 的千片批購價為每片22.00 美元，已開始提供樣品和生產供貨。

性能概要：LTC5553

· 匹配的RF 頻率3GHz 至20GHz
· 匹配的LO 頻率1GHz 至20GHz
· 匹配的IF 頻率500MHz 至9GHz
· 上變頻或下變頻
· 高輸入IP3 在14GHz 時為23.9dBm
在17GHz 時為21.5dBm
· 低LO 驅動電平：0dBm
· 低LO-RF 泄漏 在17GHz 時為 -32dBm
