致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出德州儀器（TI）低功耗無線M-Bus通信模組參考設計解決方案。

此參考設計說明了如何將大聯大世平代理的TI無線M-Bus堆疊用于CC1310和CC1350無線MCU，并將其集成到智能儀器表或資料收集器產品中。此軟件棧與開放式計量系統（OMS）v3.0.1規范相容。EN13757-1至EN13757-7是歐洲的抄表標準，同時包括有線和無線抄表總線（M-Bus），所有這些標準一起廣泛用于超低功率計量和分項計量應用。

該設計使用單向配置（儀表）或雙向配置（儀表和資料收集器）為868MHz的任何無線M-Bus S模式、T模式或C模式提供即用的二進制映射。還提供多個預編譯的二進制映射，這些映射涵蓋了多種計量應用，包括但不限于熱分配表（HCA）、燃?xì)獗怼⑺砗蜔崃坑?jì)或者帶有外部主機MCU的電表。

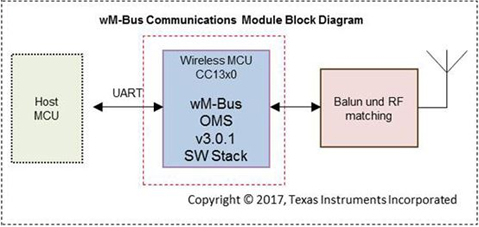

圖示1-大聯大世平推出TI低功耗無線M-Bus通信模組參考設計解決方案的系統方案圖

功能描述

·?   符合EN13757-4 HR類靈敏度和選擇性要求以及HT類發射功率要求（S、T和C模式）；
·?   使用可連接主機MCU的序列界面提供完整的單芯片實現方案；
·?   在關斷模式下僅消耗0.7µA（電壓為3.6V）；
·?   通過嵌入式（API級別）界面將wM-Bus堆疊與儀表應用相結合；
·?   提供符合wM-Bus OMSv3.0.1規范的S和T模式（S1、S2、T1、T2），并添加了C1和C2模式；
·?   支持儀表和資料收集器（也稱為“其他”）功能。

圖示2-大聯大世平推出TI低功耗無線M-Bus通信模組參考設計解決方案的照片

應用
·?    智能儀器表-水表；
·?    智能儀器表-熱量計；
·?    智能儀器表-燃?xì)獗恚?br /> ·?    智能儀器表-電表；
·?    熱量分配表；
·?    電網通信模組-無線通訊。
