6款可產生高振幅信號的AWG卡

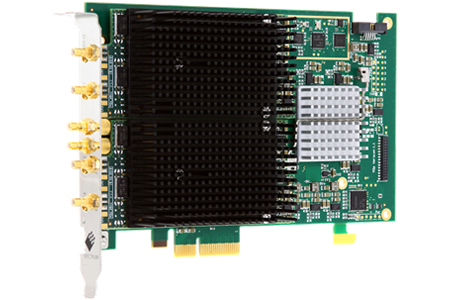

全球領先的PC測試測量設計商Spectrum儀器今日宣布為最新發布的M2p.65xx系列PCIe卡新增六款任意波形發生器（AWG）。新產品通過提升輸出動態范圍進一步提升了全系列產品的性能，并在擺動振幅的高阻抗負載為±12 V至1 M?或±6 V至50 ?區間生成波形。為了達到更高的輸出電壓范圍，卡片額外增加了放大器和更大的冷卻板。雖然卡的寬度占據2個PCIe插槽，但長度僅有168mm。新產品的體積小，幾乎適用于任何PC，把它變成一個更強大且靈活的波形發生器。

M2p.65xx系列AWG使用最新的16位數字模擬轉換器和一個流速高達700Mbyte/s的PCIe x4接口。用戶可選擇40MS/s（M2p。654x系列）或125MS/s(M2p.657x系列)的信號發生速度，每張卡在不同模式下可提供單通道、雙通道和4通道。

每個通道都配有獨立的DAC和輸出級。為了確保信號同步，多通道卡共享一個時鐘和觸發器。輸出級包含4個可切換的濾波路徑以優化信號質量。此外，輸出級還與高分辨率的16位DAC結合使用，產生的信號不僅失真率低，動態范圍出色且信噪比極高。

Spectrum儀器首席技術官Oliver Rovini表示：“大多數AWG能夠生成精確的高振幅波形，但價格非常昂貴。Spectrum儀器推出的AWG卡通過一個完整的集成包提供了一套兼具成本效益的解決方案。因此，對于需要在DC至60MHz范圍內產生模擬信號的專業人士提供了最佳選擇。此外，再現高質量信號成為了需要通過高精度、易整合且模擬真實操作條件的波形來刺激系統或組件的工程師及科學家的福音。”

無限波形陣列

為了使M2p.65xx系列AWG能夠生成長而復雜的波形，每張卡還配備了一個512 MSample的大容量板載內存。這個存儲器由各種不同的輸出模式補充。例如，可以對存儲器進行分段，并且可以通過在不同段之間循環和切換來創建波形。這些卡還具有FIFO流功能，可以通過速率高達700 MB/s的PCIe總線讀取新的波形數據，并重放已傳輸的信息。這種靈活性使用戶能夠創建超長單次波形或不斷變化的突發型信號，例如通信、雷達、超聲波、激光雷達或聲吶系統中的信號。新產品所創造的可能性近乎無限。

刺激反應系統

一些應用需要連接AWG和數字化儀，例如刺激響應或封閉循環應用，Spectrum的Star-Hub背負式模塊最多可同步16種不同的M2p產品。新款M2p.65xx AWG與2018年發布的M2p.59xx 16位數字化儀能夠完美匹配。M2p.59xx數字化儀支持1至8個通道，信號生成速率為5 MS/s至125 MS/s之間。此外，Star-Hub配備了一個共用時鐘和觸發信號，以確保各個通道的完全同步。此外，對于需要同時通過不同信號進行多點測試或傳感器陣列等應用，Star-Hub也是最完美的選擇。

AWG的控制與信號生成

使用Spectrum AWG控制和生成信號也很簡單直接。這些卡均可編程，而且Spectrum儀器還為用戶免費提供驅動程序以支持最常用的編程語言，其中包括C ++、VB.NET、C＃、J＃、Delphi、Java或Python代碼，以及LabVIEW和MATLAB等第三方軟件工具，或者用戶只需運行產品自帶的SBench6專業版軟件即可。

SBench6用戶能夠通過簡單易用的界面控制AWG的所有模式和設置。該軟件支持多通道操作并具有多種內置功能，可用于波形顯示、信號生成、數據分析以及文檔編制。此外，該軟件的EasyGenerator功能可以創建基本信號，進而生成具有可編程頻率，幅度和相位的正弦波、三角形或矩形等波形。此外，復雜的信號可以通過數學方程式或使用二進制、ASCII或波形格式從其他程序或設備（如數字化儀或示波器）導入。

可集成任意測試系統

AWG卡很容易與PC上的其它測試測量設備集成。信號輸出、時鐘和觸發均通過前面板SMB連接器提供。此外，前面板還包含4個MMCX連接器（1個多功能輸出和3個多功能I/O線）用來完成數字輸出通道、時鐘、觸發或狀態輸出和不同步I/O線等不同任務。AWG卡性能卓越，并能輕松適應大多數自動化測試系統環境。

AWG混合模式

將多功能I/O線切換到數字輸出，使AWG額外增加了四條同步輸出通道。單個AWG卡能夠同時可產生4個全速并行的模擬輸出和數字輸出。該產品無論用于外部設備控制或是OEM項目，都是最佳的選擇。

五年質保

M2p.65xx系列AWG已全面量產并可立即交付。所有Spectrum儀器產品都經過嚴格的出廠檢驗，并包含Spectrum自主研發的軟件SBench6供產品首測。Spectrum儀器首席執行官Gisela Hassler 表示：“M2p系列任意波發生器是公司30年來設計和研發計算機化儀器的極致體現。因此，我們很自豪的為該系列產品提供五年質保，以及軟件和固件的終身免費更新。此外，Spectrum儀器強大的工程師團隊也能在幾小時內為客戶提供全面的技術支持。”

關于Spectrum儀器

Spectrum儀器成立于1989年，迄今為止設計和研發了500余款模塊化數字化儀及發生器產品，其中包括PC卡（PCIe和PXIe）以及獨立以太網設備（LXI）。在過去30年間，Spectrum獲得了業界的廣泛好評，旗下產品也被用于行業領軍企業及一流大學的眾多產品與科研項目。公司總部位于德國漢堡附近的漢斯多爾夫，憑借卓越的技術支持與迅速的客戶響應速度享譽全球。
