任意波形發生器可為8個通道提供24V的輸出擺幅

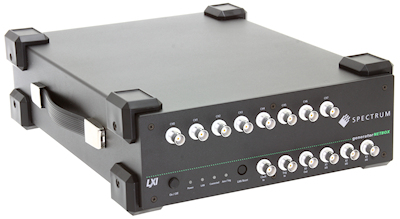

任意波形發生器（AWG）幾乎能夠再現任何波形。在當今復雜的電子系統中，任意波形發生器作為信號生成器發揮了關鍵作用。全球領先的從事計算機（PC-based）解決方案的技術公司Spectrum儀器近期為其generatorNETBOX系列產品新增了四個型號，在8條通道的條件下輸出振幅最高可達到24V，并能夠滿足任何要求苛刻的測試應用。新型號產品使用最新的16位數字模擬轉換器，并提供了125 MS/s（DN2.657型號輸出波形速率）和40 MS/s（DN2.654型號輸出波形速率）兩種不同的速度范圍。這兩個速度區間能夠在4通道或8通道下完全同步。

隨時隨地創建測試波形

這兩款基于LXI的設備通過以太網連接至PC或計算機網絡，操作方便并易于集成。產品使用Gbit以太網，小巧并易于攜帶， 重量僅為6.3公斤。這就意味著產品攜帶方便，并能夠獨立運行于測試平臺，與其他設備共同使用甚至是移動使用（直流電源的供電量為12V或24V）。

對于需要遠程操作generatorNETBOX的應用，Spectrum還提供了DN2.xxx-Emb嵌入式服務器選項。該選項擁有一個強大的CPU，可自由訪問的SSD，更多容量的內存以及遠程軟件開發訪問方式。通過這個開放的平臺，用戶不僅能夠運行自己的軟件，還能通過局域網遠程訪問。該選項使generatorNETBOX能夠獨立運行，或與LAN連接成為大型系統的一部分。

幾乎可創建所有測試波形

為了產生完美的波形，每個通道都擁有獨立的16位DAC和輸出級。各個通道共享一個公共時鐘和觸發器以確保信號的完全同步。為了優化輸出信號的質量，新產品配有四種不同的濾波器以確保良好的動態性能。靈活的輸出級與高分辨率DAC相結合極大的降低了信號的失真率，并顯著提升了動態范圍和信噪比。

所有模式輸出波形的振幅波動在1 M?時達到±12 V，而50?時為±6 V。

Spectrum首席技術官Oliver Rovini表示:“此次推出的AWG為需要在DC至60MHz范圍內測試信號的專業人士提供了極具成本效益的解決方案。在設計產品時，除了考慮到產品的通用性之外，我們還加入了包括創建無限測試和控制信號的其它功能。例如，設備包含2個512Msamples(2X1GB)能夠用于不同工作環境下的大容量板載存儲器，用以生成長而復雜的波形。這其中包括單脈沖（Single-Shot）、回路（Loop）、FIFO、門式(Gated)和序列回放(Sequence Replay)等多種操作模式。此外，儀器在FIFO模式下能夠通過Gbit以太網端口持續將數據從PC內存傳輸至AWG內存。與此同時，在新波形數據被上傳至板載內存的同時還能產生新的信號。”

AWG的靈活性還進一步體現于前置面板的多用途I/O連接器，允許訪問異步數字輸入、異步數字輸出、觸發器輸出、運行和Arm狀態、鎖相環參考時鐘與標記輸出。

控制和生成信號

通過generatorNETBOX控制和生成信號非常直觀。該產品配備了SBench6專業版軟件，通過直觀易用的界面控制AWG的全部模式和設置。該軟件支持多通道操作并具有多個內置功能，可用于波形顯示、信號生成、數據分析以及文檔編制。此外，該軟件的EasyGenerator功能可以創建基本信號，進而生成具有可編程頻率，幅度和相位的正弦波、三角形或矩形等波形。此外，復雜的信號可以通過數學方程式或使用二進制、ASCII或波形格式從其他程序或設備（如數字化儀或示波器）導入。

generatorNETBOX系列產品可供編程，并免費提供驅動程序以支持常用的編程語言，其中包括C++、VB.NET、C＃、J＃、Delphi、Java或Python代碼，以及LabVIEW和MATLAB等第三方軟件工具。

五年質保

Spectrum旗下生產的全部任意波形發生器均提供5年質保。此外，產品的軟件和固件更新終身免費。此外，Spectrum儀器強的工程師團隊回應迅速，通常能在幾小時內為客戶提供全面的技術支持。新款generatorNETBOX系列產品已全面量產，您可以從Spectrum儀器官網直接訂購或通過我們在中國的代理購買。
