新選件結合一流寬帶寬、長存儲器及快速傳輸速度，為通用應用提供全面信號分析

安立（Anritsu）為其Field Master Pro™MS2090A發表IQ捕捉和IQ串流選件，使該實時頻譜分析儀成為第一臺可捕捉110 MHz IQ數據的手持式分析儀。當新功能結合同類最佳寬帶、長存儲器和快速傳輸速度時，MS2090A可在包括軍事情報和政府法規在內的各種通用應用中進行全面的頻譜分析。

憑借110 MHz帶寬和200 MSps取樣率，MS2090A可以捕捉和傳輸?shù)臄?shù)據量是任何其他手持式分析儀的兩倍。此外，在實時頻譜分析模式下進行IQ捕捉和串流傳輸可以在不暫停掃描的情況下捕捉和/或串流傳輸數據，因此用戶在捕獲數據的同時直觀地監視頻譜。而可在感興趣的頻譜周圍頻段獲取更多信息。

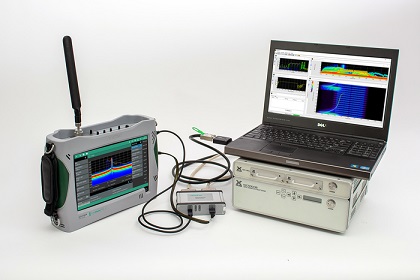

MS2090A實時頻譜分析儀對于情報和政府應用而言尤其有利，它可以將數據串流傳輸?shù)紹ird Technology的IQC5000B雙信道射頻記錄和回放系統。交鑰匙解決方案能夠以16位格式進行110 MHz帶寬的串流，并存儲多達15 TB的數據。強大的后處理分析亦可執行，包括評估各個域中的數據、將數據作為具有全時分辨率的頻譜回放、以及用于搜索信號的智能算法。數據也可以通過以太網串流到PC，或USB 3.0存儲器。

使用選件可捕捉信號數據并將其分為I和Q樣本。通過捕捉實際的IQ數據并逐個樣本進行分析，可以監控信號和頻譜行為的最細節。此外，針對要求通信安全之頻譜中的未知信號可被評估和識別，以確定它們是否有害。IQ數據還允許監管者收集有關未知信號的更多信息，以更好地定位和識別所有頻帶中的未授權通信，從而更有效地進行清頻。

對于5G應用，110 MHz的捕捉帶寬使移動運營商可在一次掃描便搜集完整5G NR信號的數據。它還可以對數據進行后處理，以找出可能對網絡性能產生不利影響的任何異常情況。

選件提供8、10、16和32位的IQ樣本格式。更高的位深度可為高精準窄帶寬捕捉提供更高的分辨率。在動態范圍非關鍵的應用中，較低的位深度可以達到更有效的存儲并提升數據處理時間。

Field Master Pro MS2090A 產品概述

Field Master Pro MS2090A 實時頻譜分析儀在110 MHz的分析帶寬上提供連續的FFT測量流，以及2.055 µs的截獲概率（POI）。結果是，相比標準掃描調諧式頻譜分析儀，用戶可以更準確地檢測信號是短持續性或突波。密度和瀑布圖顯示可用于更輕松地識別和跟蹤間歇或脈沖信號。目前共有7種型號，頻率覆蓋范圍為9 kHz至9/14/20 / 26.5 / 32 / 43.5和54 GHz。
