自主華夏“芯”,探索測高頻 | 普源精電(RIGOL)發布2.5GHz帶寬高速有源差分探頭PVA7250

2020-06-02 來源:微波射頻網 字號:

普源精電(RIGOL)日前發布全新2.5GHz帶寬的PVA7250有源差分探頭。作為探頭家族的重要成員,PVA7250配備自主研發的寬帶差分探頭放大器芯片,測試帶寬大幅提升,可適應于USB2.0/100Base-T/1GE等測試,為您的測量提供更多的可能性!

自主華夏“芯”,探索測高頻

產品亮點

1、探頭帶寬高于2.5GHz;
2、配合MSO8000系列示波器,進行2GHz帶寬高頻測試。可測量差分信號和單端信號,并具有優秀的共模抑制性能;
3、RIGOL首款配備自主研發的寬帶差分探頭放大器芯片的探頭,該芯片針對探頭應用全方位優化設計,更加專業。

產品外觀

自主華夏“芯”,探索測高頻

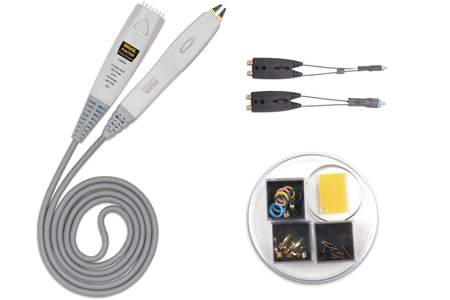

圖1、探頭外觀及附件

PVA7250探頭系統延續了RIGOL有源差分探頭的架構,為用戶提供高可用性、高連通性和高性價比的體驗。PVA7250探頭使用快插式探頭前端,支持手持差分、焊接差分和焊接單端三種探頭前端自由互換,從而滿足不同使用場景需要,提高了探頭可用性。

探頭的探針需要經常接觸測試點不可避免存在磨損和變形,磨損變形的探針尖會大大降低探頭前端的可用性;如果因探針尖磨損而更換整個探頭前端,成本將非常高昂。PVA7250探頭支持用戶可更換的探針尖,可以大幅延長探頭前端的使用壽命,降低使用成本。同時,手持式探頭前端的間距可通過滾輪進行調節,以適應不同的待測點間距,間距調節精細不易松動,方便對精密設備進行測量。

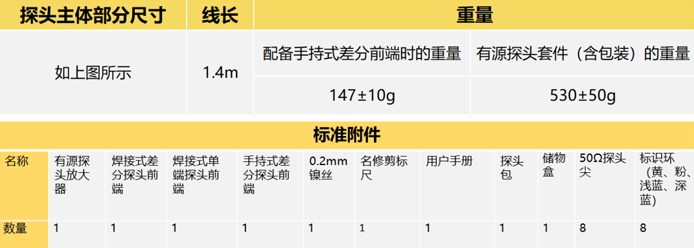

物理規格

自主華夏“芯”,探索測高頻

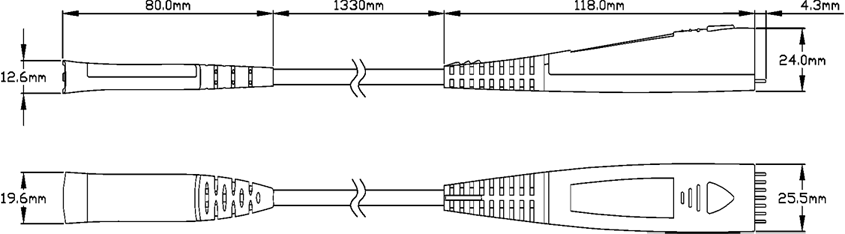

圖2、探頭主體部分尺寸

自主華夏“芯”,探索測高頻

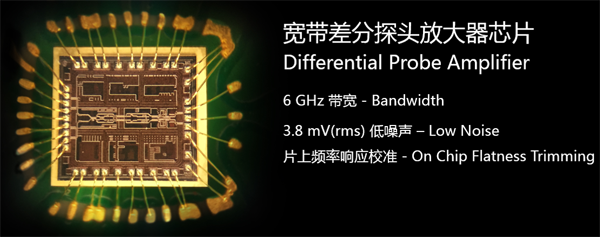

自研芯片

自主華夏“芯”,探索測高頻

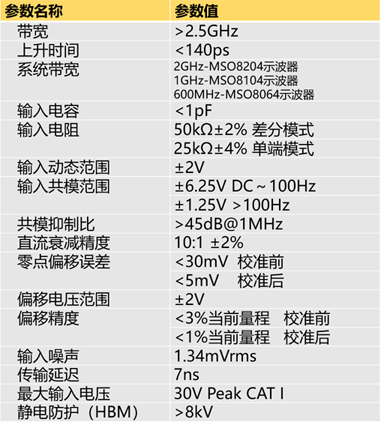

技術參數

自主華夏“芯”,探索測高頻

應用場景

自主華夏“芯”,探索測高頻

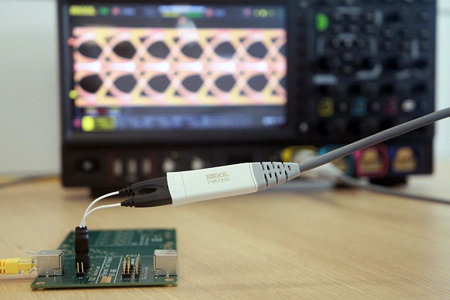

圖3、PVA7250探頭配合MSO8000示波器進行眼圖測試

當您已經購買了一臺RIGOL中高端MSO8000示波器,或正在考慮購買全套示波器和探頭產品時,PVA7250探頭無疑是MSO8000示波器的最佳匹配。

高速串行總線測試中,需要使用高輸入電阻的差分探頭,PVA7250探頭具有50kΩ的大輸入電阻,2.5GHz帶寬,可以方便應用于DDR、USB、LAN等高速串行總線的測試中。上圖為PVA7250探頭配合MSO8000示波器,進行Ethernet 100Base-T的眼圖測試,進行信號質量分析。

MSO8000系列示波器可適配探頭全家福

提到探頭,就不得不說它的最佳搭檔示波器。MSO8000系列數字示波器,是基于RIGOL自主知識產權的ASIC芯片和UltraVision II技術平臺的,中高端混合信號數字示波器。有多款探頭可以適配,先來張全家福,MSO8000系列示波器可適配的探頭如下圖所示。

自主華夏“芯”,探索測高頻

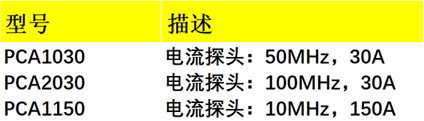

其中除PVA7250外,PCA1030、PCA2030和PCA1150三款電流探頭也是新品,可適配MSO/DS7000和MSO8000系列示波器。

•PCA1030是RP1003C的升級版
•PCA2030是RP1004C的升級版
•PCA1150是RP1005C的升級版

與老款電流探頭相比,新發布的探頭:

•采用示波器主機供電,無需外置電源,簡化用戶配置
•可通過命令進行消磁,方便用戶進行自動化測試

自主華夏“芯”,探索測高頻
