將可向2個方向進行電波放射的毫米波5G小型天線模塊商品化

為5G對應終端的穩定通信、小型化和降低成本做貢獻

村田制作所已將對應5G毫米波頻段并能向2個方向放射電波的小型相控陣天線模塊“LBKA系列”商品化。量產已經開始，預定裝載于2021年下半年投放市場的智能手機中。

近年來，市場上出現了許多對應5G的智能手機。5G通信使用6GHz以下的頻段“Sub-6”和24.25GHz至52.6GHz的頻率“毫米波”這2個頻段。5G的優點是“超高速、大容量”、“超低時延”和“多點同時連接”，但有效實現這3點的毫米波容易受到障礙物的影響，終端通信性能很難得到保證。因此，除美國、日本等部分地區外，支持毫米波的終端尚未投放市場。此外，通信性能的提高對于穩定地收發電波必不可少，但終端內部的部件數量不斷增加，通信部件的設置空間有限。為了實現更穩定的通信，必須在終端側面進行發送和接收電波，但終端往往因天線的設置情況而使薄型化受到限制。

為了解決這些問題，本產品將村田公司特有的樹脂多層基板MetroCirc™⁽¹⁾做成L字形狀，在朝向不同方向的2面基板上分別布置天線，因此，1個RFIC⁽²⁾可以向2個方向進行電波放射。由此實現了穩定的毫米波無線通信，并有助于通過減少通信部件數量來使終端更薄并降低制造成本。

⁽¹⁾ MetroCirc是結合村田公司的疊層/多層技術、設計技術和高性能樹脂材料而開發出來的樹脂多層基板。它具有出色的高頻特性，可實現薄型且形狀自由的電路設計。

⁽²⁾ 對無線頻率的發射和接收信號進行放大和相位調整的IC。

村田公司將繼續致力于進一步小型化毫米波兼容模塊、進一步提高性能和降低成本等滿足市場需求的產品開發，為使用毫米波無線的通信領域的發展做貢獻。

傳統毫米波天線模塊與本產品的形狀差異

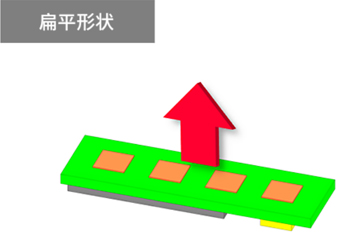

傳統毫米波天線模塊

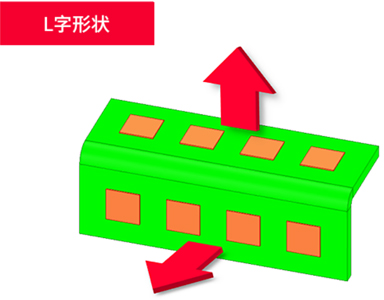

本產品

主要特長

·  L字形狀

MetroCirc實現了L字形狀，因此可以向成90°夾角的兩個不同方向進行無線電波放射，有助于節省終端內部空間和降低成本，并為穩定毫米波通信性能做貢獻。

·  出色的高頻性能

利用MetroCirc的特長，實現了天線的寬帶化和高增益性能⁽³⁾。

⁽³⁾ 表示天線的電波放射強度或電波接收難易程度的值。單位為[dBi]。

·  小而薄的形狀

通過彎曲MetroCirc，盡可能消除終端內部的死角，很大程度地確保天線的面積。它同時實現了高頻性能和小而薄的形狀，有助于實現終端本身的薄型化。

·  散熱措施

通過L字形狀可以實現發熱源IC與終端基板緊密粘合的構造。有效分散模塊內產生的熱量，為終端的高可靠性和通信穩定性做貢獻。我們還為散熱設計提供支持。

主要規格

尺寸：寬22.5mm×進深5.69mm×高4.75mm

天線：2組1×4陣列天線安裝在L字形狀模塊的每一側

對應頻段⁽⁴⁾：

n261 / n258 / n257（24.25～29.5GHz）

n260（37～40GHz）

⁽⁴⁾ 支持在北美、歐洲、中國、日本、韓國、澳大利亞等很多地區可以使用（包括計劃使用）的毫米波頻段。

主要用途

移動終端（智能手機、平板電腦、可穿戴設備）、使用本地5G⁽⁵⁾的IoT設備（智能工廠機器人、相機、傳感器等）、VR/AR設備（頭戴式顯示器、智能眼鏡等）

⁽⁵⁾允許電信運營商以外的企業和地方政府等獲取無線電臺許可證并限定在特定區域、建筑物和場地內建造和運營的5G網絡。
