ADC是連接真實世界與數字世界的橋梁，因其涉及工藝、電路、系統等高技術壁壘，其設計難度極高，被譽為模擬電路皇冠上的明珠。

為了精準聚焦工業測量領域，公司推出高可靠性、低功耗Sigma-Delta ADC CS1238DME芯片，通過可編程增益放大器（PGA），有效分辨率可達20.7位（PGA=128），增益誤差8ppm。內置溫度傳感器和高精度振蕩器，同時具備兩路差分輸入通道。

精確測量永遠是工業測量的重中之重

在工業生產自動化控制中，準確的測量數據是基礎，更高的測量精度，可以得到更小的測量誤差，進而提高生產工藝參數的準確性。直接影響工作效率和產品質量，甚至關乎生產安全。

同時，工業生產的設備往往運行在復雜、惡劣的工作環境中，高溫、高濕、高振動是其基本形態?，F代工廠甚至要求24小時×N不停機，在設備檢測控制、信號測量等應用中，需要相關元件與被測介質緊密接觸，因此需要確保測量儀器設備在材質上高可靠的穩定適用。

聚焦高精度工業測量 精心打造工規級ADC

CS1238DME主要面向需要低功耗、高精度測量及多協議工業通信和接口的工業變送器、壓力測量、稱重設備等工業應用領域。為工業控制過程、液體/氣體化學分析、血液計、電子秤、智能變換器、便攜式設備等細分市場，提供高性價比、高可靠性解決方案。

在功能特性上，CS1238DME實現24位無失碼的差分輸入，具有低噪聲PGA，放大倍數支持1/2/64/128四檔選擇，可實現更寬范圍信號的處理。數據輸出速率可選：10Hz、40Hz、640Hz、1.28kHz。功耗最低0.6mW，INL小于0.0015%。

CS1238具有Power down功能，可以實現在SCLK從低電平變高電平且保持超過100µs時進入Power Down模式，此模式下電流消耗低于0.1μA。當SCLK重新回到低電平時，芯片會再次進入正常工作狀態。芯片的高度集成化功能，可以讓工程師根據系統需要進行更加靈活的設計，特別是在微弱信號及空間范圍受限的應用中，可以實現系統低功耗運行。

除此之外，CS1238DME采用更加穩定的內部IP和框架材料，由內而外通過精心雕琢打造而成，能夠助力工程師快速設計出符合工業標準的高可靠性產品。

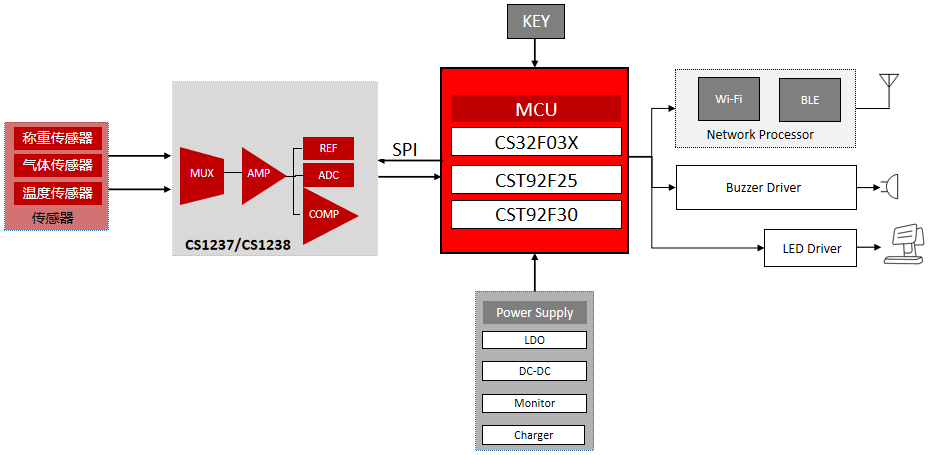

CS1237/CS1238應用框圖

貼近客戶真實需求 專業能力保障產品品質

一直以來，芯?？萍贾铝τ谙蚩蛻籼峁﹦撔碌漠a品、服務和解決方案。為了更好滿足客戶的應用需求，CS1238DME規格如下：

CS1238DME SOP，14引腳，8.6mm×5.9mm。

此外，CS1238還提供QFN16（3mm×3mm）和SOP14（8.6mm×5.9mm）兩種封裝的產品。

同時，芯?？萍歼€將提供產品評估模塊、應用手冊和豐富的設計資源，幫助客戶在簡化系統開發的同時，提高精度、增加帶寬、降低功耗、精簡尺寸和節省成本。

如需獲取更多產品信息和技術支持，請登陸芯海官網查詢（https://www.chipsea.com）

芯?？萍甲鳛榇蚱聘呔華DC國際壟斷的國內模擬芯片領域的龍頭企業，凝聚了一支從事集成電路設計多年的資深專家以及碩士、博士在內的高素質設計研發隊伍，有力保障了產品在技術上、品質上的領先地位和完全自主的知識產權。

通過近20年的深耕模擬信號鏈芯片領域，芯海旗下ADC系列產品已廣泛應用于泛健康類設備、工業測量、消費電子、智慧家居、汽車電子等行業領域。未來，芯?？萍既詫⒕劢谷盘栨溞酒I域，堅持“模擬信號鏈+高可靠性MCU”雙平臺驅動，緊密結合客戶的真實應用需求，努力為客戶創造長期價值。
