?隔直器（DC Block）即是直流隔斷器，又稱隔直接頭或者隔直模組，是一種同軸適配器，使用電容器阻擋直流（DC）信號，允許射頻信號通過，用于保護敏感的射頻元件免受直流電的影響，包括隔直對信號源和測試儀器的影響。隔直器分為內隔直、外隔直、內外隔直。內隔直是隔直電容在同軸的內導體上，外隔直是指隔直電容在同軸的外導體上，而內外隔直是指內外導體上都有隔直電容。

隨著5G/6G無線通信、衛星通信、雷達電子對抗、高端測試測量?jī)x器的快速發展，毫米波頻段的電路設計和應用越來越多，射頻工程師需要處理更多、更復雜的毫米波頻段的電路設計和調試問題，對高端毫米波隔直器需求也越來越多。

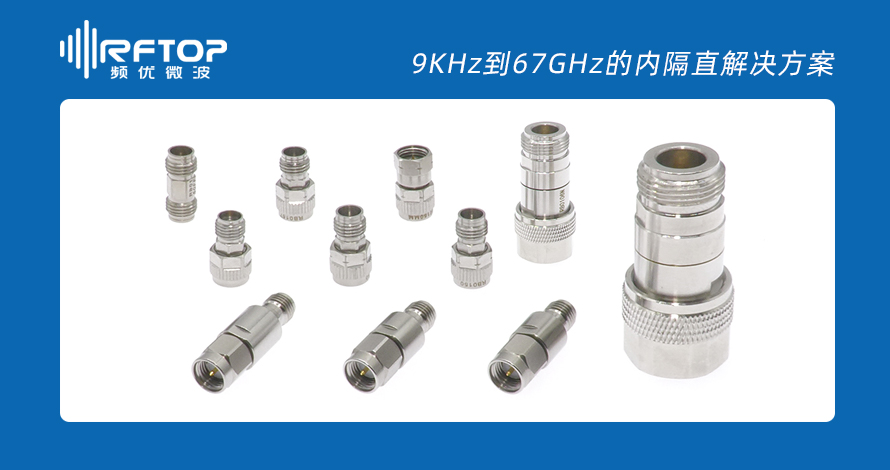

近日高品質微波毫米波器件供應商RFTOP®（頻優微波）推出從9KHz到67GHz的內隔直解決方案。其中2.92mm、2.4mm、1.85mm精密型毫米波系列隔直器，頻率范圍從10MHz到67GHz，額定電壓60V。N和SMA型射頻隔直器，頻率范圍從9KHz到26.5GHz，額定電壓范圍從50到250V，具體取決于產品類型。

RFTOP毫米波系列隔直器實現了極寬的頻率范圍、極低的插入損耗、優異的電壓駐波比、高集成度的堅固結構。連接器尺寸符合國際通用連接器規范要求，對連接器工藝和材料的精心選擇保證了精度和多次重復的測量。整體外殼采用不銹鋼鈍化，能經受長期磨損，能夠滿足惡劣的使用環境。

這些特性也使RFTOP毫米波系列隔直器能夠廣泛應用于5G/6G通信、ka波段衛星通信、測試測量等。極寬的頻率范圍，非常適合例如為靈敏元件和儀器系統隔離直流電源的應用。極低的插入損耗和優異的電壓駐波比VSWR，使其足夠支持需要精確測試工作臺和系統集成的應用場景。高集成度的堅固結構實現了極小的物理尺寸，同時在滿足規范和不降低使用環境要求的情況下，進一步提升了器件的電氣性能，對于一些極端的、狹小的空間應用提供了可能性。

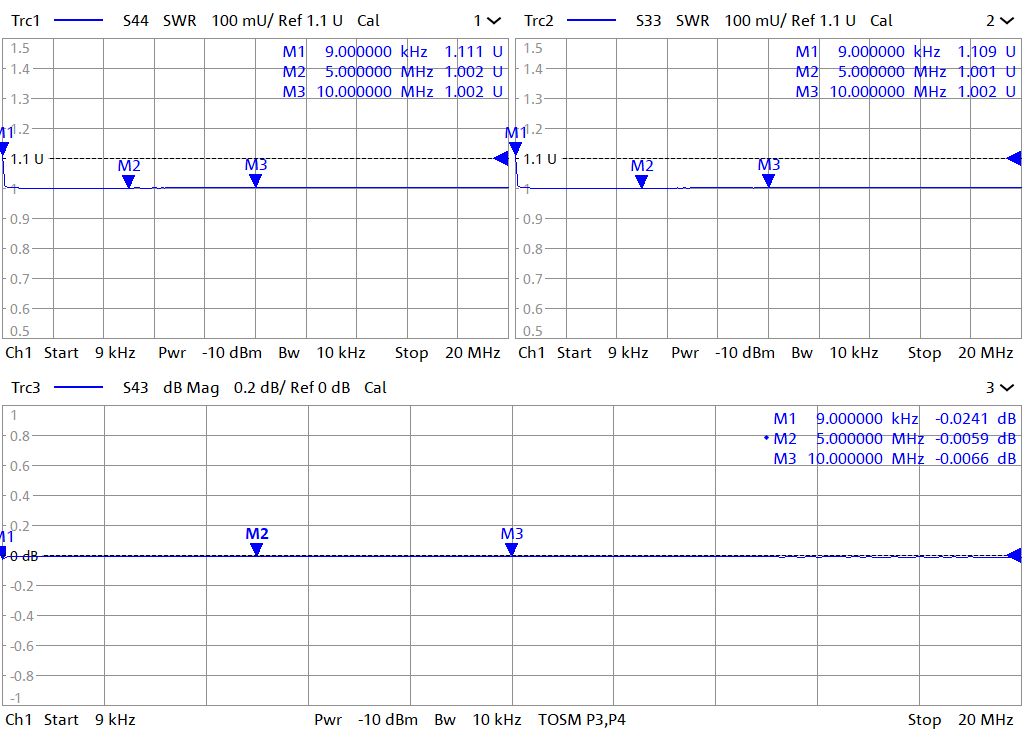

N和SMA型射頻隔直器，頻率范圍從9KHz到26.5GHz，額定電壓范圍從50到250V。該系列隔直器除了可以阻止DC信號流向射頻信號，提高某些甚低頻或?qū)拵到y(tǒng)的信噪比和動態范圍，還可用于將電路與地面、DC以及音頻信號隔離開來，以防止電流從電路節點流入地面或該電路節點和地面之間產生電壓。

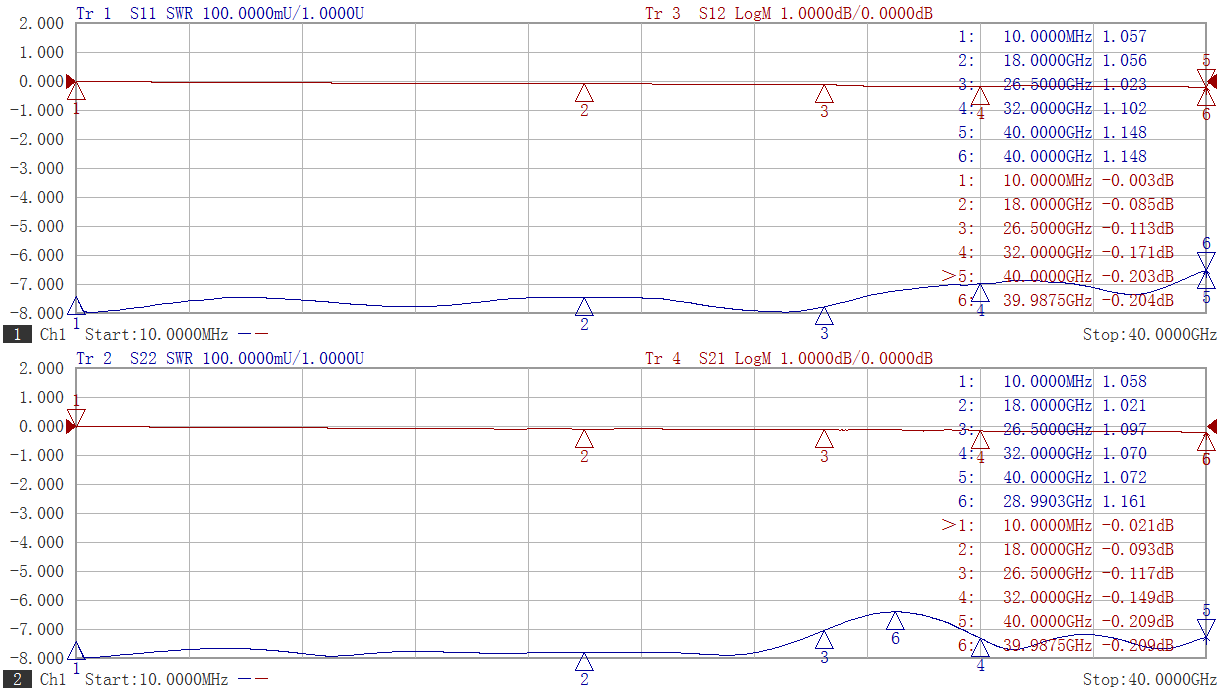

2.92mm精密型隔直器, 10MHz-40GHz, 60V - RB0140 實測曲線

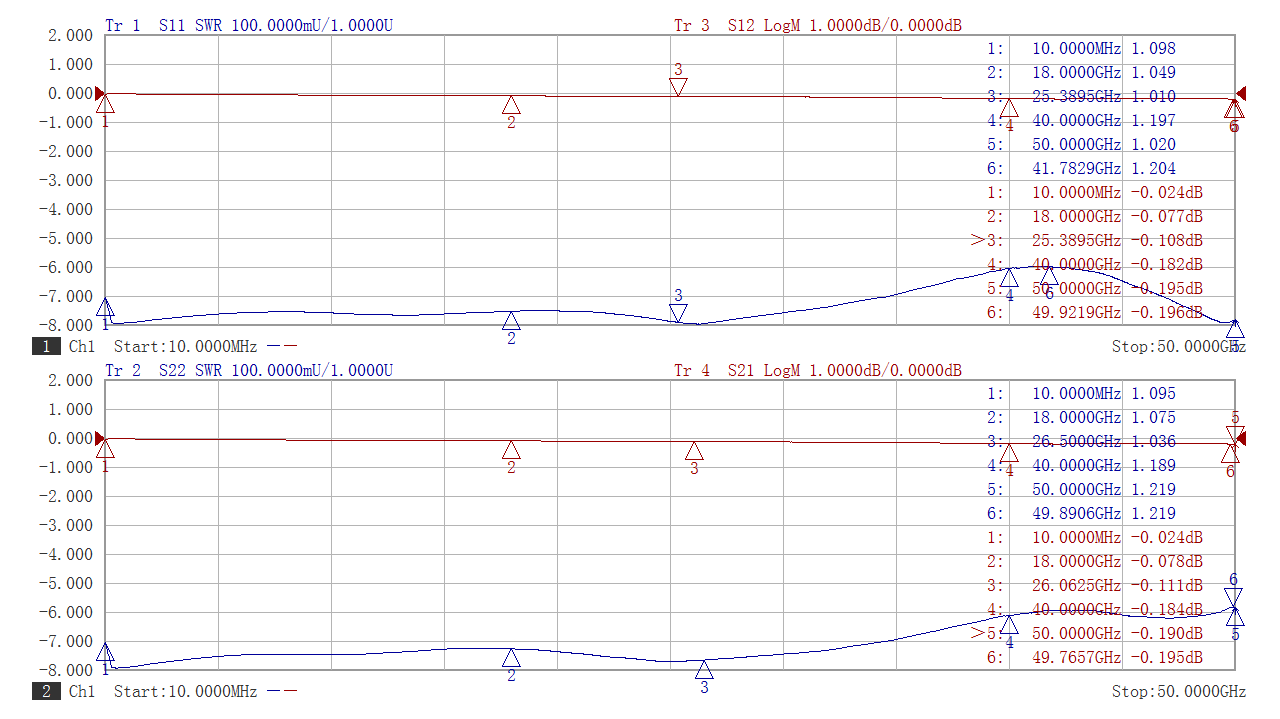

2.4mm精密型隔直器, 10MHz-50GHz, 60V - RB0150FF 實測曲線

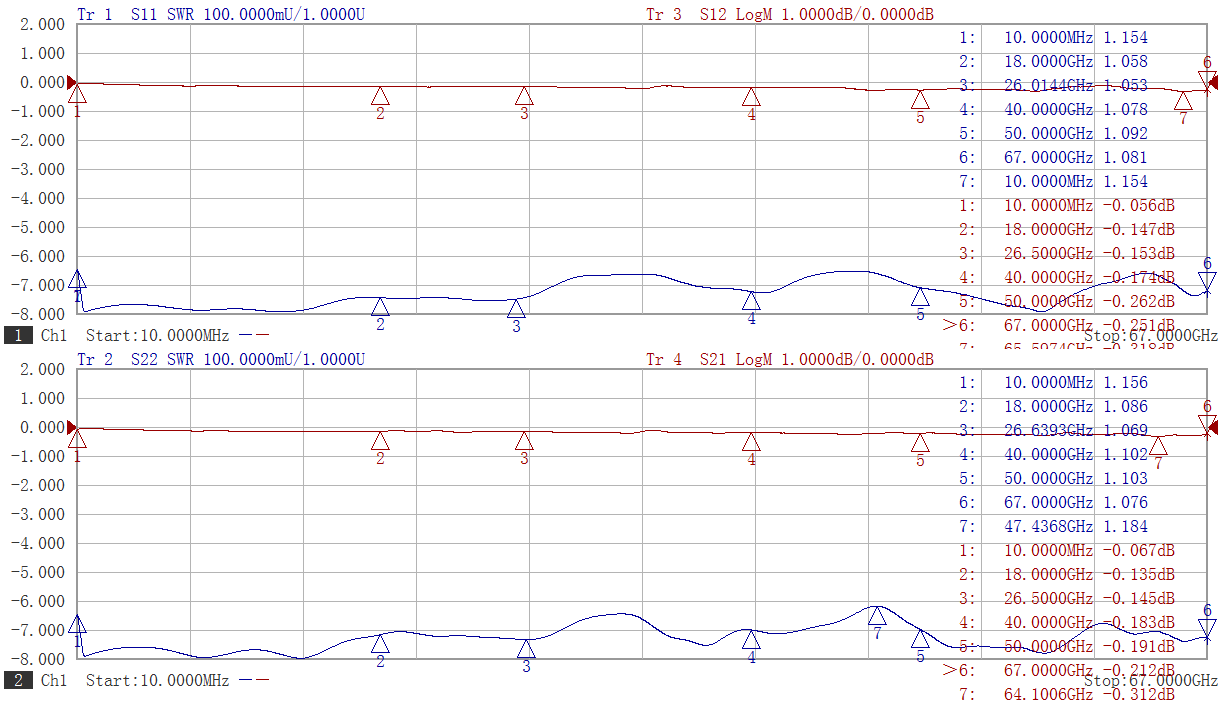

1.85mm精密型隔直器, 10MHz-67GHz, 60V - RB0167 實測曲線

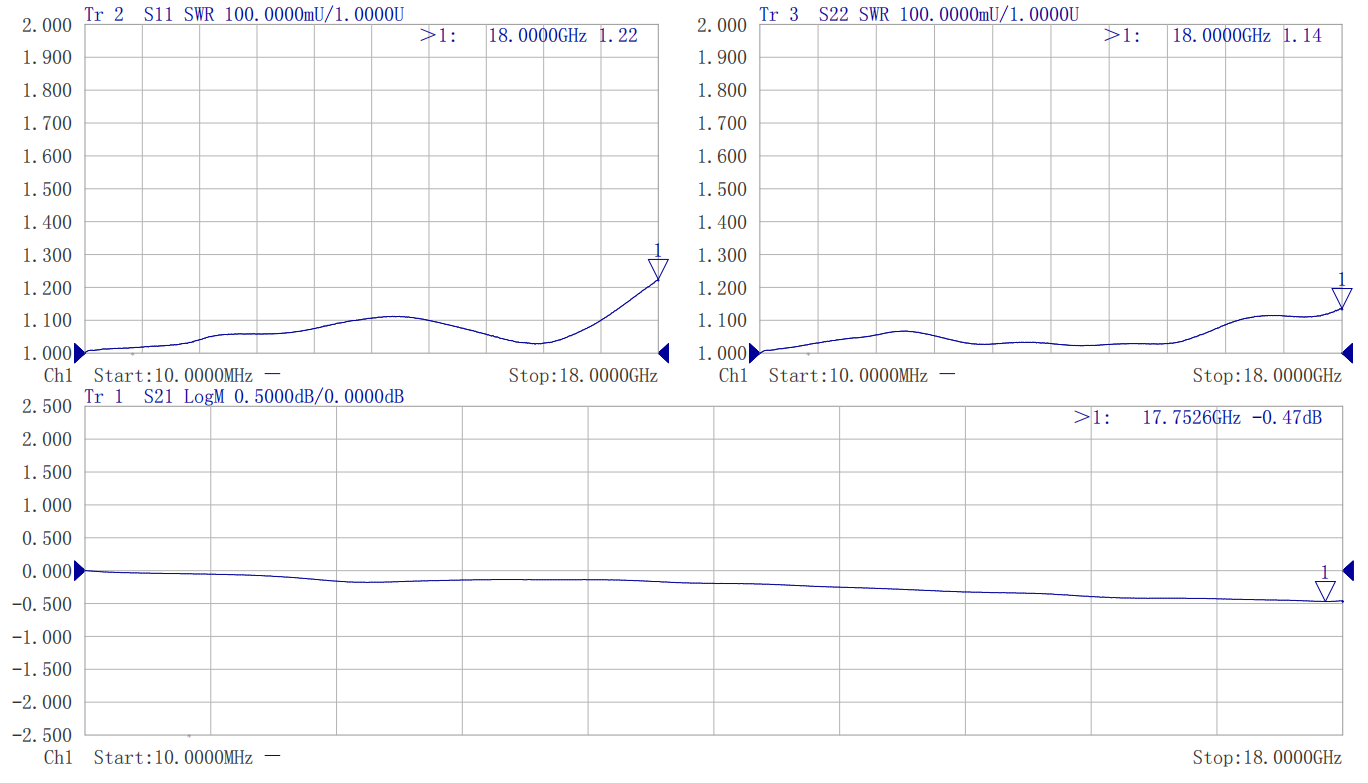

SMA隔直器, 9KHz-18GHz, 50V - RBK18S50 實測曲線

兩個系列隔直器已在RFTOP網站（www.rftop.com）發布，并在RFbuy射頻商城（www.rfbuy.com）上架在線銷售。產品無最小起訂量要求，大部分產品都可以當天發貨。

如需了解更多隔直器產品信息，歡迎訪問RFTOP隔直器在線選型工具或下載PDF版隔直器選型指南：https://product.rftop.com/DCBlock.html

RFTOP致力于為行業客戶提供高品質的產品和一流的購買體驗。95%的產品可以當天發貨，無起訂量要求，售價含13%增值稅（可在線自助開具電子專票），并提供實時庫存查詢和無憂售后等服務。

您也可以聯系我們的銷售工程師索取更多產品資料和信息，同時支持定制特殊應用的產品。

技術咨詢、產品定制、采購下單、商務合同

識別二維碼 聯系售前工程師

服務電話：0755-88840350

咨詢郵箱：service@rfbuy.com

關于RFTOP

RFTOP®（頻優微波）是一家專注研發、銷售高品質微波毫米波器件的供應商，主要產品包括固定衰減器、同軸負載、轉接器、波導同軸轉換器和電纜組件等頻率覆蓋DC-110GHz，產品廣泛應用于無線通信、航空航天、測試測量、科研院校等領域。RFTOP投資興建的小型智能化倉儲為業界提供極速交貨服務，同時可根據用戶的不同需求提供3-15天小批量快速定制服務。
