600-8000MHz極致超寬帶,邁斯維全氣候條件5G MIMO板狀天線上市

2022-07-22 來源:微波射頻網 字號:

天線——移動通信網絡系統最前端的關鍵部分,也是實現4G+ LTE到5G的技術提升的不可或缺的組件。隨著無線通信技術的迅速發展和5G網絡的普及,無線通信系統對5G天線提出了更高性能的要求,如高增益、小尺寸、600-6000MHz寬頻帶,MIMO主集分集等等。因此,傳統的天線已經不再能滿足當前通信的需求。

在此背景下,堅持在5G天線研發領域進行深耕的邁斯維通信技術有限公司借助其所獨有的研發架構與知識產權體系,推出了支持所有無線協議的600-8000MHz超寬帶高增益5G MIMO板狀天線系列:AN_Master_001-2 MIMO 雙電纜版和AN_Master_001-2 MIMO+GNSS三電纜版。

在各類5G天線中,該系列產品以其高達7.5dBi的增益、可覆蓋5G、4G、3G、GSM以及雙頻WiFi等多個頻段、支持MIMO功能等特性中獨步于整個市場,也為邁斯維打造出了明顯的差異化競爭優勢。

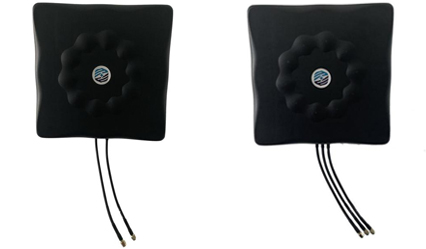

圖1 AN_Master_001-2兩電纜版(左)和AN_Master_001-4三電纜版(右)

1. 所有無線協議與頻段全覆蓋,具備良好的定位和通信功能

這兩款5G板狀天線產品覆蓋頻率范圍均為600~8000MHz,其中AN_Master_001-2為5G/4G/Wifi MIMO組合板狀雙天線,配備雙電纜,可支持5G/4G/WiFi MIMO雙路信號收發,具有極寬的帶寬,支持全球所有的5G、4G、3G、GSM、LORA、Helium以及各個頻段WiFi 如WiFi Harlow、WiFi 2.4GHz, WiFi 5GHz, WiFi 6, WiFi 6E頻段。其具體的電壓駐波比以及S11曲線如圖2到圖3所示。并且雙路天線之間隔離度高達15dB以上。

AN_Master_001-4 天線配備有三個電纜,可同時實現雙路5G/4G/Wifi 的同時和1路GNSS定位信號的覆蓋,支持全球所有GPS/GLONASS/Gaileo/北斗 L1波段信號覆蓋,在高可靠度,高冗余定位方面具有無可比擬的優勢。

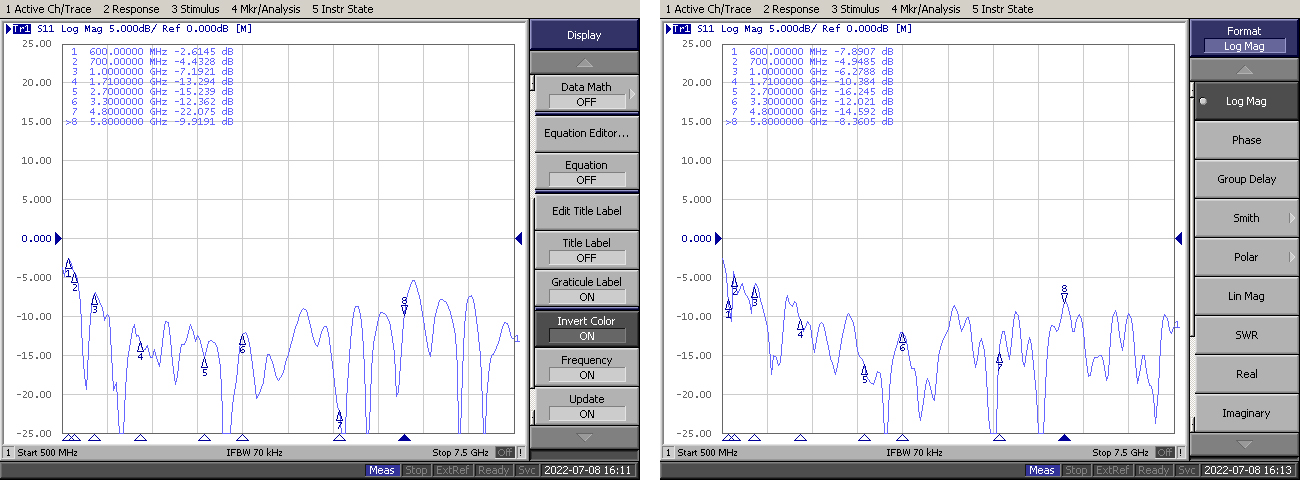

圖2  AN_Master_001 系列天線在5G雙路的回波損耗性能曲線

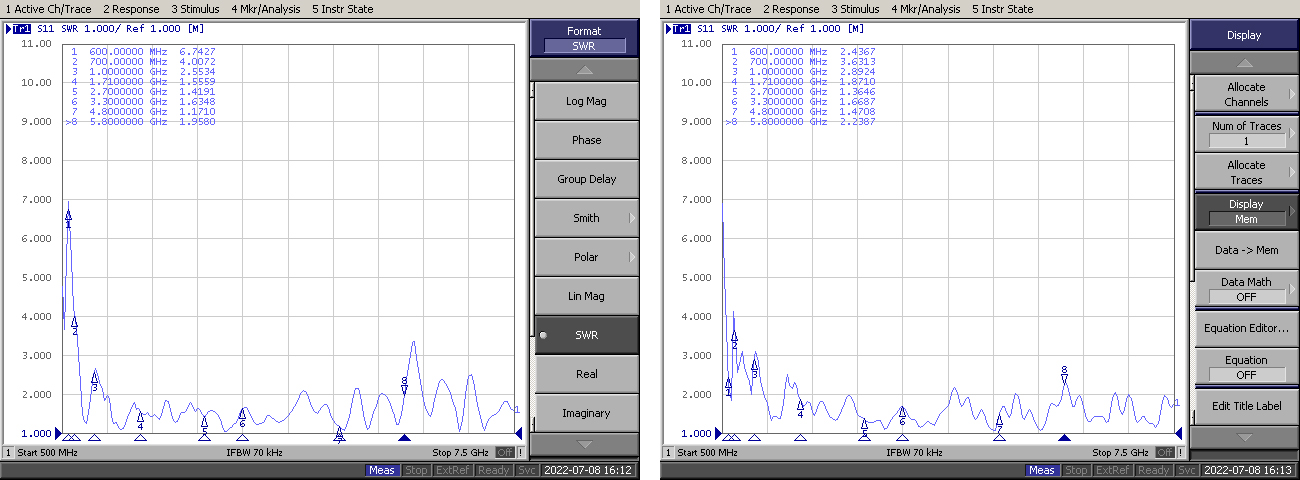

圖3  AN_Master_001 系列天線在5G雙路的電壓駐波比性能曲線

AN_Master_001 板狀天線系列在低頻段 600-1800Mz,中頻段2100-4800MHz和高頻段 5000-8000MHz的典型輻射方向圖如圖4-圖6所示。在如此寬的頻段中,明顯可以看出天線具有典型的全向特性,覆蓋區域極廣,幾乎沒有死角。

圖4  AN_Master_001系列 在低頻率波段的典型輻射方向圖

圖5  AN_Master_001系列在中頻率波段的典型輻射方向圖

圖6  AN_Master_001系列在高頻率波段的典型輻射方向圖

基于以上典型技術特征,AN_Master_001這兩款5G MIMO板狀天線產品不僅可以完美解決5G,4G,3G通信、Lora通信、WiFi 6通信、物聯網、物聯網智能交通、室內信號增強、野外信號覆蓋/接收、5G CPE、5G網關等方面的需求,而且還適用于消費端設備和CPE 設備,實際應用場景極為廣泛。

2. 天線罩硬件性能極優

邁斯維最新產品AN_Master_001-2和AN_Master_001-4的外罩均采用高規格進口ASA材料,紫外線防護等級為F1。在各種戶外嚴苛的環境下,如暴風雨、冰雪、沙塵以及強太陽輻射,該材料的性能依然堅挺。且ASA材料具有低介電、低損耗的特點,與普通天線外罩常用的ABS材料相比,它的強度明顯更優。這些特點使得AN_Master_001-2和AN_Master_001-4在實用性上出類拔萃。

此外在防水設計上,天線罩采用了3重防水設計,使得天線不僅僅有IP67防水等級,并且實測結果顯示,可以使得天線在水下3小時以上不進水,其戶外防水能力及其強悍。

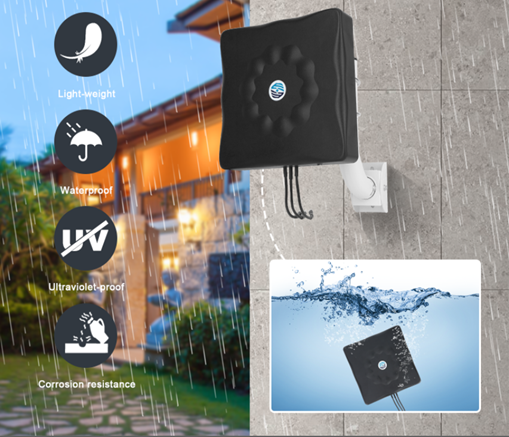

圖7 邁斯維超寬帶5GMIMO 板狀天線系列AN_Master_001安裝應用圖

3. MIMO多天線技術,將分集和復用的優點集于一身

AN_Master_001-2和AN_Master_001-4直接為5G MIMO主分集復用設計,可以顯著減小信號傳輸延遲,并避免惡意信號干擾。因此,該系列天線具有更快的傳輸速率,更低的傳輸延時以及更高的可靠性, 也為5G帶來可觀的性能提升。天線腔體內部的MIMO核心振子采用邁斯維自研的超寬帶AN.5G.INT4.433.10600.COA.1振子,不論是輻射效率還是隔離度,增益都有充分的性能保證。

基于以上特點,在5G時代,寬頻段、MIMO復用,24*7全環境可部署能力是天線設計的必然趨勢,也是對廠商研發能力的嚴峻考驗,而無論是AN_Master_001-2,還是AN_Master_001-4,都具有廣闊的應用場景,可為用戶帶來極佳的使用體驗。該系列MIMO板狀天線更是以其明顯的性能優勢成為天線中的硬派“陸地巡洋艦”!

如需購買該系列產品,可在世強、Amazon、Digikey、Verical,微波超市等平臺進行購買,也可發送郵件至sales@maswelltech.com訂購,如想進一步了解該系列產品的性能,可在以下網址下載相關數據手冊:

中文技術手冊:

https://www.maswelltech.com.cn/index.php?m=content&c=index&a=show&catid=45&id=229

https://www.maswelltech.com.cn/index.php?m=content&c=index&a=show&catid=45&id=228

英文技術手冊:

https://www.maswelltech.com/index.php?m=content&c=index&a=show&catid=45&id=284

https://www.maswelltech.com/index.php?m=content&c=index&a=show&catid=45&id=283
