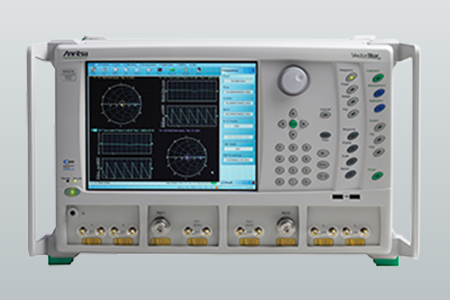

VectorStar™ VNA系列為工程師提供單一儀器解決方案，

以更高效、更準確地驗證主動和被動器件

安立公司增強了其VectorStar™ 矢量網絡分析儀（VNA）系列具有全面的頻譜分析能力，可創建世界上第一個支持70 kHz至220 GHz的單掃VNA頻譜分析儀解決方案。安裝了頻譜分析儀選項后，VectorStar可以進行單連接VNA和基于頻譜的測量，以創建更高效、更準確的測試環境，在設計、故障排除或表征階段驗證有源和無源設備。

頻譜分析儀選件與所有VectorStar型號兼容（寬帶和帶狀系統配置）。集成VNA/頻譜分析儀功能為工程師提供了一種創新的方法，可以將具有挑戰性的VNA測量快速傳輸?shù)筋l譜分析儀，而無需更改測試設置或使用多個儀器。這對于涉及混頻器和放大器的應用尤其有益，包括具有多個輸出或輸入輸出比較的應用。

使用VNA頻譜分析儀，可以同時進行連續S參數和頻譜分析。使用單一儀器解決方案，可以有效地進行諧波、雜散、其他失真產物和一般頻率參數的頻譜域測量。它允許工程師分析被測設備（DUT）的類似VNA和類似頻譜分析儀的響應。

VNA頻譜分析儀解決方案是晶片上測量的理想選擇，因?yàn)樗昧薞ectorStar與晶片上器件直接連接的固有優勢。該解決方案免除了晶片上器件的安裝和拆卸，這可能會導致測量中的主要誤差。可以在探頭尖端進行功率校準，以提高精度和重復性。

工程師還可以將VNA源用作刺激，將任何端口用作標量測量的接收機。使用VNA上的多個測試端口可提供與內部掃描信號發生器同步的多通道頻譜分析。配合安立或其他廠家的毫米波模塊也提供寬帶和帶狀頻譜分析。

最新發布的頻譜分析儀選件有兩種配置。標準VNA模式支持基于點的頻譜分析，以實現更快的測量，非常適合分析已知信號。對于未知信號分析，該解決方案可以配置為傳統的基于掃描的頻譜分析儀。
