固緯電子GWinstek近日推出GSP-8000系列頻譜分析儀。GSP-8000系列提供三種頻率范圍，分別為8.0GHz，3.8GHz與1.8GHz。同時內建Time Spec功能、AM/FM信號解調功能、通道功率測試(Channel Power Measurement)功能、Pass-Fail功能等，滿足客戶的多樣測量需求。

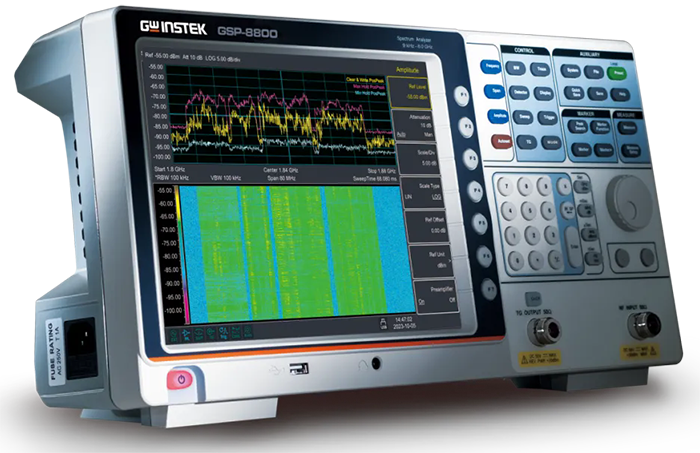

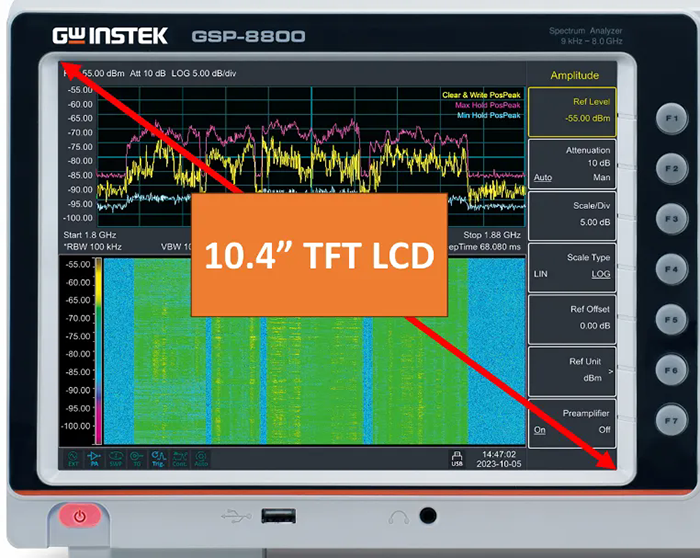

大尺寸屏幕

提供10.4” TFT LCD的大尺寸屏幕，搭配1024×768 (XGA)的分辨率，讓用戶更容易看清楚波形的細節。

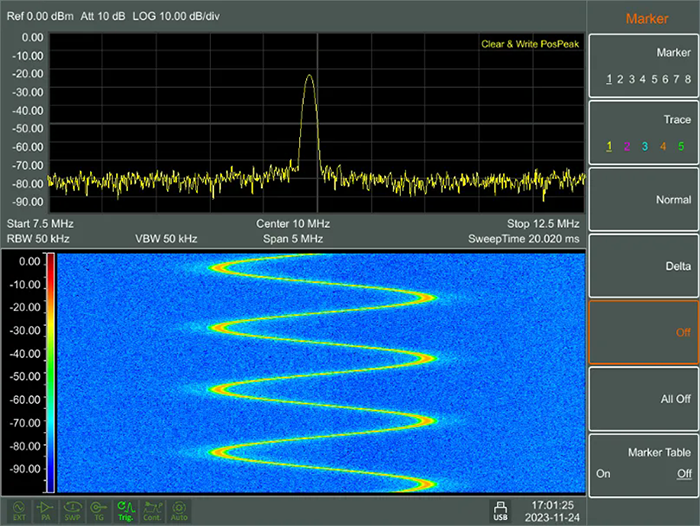

時間頻譜

此功能可同時檢視顯示功率、頻率和時間之間的關聯，可以追蹤頻率和功率隨時間的變化情形。

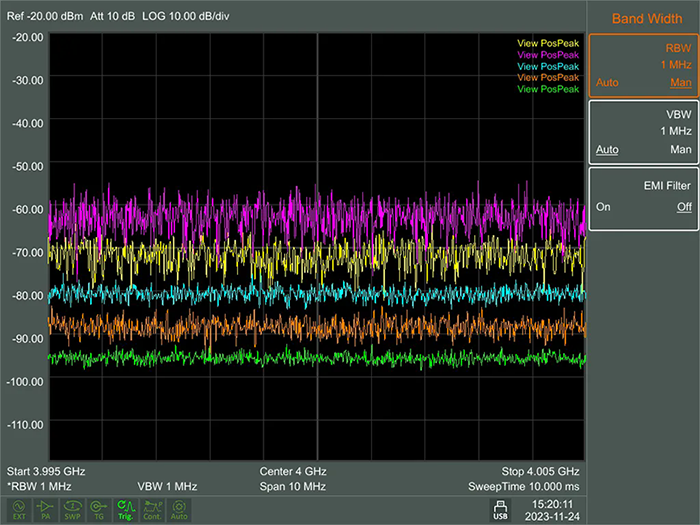

Trace & Detector

GSP-8000提供五條不同顏色的Trace，其中Trace1顯示為黃色、Trace2為桃紅色、Trace3為天青色、Trace4為橘色、Trace5為綠色，使用者可搭配所需的Detector進行測量。Detector功能提供Pos Peak，Neg Peak，Sample，Normal， Voltage Avg，RMS Avg以及Quasi-Peak功能，其中Quasi-Peak功能需要在EMI選配開啟后才可使用。

峰值搜索 & 標記功能

峰值搜索的功能提供除了Max Peak相關的功能外，新增了可設定找尋Min Peak，使用者可自行設定是否要搜尋Max Peak 或 Min Peak。

GSP-8000提供最高8個Marker同時顯示，且可將Marker指定到不同的Trace上。且提供N-dB、Marker Noise以及頻率計(1kHz，100Hz，10Hz以及最精確的1Hz分辨率)三種應用功能。

* N-dB：可測量Marker值左右兩邊分別下降N-dB時的帶寬。

* Marker Noise：可將當前的Marker頻率讀值轉為1Hz RBW下的dBm/Hz絕對功率讀值。

* 頻率計：可以將計數器設定到1kHz, 100Hz, 10Hz以及最精確的1Hz分辨率。

ACPR, OCBW, CHPW

ACPR

OCBW

CHPW

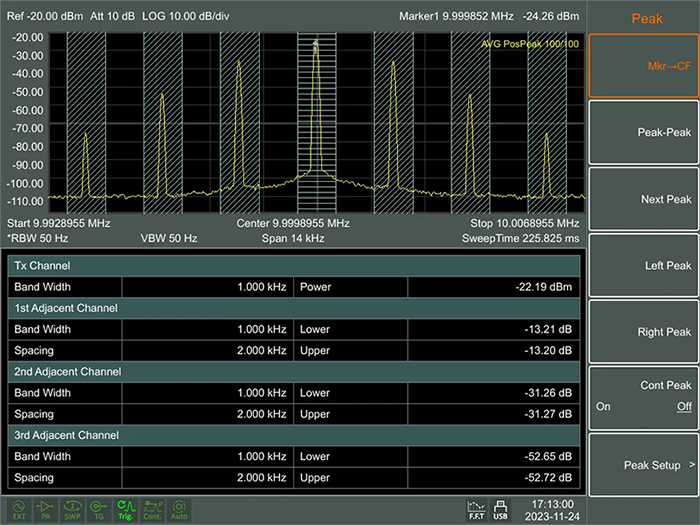

相鄰?fù)ǖ拦β时?ACPR)測量可以檢查信號以及鄰近通道的功率，有助于了解各通道間的功率值，而ACPR功能最多可設定三組鄰近通道測試。

占用帶寬(OCBW)測量可以同時顯示所占用帶寬，通道功率及功率頻譜密度。

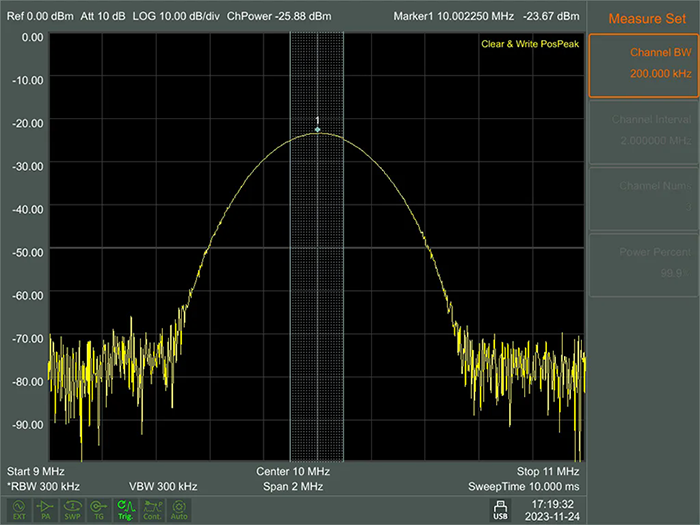

通道功率(CHPW)用來測量用戶定義的通道中信號的功率強度。

AM與FM信號解調

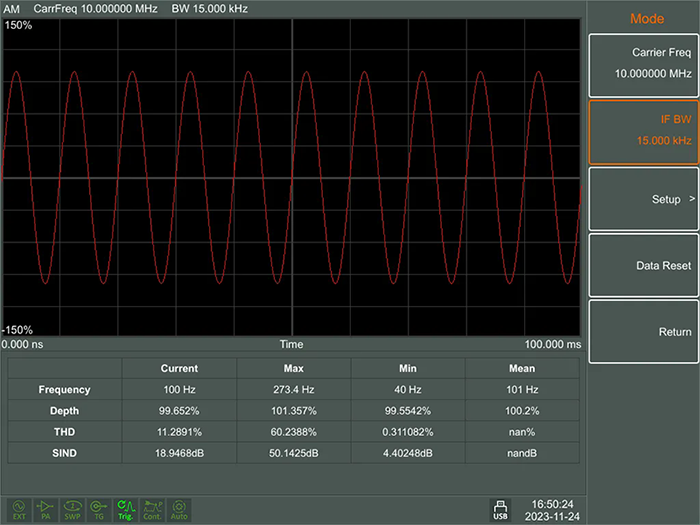

AM 分析

FM 分析

AM/FM信號分析測量參數，如調幅深度(Depth)或頻偏(Deviation)、失真度(THD)和信噪和失真比(SINAD)，并且支持解調后的音源輸出。

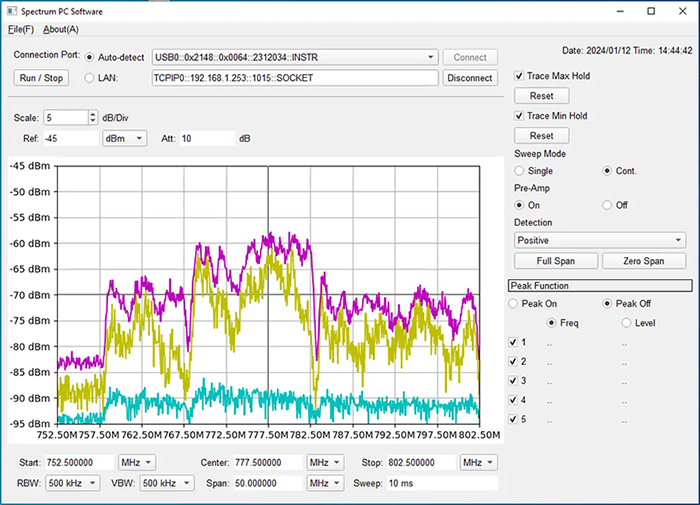

專屬PC軟件

GSP-8000有專屬的PC軟件，可直接通過計算機的USB或LAN接口進行控制。

PC軟件除了具備基本的Span，Amplitude，BW等設定外，也提供Max/Min Trace、Detector與Peak On/Off等較常用的功能。
