中國科學院高能物理研究所射頻超導與低溫研究中心科研技術人員持續(xù)攻關，不斷深入優(yōu)化超導腔的加工工藝及流程和制造環(huán)節(jié)，改進和提高超導腔表面處理及測試技術，近日，研制工作取得突破，1.3 GHz超導腔的性能得到了大幅度提升。

研制完成的兩只1.3 GHz單cell超導腔，2K垂直測試下加速梯度Eacc達到37MV/m，對應Q₀約為1×10¹⁰；在16MV/m梯度下Q₀約為1.9×10¹⁰。這是在國內加工及電拋光工藝后處理后加速梯度最高的，其性能與國際先進水平持平。兩只超導腔測試梯度和Q值基本一致，說明研究團隊摸索和創(chuàng)建的超導腔的研制工藝和電拋光處理工藝穩(wěn)定，質量控制取得了顯著的效果。在超導腔垂直測試過程中均無明顯輻射劑量。

另外，同時完成垂測的1.3 GHz 9-cell帶液氦槽超導腔，其性能與裸腔測試基本一致，達到了上海硬X射線自由電子激光項目第一階段目標要求，為今后實際工程用腔及其批量研制奠定了基礎。

1.3 GHz 超導腔是上海硬X射線自由電子激光裝置和未來環(huán)形正負電子對撞機主力腔型，其加速梯度的提升為下一步超導腔摻氮工藝的實施做好了充分準備。

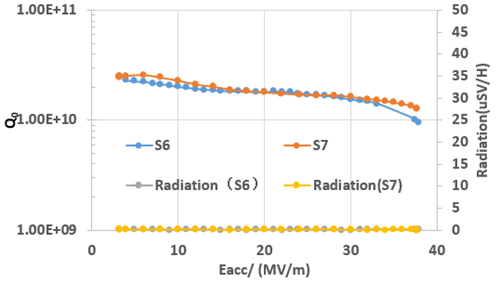

1.3 GHz 單cell超導腔垂直測試結果
