電磁波吸波材料通過損耗電磁能量可實(shí)現(xiàn)電磁波較少反射甚至無反射，在電子、通訊設(shè)備電磁兼容領(lǐng)域具有廣泛的應(yīng)用。隨著5G和雷達(dá)通訊等技術(shù)的興起，電磁波應(yīng)用頻譜從米波拓展至毫米波，導(dǎo)致吸波材料需求日益增大。如何在保證較薄厚度下實(shí)現(xiàn)寬頻有效吸收（吸收率大于90%，Reflection Loss ≤-10dB）是目前吸波材料應(yīng)用發(fā)展的重要難題。

近年來，中國(guó)科學(xué)院寧波材料技術(shù)與工程研究所磁性材料與器件重點(diǎn)實(shí)驗(yàn)室軟磁材料團(tuán)隊(duì)開展了新型吸收劑和吸波結(jié)構(gòu)設(shè)計(jì)系列研究。研究開發(fā)的高頻稀土軟磁通過稀土Ce₂Fe₁₇N₃-δ硅膠復(fù)合吸波材料在9.97GHz最大吸收為-60.5dB，帶寬覆蓋X波段（8-12 GHz），厚度僅為1.7mm [J Magn. Magn. Mater., 424(15): 39-43 (2017)]；Fe基非晶粉體電磁波吸收劑，在7.08 GHz實(shí)現(xiàn)了-60.3dB強(qiáng)吸收，有效吸收帶寬為2.3GHz[J. Alloy Compd., 705(25): 309-313 (2017)]；Co基非晶絲X波段薄層吸波材料實(shí)現(xiàn)3.6GHz有效吸收帶寬[J. Alloy Compd., 730: 255-260 (2017)]。在吸波材料結(jié)構(gòu)設(shè)計(jì)方面，通過羰基鐵臺(tái)階型結(jié)構(gòu)設(shè)計(jì)實(shí)現(xiàn)了X波段有效吸收[Curr. Appl. Phys., 18, 55-60 (2018)]。

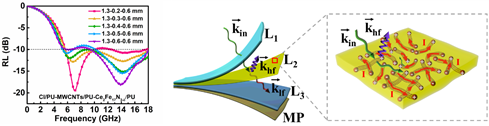

近期，軟磁材料團(tuán)隊(duì)設(shè)計(jì)制備出寬頻多層電磁波吸收材料，利用羰基鐵、碳納米管、Ce₂Fe₁₇N₃-δ結(jié)構(gòu)復(fù)合，通過調(diào)節(jié)碳納米管層厚度實(shí)現(xiàn)對(duì)不同頻率電磁波差異化的反射/透射作用，實(shí)現(xiàn)了12.6 GHz（5.4-18 GHz）寬頻電磁波有效吸收，總厚度僅為2.4mm [Compos. B Eng., 171: 214-221 (2019)]。

以上工作得到國(guó)家自然科學(xué)基金、浙江省自然科學(xué)基金、寧波市科技局的項(xiàng)目支持。
