近日，中國科學院高能物理研究所研制的多個1.3GHz超導腔取得最高45.6MV/m、平均43MV/m的高加速梯度，標志著我國超導腔研發(fā)、制造和后處理工藝及配套設施研究取得重要進展。

由高能所團隊研制完成的六只細晶粒純鈮1.3GHz單cell超導腔，2K垂直測試加速梯度均達到或超過了40MV/m。其中，S004腔最高加速梯度45.6MV/m，已接近TESLA型純鈮腔的理論極限；且S018腔在43MV/m梯度下的品質(zhì)因數(shù)Q0達到國際領先的1.3×10¹⁰水平。

高性能1.3GHz超導腔研究取得的進展是射頻超導與低溫研究中心在高性能超導腔研發(fā)、加工、焊接、表面處理（深度電拋光、特殊低溫烘烤工藝）、低溫測試和缺陷診斷（高分辨率光學檢查及失超位置探測）等方面長期一步步地探索和優(yōu)化的結果，為下一步高梯度和高品質(zhì)因數(shù)1.3GHz 9-cell超導腔及其它頻段高性能超導腔的研制奠定了穩(wěn)固而極為重要的基礎。

1.3GHz超導腔是上海硬X射線自由電子激光裝置（SHINE）、環(huán)形正負電子對撞機（CEPC）和國際直線對撞機（ILC）等超導加速器的核心技術。此外，首批四只1.3GHz9-cell帶液氦槽超導腔主要性能已達到了上海硬X射線自由電子激光裝置項目（SHINE）的第一階段目標要求，并成為該項目首批交付的超導腔。1.3GHz9-cell帶液氦槽超導腔是由高能所射頻超導與低溫研究中心（包括北京高能銳新科技有限責任公司）研制。

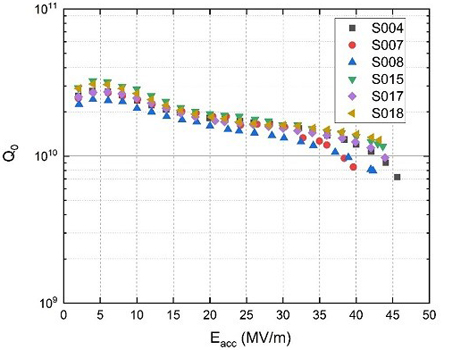

1.3 GHz 單cell超導腔垂直測試結果
