能訊高能半導體成為中國第一家第三代半導體氮化鎵微波功率器件制造企業

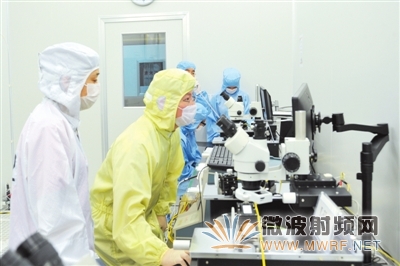

圖為研究人員在無塵車間工作。 昆山日報記者 徐 冬 攝
一個面積為2平方毫米、猶如米粒大小的氮化鎵電子器件的能量到底有多大？
蘇州能訊高能半導體有限公司給出的答案是：用于電能轉換領域，能夠有效降低系統損耗50%以上；用于射頻領域，能夠使得同樣面積的微波基站傳輸覆蓋面積提升一倍。
作為一家高科技企業，位于昆山高新區的蘇州能訊高能半導體有限公司是國內第一家第三代半導體氮化鎵微波功率器件制造企業，其技術水平和生產規模也走在世界同行前面。
7月24日，在能訊公司副總裁、首席財務官任勉陪同下，記者穿上無塵服來到公司的百級無塵生產車間。“一期廠房投資3.8億元，建有13000平方米的廠房和5000平方米的研發中心，年產3至4寸氮化鎵晶圓約6000片，年產值為20億元。”任勉邊走邊向記者介紹。
作為第三代半導體的主要代表，氮化鎵半導體器件產品擁有極高的電能轉換效率，并且在微波信號傳輸方面效率更高，被業界公認為是未來統治微波放大和電能轉換領域的產品。同時，無論是氮化鎵晶圓生產，還是氮化鎵芯片器件，都需要多學科的整合，包括微電子、材料學、化學、微波等。由于技術門檻極高，在全球能夠規模化生產氮化鎵產品的公司更是屈指可數。目前，只有美國、日本的幾家頂尖公司具備這樣的能力。
