隨著5G網絡在全球范圍內的鋪開，5G NR的標準也在不停進化。隨著第17版標準的發布，3GPP對5G NR毫米波的頻率支持被擴展到最高71 GHz，該頻段之前未受許可，傳統上是IEEE 802.11ad和11ay等非蜂窩標準使用的頻段。為了應對此類帶寬擴展測試的新挑戰，并評估新一代射頻收發器芯片組的性能，羅德與施瓦茨（R&S）和西弗斯半導體公司合作對頻率高達71GHz的5G NR射頻收發器進行測試。

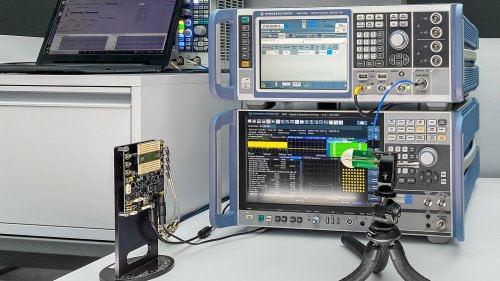

西弗斯半導體公司和羅德與施瓦茨合作測試高達71GHz的5G射頻收發器。

隨著第17版標準的發布，到2022年年中，3GPP對5G新無線電(5G NR)標準的頻率支持將擴展到71 GHz。該擴展需要在物理層面進行調整，增加兩個新的副載波間隔(480kHz和960kHz)，并支持高達2GHz的信號帶寬。新規對頻段的拓展支持給瞄準蜂窩應用的射頻收發器制造商帶來了新的挑戰，但也給專門設計和制造在相關毫米波頻段工作的非蜂窩IEEE標準收發器芯片組的制造商帶來了機遇。

市場領先的射頻組件和無線測試測量解決方案供應商羅德與施瓦茨和國際公認的芯片與集成模塊技術領導公司西弗斯半導體公司聯合對最新的射頻收發器芯片組性能進行了測試，目前該芯片組支持IEEE 802.11ad和802.11ay標準，針對高達71 GHz的5G NR信號。

西弗斯半導體公司為此次測試提供了一套評估套件，作為受測器件(DUT)使用，由最先進的射頻集成電路(RFIC) TRXBF01和射頻天線模塊BFM06010進行支持。RFIC支持IEEE 802.11ad/ay調制，最高可達64QAM，頻率范圍57 GHz到71 GHz。該裝置由R&S SMW200A矢量信號發生器和R&S FSW85信號和頻譜分析儀組成，前者在超量程模式下可以支持高達67GHz至72GHz的頻率，后者是唯一集成信號分析帶寬高達8.3GHz并支持高達90GHz的射頻頻率的分析儀。R&S ATS1800C緊湊型天線測試范圍(CATR)的5G NR毫米波測試箱負責完成空中測試設置。

為了驗證DUT的發射機性能，R&S SMW200A向DUT提供了差分模擬IQ基帶信號，后者對信號進行IQ調制并上變頻至所需的射頻頻率。生成的信號符合5G NR 3GPP第17版標準，使用960kHz的副載波間隔和2GHz的調制帶寬。DUT將16個獨立可控天線元件產生的發射波束聚焦在視軸方向，朝向R&S ATS1800C的CATR反射器。它將信號捆綁到饋電天線，并將其提供給R&S FSW85的輸入端，然后該輸入端執行符合3GPP的信號分析。

為了測試DUT的接收機性能，R&S SMW200A提供64 GHz的5G NR射頻信號(FR2-2)，同時連接到R&S ATS1800C的饋電天線。饋電天線將信號導向CATR反射器，該反射器在直徑30厘米的高質量安靜區域(QZ)內創造遠場條件。集成定位器允許對QZ范圍內的DUT進行可重復的射頻測量。西弗斯半導體芯片組將接收到的信號轉換為基帶，由R&S實時傳輸協議示波器捕獲，并在R&S VSE矢量信號瀏覽器軟件或R&S FSW信號和頻譜分析儀的幫助下進行單獨信號分析。

西弗斯半導體無線業務部門首席技術官Erik Öjefors表示:“對于西弗斯半導體來說，這是一次展現我們?nèi)蝾I(lǐng)先的毫米波技術的寶貴機會。基于即將推出的3GPP第17版標準，我們與羅德和施瓦茨一道為毫米波收發器射頻集成電路在60GHz頻段的NR-U部署提供了一條新途徑。我們致力走在技術發展前沿，因此需要盡早獲得能夠滿足即將到來的新標準(如60GHz頻段的5G NR)的測試和測量解決方案。

羅德與施瓦茨測試與測量執行副總裁Andreas Pauly表示:“我們與西弗斯半導體公司一起，為無線行業樹立了又一個里程碑。通過創新的測試和測量解決方案，我們驗證了新版5G NR標準中的新功能，實現了我們對合作伙伴和客戶的一貫承諾。通過這些工作，我們幫助客戶開發尖端技術，使消費者和企業的5G高級用例成為現實。

有關R&S SMW200A新頻率選項的更多信息，請訪問：https://www.rohde-schwarz.com/promo-smw200a。如需獲得更多關于與西弗斯半導體的聯合測試和測量活動的信息，請前往#5應用案例。
