為促進半導體物理研究領域的學術交流，把握國際重大前沿領域的發展動向，提升國際學術影響力，兩年一度的【全國半導體物理學術會議】于2023年7月13-16日在上海舉行。會議內容包括特邀報告、邀請報告、口頭報告、海報，會議云集學術、產業各界多位相關領域的院士及政府領導、科研單位、高校知名專家學者等，預計規模超2000人。泰克公司參加了【第二十四屆全國半導體物理學術會議】，展示了其在半導體領域的最新技術和成果。

作為一家全球領先的測試、測量和監測解決方案知名品牌，泰克近年來與客戶、合作伙伴聯手一道解決前沿探索過程中的種種難題，助力半導體物理技術的發展和革新。在【第二十四屆全國半導體物理學術會議】期間，泰克集中展示最新測試方案，為低維半導體材料測試、新一代寬禁帶半導體材料測試、神經形態器件與腦類計算、半導體量子器件測試等前沿研究提供全面領先解決方案。

應對二維/石墨烯材料及電子器件測試挑戰

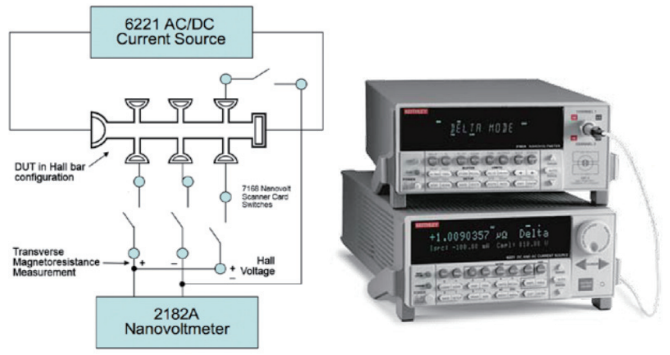

電阻率及霍爾效應測試均是加流測壓的過程，需要設備能輸出電流并且測試電壓，這意味著同時需要電流源和電壓表，并且電流源和電壓表精度要高，保證測試的準確性。

電阻率及電子遷移率通常范圍較大，需要電流電壓范圍都很大的設備。同時，還需與探針臺配合，測試設備需方便連接，需易用的軟件。另外，霍爾效應測試時，通常要準備霍爾條 (Hall Bar)。

新一代寬禁帶半導體材料測試

新一代寬禁帶(WBG)材料，如碳化硅(SiC)和氮化鎵(GaN)的使用度正變得越來越高。在電氣方面，這些物質比硅和其他典型半導體材料更接近絕緣體。這些物質的采用，旨在克服硅的局限性，而這些局限性源自其是一種窄禁帶材料，所以會引發不良的導電性泄漏，且會隨著溫度、電壓或頻率的提高而變得更加明顯。這種泄漏的邏輯極限是不可控的導電率，相當于半導體運行失效。

砷化鎵 (GaAs) 和碳化硅 (SiC) 等材料對未來的電力傳輸技術至關重要。材料研究也是提高太陽能電池的轉換效率和功率輸出的關鍵。泰克和吉時利在創造一些最靈敏的測試和測量?jī)x器方面一直處于世界領先地位，這使研究人員、科學家和工程師能夠釋放新材料的潛力。

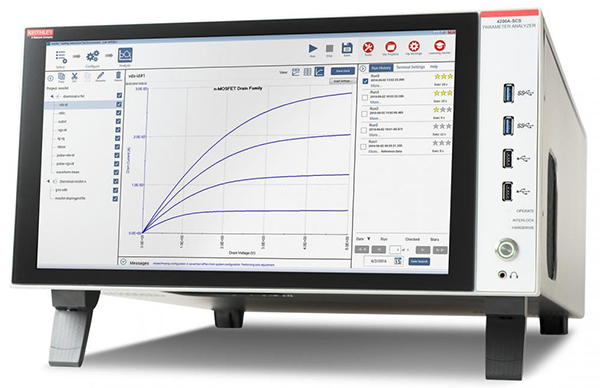

使用 4200A-SCS參數分析儀（參數測試儀）加快各類材料、半導體器件和先進工藝的開發，完成制程控制、可靠性分析和故障分析。4200A-SCS是業內性能領先電學特性參數分析儀，提供同步電流電壓曲線測試 (I-V曲線測試)、電容-電壓曲線測試 (C-V曲線測試) 和超快脈沖 I-V曲線測量。

電輸運測試方案助力半導體量子器件測試

除了低電平測試儀器，通常電輸運測試還要配置 SMU 作為直流激勵源。特殊情況下還需要 AFG 作為交流激勵源，采集卡或示波器用于采集鎖放輸出信號。如果測試介電常數，還需配置靜電計。 高頻輸運特性的研究是電輸運特性測試的發展方向，研究高頻輸運特性時，需配置帶寬達 GHz 的任意波形發生器。

單一被測樣品測試方案 -- 6221/2182A 一套 ，24XX 或 26XX 一臺 ，選配 ( 各一臺 ) ：AFG31252、2002 八位半數字萬用表、6514 或 6517 或 6430( 測試介電常數)。

高頻輸運特性測試方案 -- 高頻輸運特性測試， 在一般輸運特性配置基礎上，需增配 AWG 系列任意波形發生器。泰克提供 AWG5200 及 AWG70000 系列任意波形發生器。

為神經元網絡測試提供定制化開發和集成

類腦計算是借鑒神經科學處理信息的基本原理，面向人工智能，發展新的非馮諾依曼計算的新技術，類腦計算的基礎是人工神經元網絡。 人工神經元網絡是由大量處理單元互聯組成的非線性、自適應信息處理系統，它通常是由新型高速非易失存儲 器組成的陣列構成，新一代高速存儲 器包括阻變存儲器、相變存儲器、鐵電存儲器等兩端器件和半浮柵晶體管，電解質柵晶體管等三端器件。

神經元網絡陣列維數越高，拓?fù)湓綇?fù)雜，所需的測試通道就越多，測試成本也越高，測試流程也會變得更復雜。最新的研究成果顯示，神經元網絡陣列研究已經達到 32x32 三端器件節點組成的陣列，并在短期內有向更高的維度發展的趨勢。 由于神經元網絡陣列測試系統價格昂貴，連接及流程控制復雜，通常的解決方法是用 FPGA 搭建測試裝置，但測試精度以及權威性都無法與由專業的高精度測試儀器組成的測試系統相提并論。

對適當維數的神經元網絡陣列，如 32x32 兩端節點或 16x16 三端節點陣列，用高精度測試儀器搭建測試系統的價格還是可以接受的。測試系統的優點在于它不僅能夠進行功能性測試，還能以極高的測試精度完成神經元網絡陣列的訓練，深度學習等方面的研究探索。

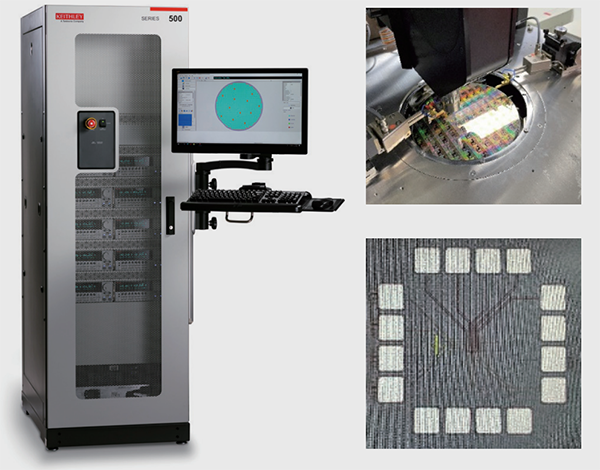

神經元網絡陣列測試，首先需要根據被測節點的表征參數選擇合適的測試儀器，其次還要根據被測陣列的芯片管教布局定制探卡，最后要根據測試項目定制軟件，實現自動化測試。泰克憶阻器/神經元網絡測試系統包含單元測試及陣列測試兩大類，每一大類又包含不同的配置以滿足不同研究階段的測試需求。泰克公司中國研發中心可以為這一領域的客戶提供定制開發及系統集成。

除此之外，泰克還為半導體自旋電子器件與物理測試、半導體光電子材料與器件測試、化合物半導體器件與集成測試、柔性電子器件與應用測試、半導體傳感器與微納機電系統測試、集成電路設計與EDA測試、集成芯片與先進封裝、半導體邏輯/存儲器件與集成測試等提供更多半導體測試解決方案。

了解泰克材料科學更多方案：https://www.tek.com.cn/solutions/application/material-science。
