1 組合天線設計
1.1 鞭狀天線
鞭狀天線又稱為接地單極子天線。單極子垂直于地面，把地面假設為理想導體，地的影響可以用其鏡像代替，并且僅在地面上半空間存在電磁場。單極地饋天線可以等效為偶極子天線。在浮標通信中，一般把浮標筒表面假設為理想導體。其鞭狀天線模型如圖1所示。
鞭狀天線與偶極子天線相比，其波瓣方向朝行波方向傾斜，最大輻射方向偏了25°，半功率波束寬度由78°減小到60°。同時，與偶極子天線相比，兩種天線的上半空間方向函數和方向圖相同，同時極化特性、頻帶特性等都相同。但是，鞭狀天線的輸入阻抗是偶極子天線的一半，原因主要是激勵電壓減半而激勵電流不變。同時鞭狀天線的方向系數是偶極子天線的兩倍，且因為場強不變而輻射功率減半，即只在半空間輻射，因此損耗電阻大，輻射效率低。鞭狀天線的遠場分量 Eθ的計算式如下：
本設計采用的鞭狀天線長度H為30cm，接收電磁波頻率為1.8MHz。經計算可得，鞭狀天線的方向性為4.80左右，絕對增益能夠達到6dB。通過電磁波的場強分析，此增益基本能夠滿足遠程無線遙控系統的信號接收。
1.2 磁感應天線
磁感應天線又稱為電小環天線，環形天線分為圓環和方環兩種。本設計的電小環天線為圓環天線，且尺寸遠小于波長，因此，相同面積的方環或圓環都具有相同的遠場波瓣圖。磁感應天線的場分量的計算式如下：

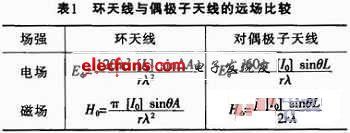

與對偶極子天線相比，偶極子天線含有虛數因子，而環天線則沒有，這說明了偶極子天線和環天線在相同的電流饋電下，所輻射的場在時間上正交，這也是兩者的最大區別。因此，環天線適用于水平方式布置取向，而偶極子天線一般采取平行于z軸取向。這亦符合天線長度遠小于波長的要求，即天線尺寸對波長趨近于零。表1所列是環天線與偶極子天線的遠場比較。
1.3 組合天線

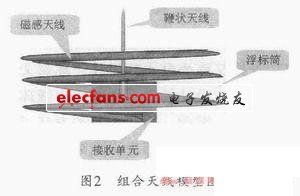

由于接收天線位于浮標筒中，浮標筒在海浪和風向的作用下，容易改變其方向和位置，甚至會發生傾覆，因此，采用單一天線模式不能確保信號的可靠接收。故可利用鞭狀天線和磁感天線的復合天線來增強信號的可靠接收。這樣，無論哪個天線失靈(如發生鞭狀天線的折斷或者傾覆)，都可以利用另一個天線完成信號的接收。鞭狀天線為垂直極化天線，可接收垂直極化分量的磁場;磁感天線為水平極化天線，可接收水平極化分量的磁場，這樣，通過相互互補，兩個天線就能很好地接收來自發射天線的全向波。組合天線的結構設計為磁感應天線布設于浮筒內壁上，呈水平方式;鞭狀天線則布設于浮筒中央，垂直于磁感應天線。兩天線采用同一饋電方式接收。圖2為組合天線的設計模型。
為了保證兩個天線的獨立接收，鞭狀天線和磁感應天線需要增加絕緣材料以進行隔離，從而消除天線自帶的寄生因素，防止信號串擾。組合天線的實際布設圖如圖3所示。圖中導體即指鞭狀天線和磁感應天線，兩天線之間為絕緣材料。
2 信號的接收

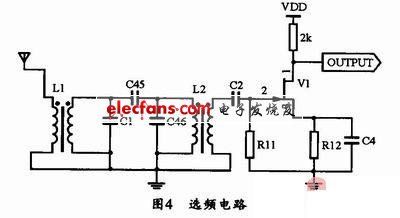

組合天線接收的信號先后經過L1、L2兩個鑒頻電感，然后經場效應管V1濾波輸出，以送入高頻放大電路，選頻電路如圖4所示。

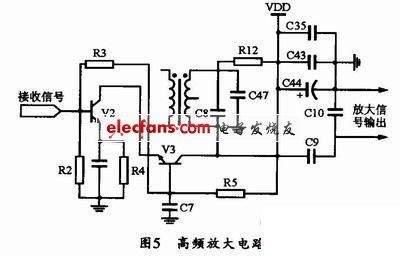

高頻放大接收電路是由兩個型號相同的三極管組成，從選頻網絡來的接收信號經兩個三極管放大、電容濾波之后即可進入到解調電路進行解調。圖5所示是其高頻放大電路。
3 實驗與仿真結果分析

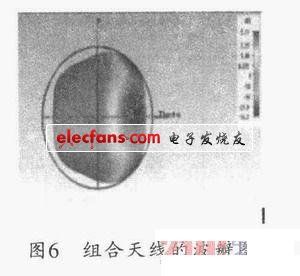

綜合系統實現后，可選擇HFSS11軟件對組合天線進行仿真，仿真結果表明，組合天線對無線電信號的接收能力很強，而且在天線旋轉或者側翻的情況下，仍能實現信號的可靠接收。天線在浮標桶截面為20cm時的波瓣圖如圖6所示。由圖可知，組合天線在現場情況下，基本能達到系統要求，天線的方向性系數達到 3.17，增益達到30dB。完全可滿足系統的要求。

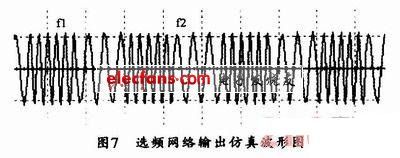

通過對選頻電路和高頻放大電路進行CAD仿真可見，其發射系統采用2FSK調制方式，載波頻率為1.8MHz。首先，由晶體振蕩器產生頻率為 1.8MHz的中心頻率f0，然后通過邏輯電路產生兩個頻率分別為f1=f0+2kHz、f2=f0-2kHz的載波，頻偏△f=4kHz。指令數據序列可通過直接作用于其中一個載波進行調制，可以獲得2FSK信號。通過在陸上100公里及海上300公里范圍內的組合天線接收，其信號通過選頻電路和高頻放大電路后輸出的仿真波形如圖7所示。
4 結束語
本文給出了一種通過組合天線接收無線電信號的接收系統設計方法。結合組合天線的優點，是可使天線接收系統工作在全天候狀態，從而避免在惡劣天氣環境下接收系統無法正常工作的缺陷。文中同時給出了信號的接收電路(包括選頻網絡及高頻放大電路等)。
