在GPS天線信號線的走線中，可能會用到微帶線(Microstrip)、帶狀線(Stripline)或共面波導(Coplanar Waveguide)，下面以微帶線為例介紹AppCAD 計算信號線特性阻抗的方法。

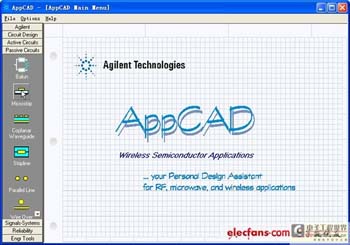

　　啟動軟件后，在左邊的按鈕中按“Passive Circuits”，在出現的選項中按“Microstrip”，如上圖所示。在出現的窗口中，設置相關參數。

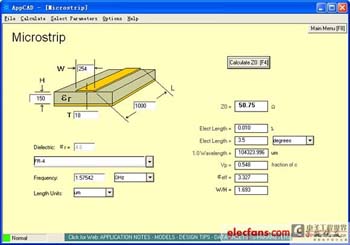

　　如下圖所示，在左下邊的選項中設置PCB板的介電常數、傳輸信號的頻率和PCB長度的單位。介電常數(Dielectric Er)設置是只需在下面的選擇框中選擇PCB板的材料，如下圖中FR-4;或者在下面的選擇框中選擇“Enter Custom Er Value”，然后在上方直接輸入介電常數值。在GPS設計中，民用頻率是1.57542GHz，可以直接輸入頻率值，或者用1.6GHz進行計算。長度 的單位有幾種選擇，如下圖中選擇了微米為單位。

　　在上圖中左上邊需設置以下參數：線寬“W”，如圖中為254微米;單層PCB板的厚度“H”，如8層板的厚度是1.2mm，則每層約150微米，如圖中輸 入為150。線的厚度“T”，1OUNCE線厚度約35微米，0.5OUNCE線厚約18微米，如圖中輸入為18微米，若鍍金或鍍錫，則需再加25微米。 線的長度“L”線對特性阻抗影響不大，所以可以不考慮線的長度，用默認值就可以了。

　　輸入和設置好左邊的參數后，按右邊的“Caculate Z0”或快捷鍵F4進行計算，此時下面的Z0即顯示計算出的特性阻抗值50.75歐姆。
