摩比天線作為國內天線行業的領軍企業之一，其TD-SCDMA智能天線產品大規模的應用到國內的TD網絡建設中，對TD-S網絡的普及應用貢獻著自己的力量， TD-LTE作為TD-SCDMA的網絡的演進方向，憑借其先進的技術特性，正在成為未來網絡建設的主力。在這樣的大背景下，摩比公司也義不容辭的推出了多款TD-LTE天線產品，助力TD-LTE產業發展。

1. 常規TD-LTE智能天線
之前的TD智能天線大部分只能支持TD-SCDMA網絡的F（1880~1920MHz）頻段及A（2010~2025MHz）頻段，要向上拓展到支持LTE的D頻段（2500~2690MHz）必須要寬帶智能天線才能實現。目前寬帶TD-LTE智能天線的實現主要基于以下四項技術，超寬帶輻射單元技術，超寬帶饋電網絡技術、超寬帶輻射邊界技術、超寬帶校準網絡技術。
超寬帶輻射單元：通過構造一體化化壓鑄振子將傳統的一維的線型對稱振子變成超寬帶的二維面型對稱振子，同時使用多級匹配技術將輻射單元的工作帶寬拓寬到40%以上，從而實現從1880~2700MHz的工作頻率，全面支持F、A及D頻段。
超寬帶饋電技術：采用先進的純PCB型饋電網絡可以自由的構造阻抗匹配級數從而實現近乎理想帶寬的網絡設計，同時PCB饋電網絡的幅相設計相對自由，非常有利于天線的E面賦型設計，
超寬帶輻射邊界技術：傳統的線條型輻射邊界對于窄帶的方向圖輻射效果還算保證，但是對于超寬帶的輻射方向圖并不能保證，基于此采用漸變的高階指數函數輻射邊界理論上可以匹配50%帶寬的輻射邊界。
摩比的TD-LTE常規智能天線是基于以上四種關鍵技術開發的智能天線，其輻射特性在行業內處于領先水平，目前已經規模的應用于中國移動TD-LTE實驗網一期的建設中。

2. 小型化TD-LTE天線

從2G到3G再到4G網絡，經歷了一波又一波的建設高潮，各種基站已經非常擁擠，建站的建設變得更加困難，同時對于基站確定后相應的天面安裝空間也就限定，滿載后再想新加天線基本變的幾乎不可能。城市居民的環保意識日益增強，對于電磁環境的要求也日益提高，“大面子”、“高輻射”已經成為一種定式思維。對于上述兩個日益突出的矛盾，天線的小型化、高度集成化，偽裝化已經成為一種必然的選擇。
實現TD-LTE小型化的關鍵就是輻射單元的小型化技術，對于輻射單元不僅要考慮超寬帶工作頻率，還要考慮輻射單元的結構形態，這就要求必須采用振子片連接技術及饋電自消技術，這樣可以克服以前必須要求饋電座高度四分之一波長限制，從而實現八分之一甚至更矮的饋電高度情況下實現普通超寬帶對稱振子的輻射特性。同時也可以進行介質加載來實現輻射單元的小型化，我們知道輻射單元尺寸直接決定于單元的電長度，而不同介質對于特定頻率的電磁相應是不同的，采用介質的介電常數越高，固定電長度對應的物理尺寸就越小，基于此技術通過特殊的結構設計對于輻射單元進行一定的介質加載就能實現振子小型化的目的。
摩比小型化TD-LTE天線產品給予上述介技術，服了傳統串通TD天線高、厚、重的缺點，長度降低近40%，重量更是降低50%以上，經網絡使用驗證，其性能與傳統TD-LTE天線相比沒有明顯差異，在保證網絡性能的同時，大幅度降低了工程建設成本，降低了物業施工協調難度及民眾恐慌心理，特別適用于城市站點建設、美化站

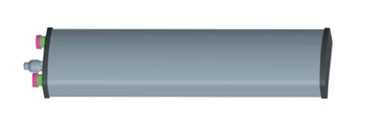

圖1 摩比小型化TD-LTE智能天線

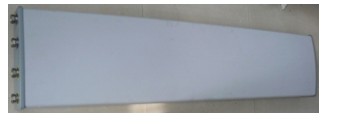

圖2摩比小型化TD-LTE雙通道天線產品

3. TD-LTE及TD-SCDMA內置合路器天線
TD-LTE和TD-SCDMA內置合路器天線是目前實現TDD系統3G和4G網絡共天線的主要解決方案之一，該天線在常規的TD-LTE寬帶智能天線的饋電網絡之后加入低損耗的PCB合路器，從而將其內置于天線內，同時在合路器輸出端分別設計兩塊獨立的校準網絡，最后通過2個5芯及2個4芯共4個集束型接頭輸出，這樣只需要4根集束型饋纜便可連接RRU設備，從而克服了外置合路方式的建設困難，饋纜繁多、成本高昂的缺點。

圖3 摩比TD-LTE及TD-SCDMA內置合路器天線

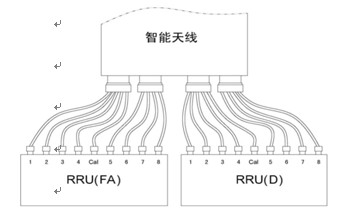

圖4 摩比TD-LTE及TD-SCDMA內置合路器天線與RRU連接示意圖

4．TD-LTE及TD-SCDMA獨立電調智能天線
常規的TD-LTE及TD-SCDMA內置合路器天線安裝固定后，對于兩種網絡其電子傾角是一樣的，若針對一種網絡進行優化調節的話，另外一種網絡也會同時發生變化，這樣對于兩種網絡的獨立優化是不可能實現的。針對此矛盾，摩比公司開發出了獨立電調技術，其可以實現TD-S和TD-L兩種網絡的電子下傾角獨立調節，從而極大的方便TDD 3G 及4G網絡的規劃及優化。
摩比的TD-LTE及TD-SCDMA獨立電調天線，通過在每個輻射單元端都加載一個低損合路器，將一個超寬帶輻射單元“切割”成分支持TD-S和TD-L的兩個頻段，然后再針對兩個頻段都分別設計各自獨立的移相網絡及獨立的校準網絡最后通過集束型接頭輸出。同時摩比的獨立電調天線還集成了相位補償機構及內置電機等多項擴展功能。

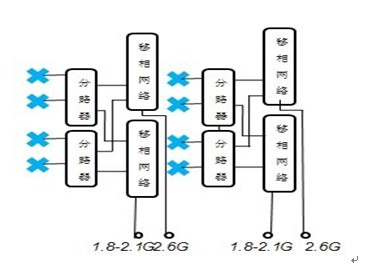

圖5 TD-LTE及TD-SCDMA獨立電調智能天線方案示意圖

5. TDD及FDD多頻多系統天線
在很長一段時間內2G、3G及4G網路將共同存在，如何解決基站資源緊張，天面資源緊張及基建困難等問題，多頻多系統天線是公認的有效解決這些問題的方案之一，目前對于各家運營商都要考慮到是如何能夠?qū)崿F(xiàn)在保證GSM或者CDMA網絡正常運轉的同時能夠支持TDD網絡，更高階著如何能夠?qū)崿F(xiàn)TDD-LTE和FDD-LTE多系統工作。
摩比公司針對此開發了CDMA800/GSM900/GSM1800+TD-LTE常規（電調可選）天線系列，對于多系統工作下提供完美的天線解決方案，該天線也采用集束型接頭，對于天面的安裝施工將帶來極大的便利。

傳統的室內分布天線包括吸頂天線及壁掛天線都采用單極化單路形式，如果要支持高速率的數據傳輸?shù)腖TEMIMO系統，必須采用空間分集的多路形式，這不僅增加了天線的使用數量同時也增加了工程施工難度，因而支持雙極化的室內分布天線成為這一矛盾的主要解決方案。
摩比的雙極化室內分布產品主要包括雙極化全向吸頂天線和三極化室內壁掛天線。雙極化全向吸頂天線采用垂直水平正交極化方式，其中垂直極化采用非對稱超寬帶雙錐輻射單元、水平極化則采用創新性的寬帶PCB喇叭輻射單元組陣激勵，垂直與水平極化巧妙放置，再實現天線的小尺寸的同時保證覆蓋效果。天線本身的雙極化來實現雙通道，從而實現對LTE MIMO的 技術。
