隨著話音業務的成熟，對IP 和高速數據業務的支持已經成為移動通信系統演進的方向，也成為第3代移動通信系統的主要業務特征。然而，2G/3G 網絡對數據業務的支持有廣域低速的特征，為了實現高速數據傳輸，無線移動通信技術與Internet技術相結合產生了無線局域網(WLAN)等無線接入技術，其應用已經成為高速數據業務的重要接入手段。但是，WLAN 的覆蓋范圍小，只能提供短距離(100 m 左右) 的覆蓋。為了進一步提高數據的傳輸速率，實現信號的廣域覆蓋，提高通信的靈活性，運營商開始將目光轉向4G。考慮到多種移動通信系統將長期并存，因此為了提供更具有針對性的服務，中國移動提出了“2G、3G、4G、WLAN”四網協同的發展戰略[1]。四網業務的融合對接入網的帶寬和性能有了更高的要求，傳統的接入網已無法滿足用戶不斷提高的帶寬和性能需求。

微波光子學充分利用光子學寬帶、高速、低功耗等優點來實現微波信號的產生、傳輸、處理和控制，以此為基礎的微波光波融合系統充分發揮了無線靈活接入和光纖寬帶傳輸?shù)母髯詢?yōu)勢，可以實現單純無線技術和光纖技術難以完成甚至無法完成的信息處理與傳輸組網功能[2-3]。由此可見，基于光載無線(ROF) 系統的分布式天線網絡將在2G/3G/4G/WLAN 四網融合的接入中發揮極其重要的作用。

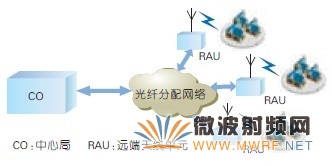

ROF 分布式天線網絡的一般結構如圖1 所示。利用模擬直調光模塊將射頻信號調制到光載波上，經過光纖傳輸至遠端天線單元，然后利用光/電轉換和放大器放大后直接由遠端天線單元的天線發射進行無線覆蓋。該方式具有成本低廉、覆蓋廣泛以及控制靈活等特點，在礦井、隧道和鐵路等工程領域，以及商場、機場和會議中心等公共熱點區域都具有廣泛的應用市場，一些廠家已開始進行了模塊和系統的研制與推廣應用。

然而，目前的光載無線分布式天線系統成本較高。成本主要取決于系統中使用的光收發模塊。為了降低系統成本，我們基于商用的千兆以太網光組件，經過電路設計和改進實現了低成本、寬帶的模擬光收發模塊，為光載無線分布式天線網絡的推廣應用打下了基礎。此外，光載無線(ROF) 鏈路中存在很多噪聲，光學損耗衰減了射頻信號功率同時增加了噪聲指數(NF)。為了提高系統的性能，研究光損耗對光載無線分布式天線網絡的影響，具有十分重要的意義。同時，鏈路中的受激布里淵散射也對傳輸性能產生不利影響，需要對其進行分析和抑制，以提高網絡性能。針對點到多點的多業務融合接入及分布式傳輸需求，本文提出了面向2G/3G/4G/WLAN 四網融合接入應用的副載波復用和波分復用(SCM-WDM)結合技術。

圖1 光載無線分布式天線網絡的一般結構圖

1 低成本、寬帶的光收發模塊研制

隨著無線業務不斷增加的需求，下一代的ROF 應用需要支持更高的工作頻率和更大的帶寬。同時，ROF系統中，光收發模塊成本較高，是大規模應用的主要限制因素[4]；另一方面，隨著千兆以太網(GbE) 技術的發展，商用千兆以太網光器件的調制帶寬高達8 GHz，為低成本ROF 的傳輸帶來了新的機遇。因此，采取商用千兆以太網光器件來設計低成本、寬帶的光收發模塊將是一個非常重要的工作。本文提出了一種基于商用千兆以太網光器件的低成本、寬帶ROF收發模塊。

收發模塊主要由光學組件，射頻放大和偏置控制電路組成。發送端光學子組件(TOSA) 是針對10 Gb/s 應用、波長為1 310 nm、斜率效率為0.04 W/A 的分布反饋式(DFB) 激光器。接收端光學子組件(ROSA) 是針對10 Gb/s 應用、響應度為0.85 A/W 的光電探測器(PIN)。為了簡化設計，設計使用激光器驅動集成電路來提供偏置電流進行自動功率控制(APC)。為了提高收發器的線性度，移去商用ROSA中線性度較差的轉阻放大器(TIA)，并使用了100 Ω的高精度電阻Rd 將電流信號轉換成電壓信號。

匹配激光器和驅動器是大帶寬、低損耗模擬光發送模塊設計中巨大的挑戰。為了達到寬帶和易于實現的目的，在TOSA 中采用了25 Ω的傳輸線系統以匹配激光器和驅動器。首先，切比雪夫多節傳輸線用于在頻率0.3 GHz～4.3 GHz范圍內，將50 Ω系統匹配到25 Ω子系統。然后串聯一個20 Ω的電阻作為匹配電阻連接到激光器以吸收反射的能量。以這種方式，能夠很容易地實現匹配網絡，同時很大程度地提高調制效率。此外，在接收端的光學子組件中，采用100 Ω的傳輸線系統以匹配探測器和放大器。探測之后，將100 Ω的子系統匹配到50 Ω，并使用寬帶的低噪放大器(LNA)放大探測的射頻信號。項目研制的收發器模塊如圖2 所示。

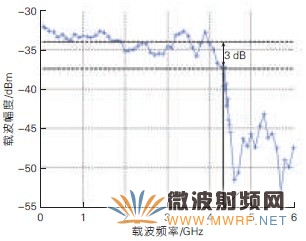

測得光收發模塊的頻率響應如圖3 所示。端到端的ROF 鏈路增益是-34 dB，3 dB 帶寬是4.3 GHz，能夠滿足面向2G/3G/4G/WLAN 四網融合接入應用的光載無線分布式天線網絡需求。

圖2 項目研制的收發器模塊

圖3 光收發模塊的頻率響應

2 光損耗對傳輸性能影響的分析

ROF 系統與分布式天線網絡(DAS)的結合，可以擴大覆蓋面積，提高系統容量，應用于多種場所，如機場、商場、智能樓宇等。這種方法可以大大減少遠端天線單元的復雜性，并實現系統的集中式管理。然而，ROF 鏈路中存在很多噪聲，光學損耗衰減了射頻信號功率同時增加了噪聲指數(NF)，使得信號被噪聲淹沒。

光載無線系統中的光損耗主要來自于網絡中的光學器件。在使用波分復用(WDM) 技術的光載無線分布式天線網絡的星型拓?fù)浣Y(jié)構中，陣列波導光柵(AWG)具有很大的插入損耗[5]。在其他的總線型或樹型結構中，光耦合器和光分插復用器(OADM)也將引入大量的光損耗[6]。如果拓?fù)浣Y(jié)構較為復雜，且沒有采用光放大器，光纖傳輸?shù)男盘?hào)將被衰減到一個較低的水平，被光纖鏈路中的噪聲淹沒。因此，研究光損耗對光載無線分布式天線網絡傳輸性能的影響，具有十分重要的意義。本文研究了光損耗對光載無線分布式天線網絡傳輸?shù)腤i-Fi 信號的影響，系統結構如圖4 所示。

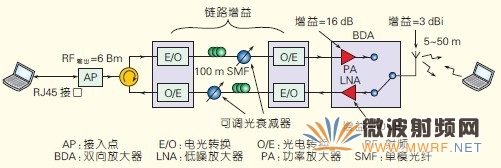

圖4 研究光損耗對光載Wi-Fi 信號影響的系統圖

項目使用改造的WLAN 接入點(AP) 設備作為Wi-Fi 信號源。從AP產生的射頻信號經光收發模塊調制到光載波，在單模光纖(SMF) 中傳輸100 m 后，在遠端經光收發模塊轉換為電信號，經功率放大器(PA) 放大后，從天線輻射出去。對于上行鏈路，因?yàn)榻邮招盘?hào)太弱，先由40 dB 增益的低噪放大器(LNA) 放大，然后調制到光載波上并被傳送到AP 端。為了補償光電和電光轉換的損耗，光收發模塊中的功率放大器增益設置為27 dB，從而使得光鏈路的整體增益為0 dB。基于此系統，項目研究了上、下行鏈路的光損耗容限。

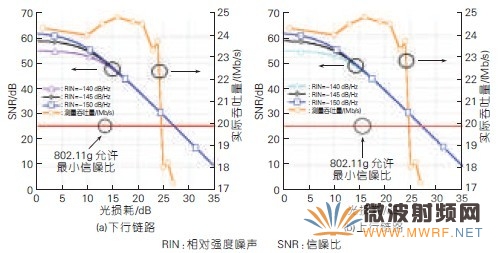

上行、下行鏈路中仿真信噪比和實際吞吐量與光損耗的關系如圖5所示。測量結果表明，下行鏈路的光損耗容限可以達到20 dB 以上。此外，當光損耗超過23 dB 時，測得的吞吐量將迅速下降5 Mb/s，這是由觸發開關引起的。因?yàn)樯漕l功率太低，無法觸發射頻開關，所以下行鏈路的光損失容限要高于測量結果。此外還測量了上行鏈路的光損耗容限，當光損耗低于25 dB 時，數據的吞吐量保持在24 Mb/s 附近，而隨著光損耗的增加，吞吐量跳變到18 Mb/s。實驗結果符合ROF 系統中理論仿真的27 dB光損耗容限。

 圖5 仿真信噪比和實際吞吐量與光損耗的關系

3 受激布里淵散射對傳輸

性能影響的分析和抑制光纖中受激布里淵散射(SBS) 效應所帶來的負面影響限制了光纖輸入端口所能夠容忍的最大輸入光功率，當輸入光功率超過SBS 閾值一定程度時，就會產生功率飽和效應，導致接收端口難以獲取相應的光功率，并且受激布里淵散射會導致接收信號的噪聲急劇增大，導致鏈路性能的惡化[7]。

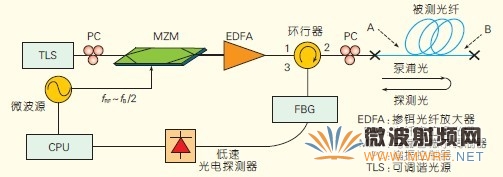

本文提出了一種基于菲涅爾反射和抑制載波調制的SBS 增益譜/損耗譜的測量方法[8]，具有高精度、單端測量等優點，結構如圖6 所示。可調諧光源(TLS)產生線寬低于300 kHz 的直流光，微波源產生頻率可控的微波，并以載波抑制(OCS) 的方式調制到光載波上。通過控制微波的頻率可以得到頻率間隔可調的雙邊帶信號，經放大后，進入到被測光纖。由于光纖端面會產生菲涅爾反射現象，反射光將背向進入到被測光纖。這兩部分光在被測光纖中逆向傳輸，當雙邊帶的頻率間隔正好等于被測光纖的布里淵頻移，并且前向泵浦光功率高于SBS 閾值的時候，就會出現SBS 效應。泵浦光的上邊帶對探測光的下邊帶有放大作用，而泵浦光的下邊帶對探測光的上邊帶有衰減作用。因此只要通過調節微波源頻率，并且分別檢測上下邊帶的光功率，就可以很容易的得到SBS 的增益譜和損耗譜。

圖6 基于菲涅爾反射的SBS 增益譜/損耗譜測量結構圖

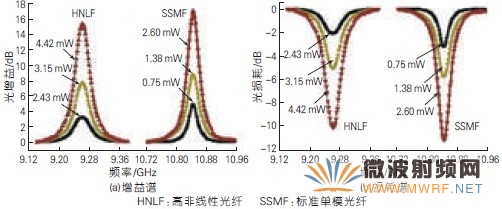

用這種測量方法，分別得到了20 km 標準單模光纖(SSMF) 和2.7 km高非線性光纖(HNLF)中SBS 效應的增益譜和損耗譜，如圖7 所示。圖7(a)給出了TLS 波長為1 552.84 nm 時的SBS 增益譜，從譜線形狀來看，實驗結果很好的吻合了理論上的洛侖茲線型，并且不同泵浦功率對應的布里淵增益系數峰值也不同。同樣，當TLS 波長調到1 552.71 nm 的時候，可以測得如圖7(b) 所示的SBS 損耗譜，并且布里淵損耗系數峰值也會隨著泵浦功率的增加而增加。

圖7 不同泵浦功率下的20 km SSMF 和2.7 km HNLF 的增益譜、損耗譜

目前抑制SBS 效應的方法主要有增加激光器線寬。為了研究激光器線寬對SBS 閾值的影響，實驗測試了Wi-Fi 信號在鏈路中傳輸時鏈路中光功率的監測情況，測試結構圖如圖8所示。矢量信號分析儀產生IEEE802.11g 標準信號，調制到光載波上傳輸，摻鉺光纖放大器(EDFA)用來調節入纖光功率。光信號經過環行器和耦合器進入被測光纖中傳輸，被探測器接收恢復出電信號。實驗中直調激光器的線寬約為10 MHz，而窄線寬光纖激光器的線寬約為50 kHz。實驗中測試了鏈路各監測點光功率的變化情況，在環行器后用PM1 來監測入纖光功率，經過被測光纖后用PM2監測透射光功率，利用PM3 監測光纖背向散射光的光功率。

  圖8 直調和外調方式激光器線寬對于SBS 閾值影響的測試結構圖

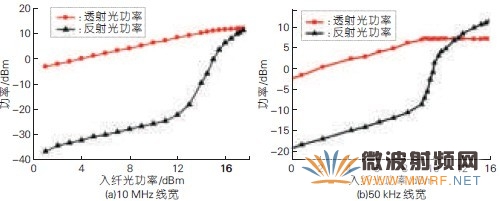

測試結果如圖9 所示，其中，圖9(a)和圖9(b)分別對應于激光器線寬為10 MHz 的直接調制和50 kHz 的外調制。由圖9(a) 可以看出，當入纖光功率低于13.5 dBm 的時候，光纖反射光功率和透射光功率緩慢增加，當入纖光功率高于13.5 dBm 的時候，其中反射光功率發生急劇變化，快速增加，并且在17.5 dBm 的時候與透射光功率均等，可以看出單模光纖的SBS 閾值約為13.5 dBm。由圖9(b) 可以看出，激光器線寬為50 kHz 條件下，SBS閾值在9.5 dBm 附近，比10 MHz 線寬時降低了4 dB 左右。

圖9 透射和反射光功率變化圖

4 2G/3G/4G/WLAN 多業務、分布式傳輸?shù)腟CM-CWDM技術

隨著中國移動推出四網協同的發展戰略，無線業務應用正趨于多樣化。2G 網絡繼續向低端用戶提供移動語音業務，3G 網絡在全球范圍內正得到大規模部署，同時能夠支持更高無線接入速率的4G 網絡也在逐漸鋪開。此外，WLAN 作為低成本高效率的流量承載解決方案，正進入快速發展的時期。通過不同的網絡向多個基站配置多制式的無線業務，將導致大量的資本輸出(CAPEX)和運營支出(OPEX)。針對這一問題，光載無線分布式天線系統是最有吸引力的解決方案[9]。前面已經介紹了實現低成本、高性能的光載無線分布式天線網絡的關鍵技術，為了面向2G/3G/4G/WLAN 四網融合接入應用，項目采用副載波復用(SCM) 和波分復用(WDM)技術的結合[10]，充分利用了光纖的寬帶特性。

副載波復用系統，在發送端將各路待傳遞的信息分別調制在不同的射頻(即副載波)上，然后將各個帶有信號的副載波合起來，調制一個光載波；在接收端，經光電檢測得到全部的副載波，然后用電學的方法將各路副載波分開。

SCM 技術非常容易實現寬帶傳輸，它可以同時傳輸?shù)退佟⒏咚贁?shù)據以及模擬視頻信號。SCM 光纖通信技術容易實現，價格低廉，可與現有的各種通信網兼容，且容易實現寬帶及插入業務方便，是實現多業務融合接入的理想選擇。然而，SCM 技術仍然局限于點到點的傳輸，不能夠滿足在復雜結構下的低成本組網需求。正因如此，本文提出了一種副載波復用結合粗波分復用方式的多業務、分布式傳輸系統，系統結構如圖10 所示。

  圖10 基于SCM-CWDM 技術的多制式無線業務傳輸?shù)腞OF-DAS

該系統主要由星型網絡拓?fù)浣Y(jié)構組成，中心局(CO) 通過WDM 設備連接到多個遠端天線單元(RAU)。對于一個遠端天線單元，使用SCM 技術，每個波長承載多制式的無線業務，如2G/3G/4G/WLAN。在中心局，多制式的無線業務通過低成本直調的光收發模塊調制到光載波上，然后粗波分復用器(CWDM) 將各路信號復用到一根標準單模光纖(SMF) 中傳輸。在遠端天線單元(RAU)，多路信號經解復用器后分配到光收發模塊轉換成射頻信號，再經過電放大器放大后由天線發射。同樣，上行信號被天線接收后注入到光收發模塊，并由粗波分復用(CWDM) 進入光纖，回傳到中心控制局，控制局內光收發模塊實現光/電轉換，得到射頻信號再進行后續處理。

基于SCM-WDM 的光載無線分布式天線網絡，通過WDM 技術，將大量的遠端天線單元連接到中心局，增加了網絡的覆蓋范圍，而且很大程度降低了無線接入網的成本。

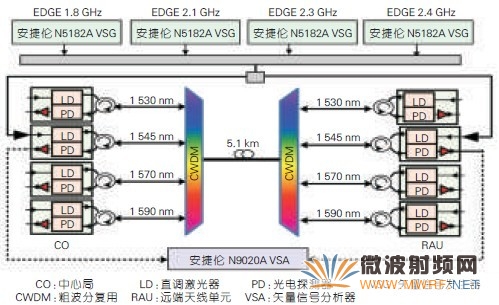

為了評估SCM-WDM 系統的傳輸性能，項目建立了基于四信道的CWDM 結構和四制式的無線業務副載波復用的ROF-DAS 系統，系統結構如圖11 所示。四種信號分別是1.8 GHz 的EDGE-8PSK 信號、2.1 GHz的WCDMA-QPSK 信號、2.3 GHz 的LTE-FDD 64QAM 信號和2.412 GHz 的WLAN 802.11g 64QAM 信號。

圖11 基于SCM-CWDM 技術的ROF-DAS 性能測試原理圖

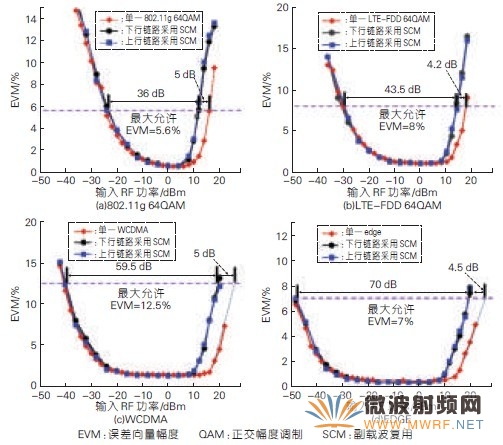

圖12 給出了測得的每種業務傳輸?shù)恼`差向量幅度(EVM) 值，包括使用SCM 技術和未使用SCM 技術的情況。由圖12 可以看出，上、下行鏈路的性能之間沒有明顯差別，同時四種業務的EVM 曲線是相似的。在射頻輸入功率較低時，隨著功率的增加，EVM 性能得到提高，當功率增加到一定值是，由于非線性的引入，EVM 性能將會隨著功率的增加而惡化。在4 dBm 的輸入功率，802.11g 64QAM、LTE-FDD 64QAM、WCDMA 和EDGE 實現了最好的EVM 值，分別是0.75% 、0.9% 、1.1% 和0.5% ，符合無線標準的相關規定。表明基于SCM-WDM 技術的光載無線分布式天線網絡能夠?qū)崿F(xiàn)多制式無線業務上下行鏈路的高性能傳輸。

圖12 實驗測得的EVM 值

圖12 實驗測得的EVM 值

5 結束語

本文主要介紹了低成本、高性能、寬帶光載無線系統的幾項關鍵技術：低成本、寬帶的光收發模塊電路設計與研制，鏈路中光損耗和受激布里淵散射效應對信號傳輸性能的分析。針對面向2G/3G/4G/WLAN 四網融合接入的應用需求，本文提出了副載波復用結合波分復用的技術，實現了多制式無線業務點到多點的分布式混合傳輸。為光載無線分布式天線系統的廣泛應用提供了有力的支撐和推動。

6 參考文獻
[1] 王少波, 馮傳奮, 付宏志, 等. GSM/TD 與WLAN 網絡深度融合方案研究[J]. 電信工程技術與標準化, 2011(2):32-35.
[2] SEEDS A J, WILLIAMS K J. Microwave Photonics [J]. Journal of Lightwave Technology, 2006, 24(12): 4628-4641.
[3] TAVIK G C, HILTERBRICK C L, EVINS J B, etal. The advanced multifunction RF concept [J].
IEEE Transactions on Microwave Theory and Techniques, 2005,53(3-2): 1009-1020.
[4] SAUER M, KOBYAKOV A. Low-cost radio-over-fiber links [C]//Proceedings of the 20th Annual Meeting of the IEEE Lasers and Electro-optics Society (LEOS’07), Oct 21-25, 2007, Lake Buena Vista, FL,USA.Piscataway, NJ,USA: IEEE, 2007:333-334.
[5] SUN Xiaoqiang, XU Kun, SHEN Xi, et al. New hierarchical architecture for ubiquitous wireless sensing and access with improved coverage using CWDM-ROF links [J]. IEEE/OSA Journal Optical Communications Networking, 2011,3(10): 790-796.
[6] ZHANG Xiupu, LIU Baozhu, YAO Jianping, etal. A novel millimeter-wave-band radio-over-fiber system with dense wavelength-division multiplexing bus architecture [J]. IEEE Transactions on Microwave Theory and Techniques, 2006, 54(8): 929-937.
[7] LE BRAS H, MOIGNARD M, CHARBONNIER B. Brillouin scattering in radio over fiber transmission [C]//Proceedings of the Optical Fiber Communication Conference &Exposition Optical Fiber Communication Conference (OFC’07), Mar 25-29, 2007,Anaheim, CA,USA. Piscataway, NJ,USA:IEEE, 2007:3p.
[8] SUN Xiaoqiang, XU Kun, PEI Yinqing, et al.Characterization of SBS gain and loss spectra using Fresnel reflections and interaction of two sidebands [C]//Proceedings of the Optical Fiber Communication/National Fiber Optic Engineers Conference (OFC/NFOEC’10), Mar 21-25, 2010, San Diego, CA,USA.Piscataway, NJ,USA: IEEE, 2010:3p.
[9] ATTAR A, LI H, LEUNG V C M. Applications of fiber-connected distributed antenna systems
in broadband wireless access [C]//Proceedings of the International Conference on Computing, Networking and Communications(ICNC’12), Jan 30- Feb 2,2012, Maui, HI,USA. Piscataway, NJ,USA:IEEE, 2012:623-627.
[10] MORANT M, QUINLAN T, LLORENTE R, etal. Full standard triple-play bi-directional and fullduplex CWDM transmission in passive optical networks [C]//Proceedings of the Optical Fiber Communication/National Fiber Optic Engineers Conference (OFC/NFOEC’11), Mar 6-11, 2011, Los Angeles, CA, USA.Piscataway, NJ,USA: IEEE, 2011:3p.
