目前市面上主流的智能機都是采用金屬邊框的工藝，而金屬邊框的機器對于天線調試難度很大。

金屬邊框天線設計主要是利用金屬邊框做為天線的一部分進行輻射，這種方式一般只有以下幾種天線形式：IFA，Monopole，Loop。

下面就為大家介紹幾種典型的金屬邊框的設計方法以及設計思路。

1、此種斷開方式是最為常見的一種方式，但是在模具上會存在兩種，一種是模內注塑，另一種就是不采用模內注塑，靠拆結構件組成。

根據前面介紹，此種斷開，主天線部分可以有兩種方式選擇：IFA、Monopole

1.1、IFA

采用IFA方式設計，就需要利用地饋點的位置以及天線走線來控制天線的長短，阻抗等等。

一般前期設計我們需要預留多幾個接地饋點，以便在實際調試時改變地點。

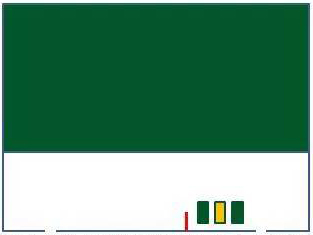

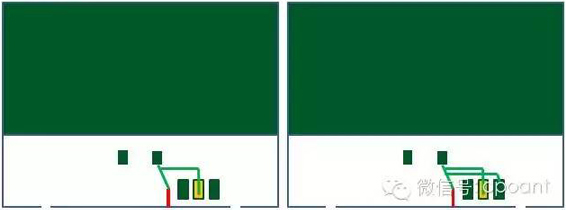

圖中，綠色部分為地饋點，黃色部分為信號饋點，紅色部分為接入點位置。

此種方式為典型的IFA天線設計。

問題：

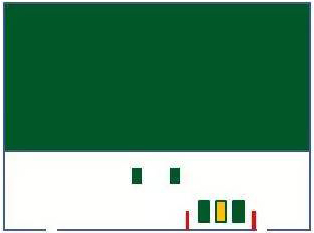

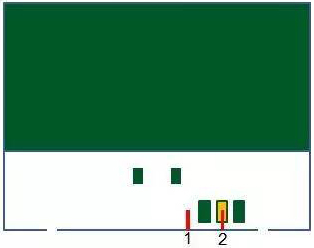

1）、為何很多整機如下圖所示設計？信號饋點直接接觸到金屬邊框，那么天線的FPC只需要從接入點1接入。

2）、為何有部分人認為金屬框的斷開長度必須為48mm？還是48mm是最佳選擇？

此種典型的IFA設計的利與弊：

a)利：

采用此種形式設計，好處在于，天線容易控制，調試起來比較容易，不需要加特別多的匹配來調諧阻抗。并且天線不會很敏感，不會因為噴涂工藝的厚薄使天線偏差太大。

b)弊：

此種方式設計存在最大的弊端是，結構方面。

此種設計，至少需要2個位置與金屬框接觸。對于緊湊的空間，此種方式對結構設計是一種考驗。

1.2、Monopole

采用Monopole方式設計，只需要利用一個接入點，主要靠調試天線匹配來調諧天線的頻率點。

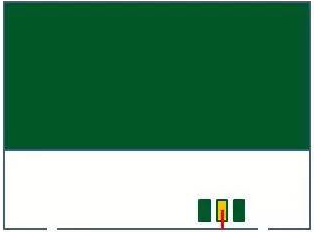

圖中，綠色部分為地饋點，黃色部分為信號饋點，紅色部分為接入點位置。

此種方式為典型的Monopole天線設計。

問題：

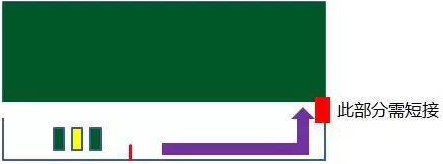

下面這種接觸方式，從信號饋點直接接觸到金屬邊框。此種方式設計存在哪些問題？

此種Monopole方式設計的利與弊：

a)利：

采用此種形式設計，好處在于，結構簡單，只需要考慮一個接入點。

b)弊：

此種方式設計存在最大的弊端是，天線性能。

此種設計，需預留至少M型匹配電路，更有可能需要改為雙π型匹配電路，對天線公司調試匹配的要求比較高。由于天線阻抗完全靠匹配來控制，所以存在損耗。

幾種變形：

1.3、此種斷開方式的分集以及三合一天線的處理方式

1.3.1、三合一天線：

一般考慮到用戶體驗，都會利用中間那一段做為三合一天線部分。

1）、Monopole方式：

此種方式結構最為簡單，只需要考慮到單點的接觸即可。

2）IFA 方式

此種方式需要增加一個接地饋點，但是接地饋點的位置很重要。

1.3.2、分集天線：

既然環境最好的一部分金屬框已經讓給三合一天線，那么剩下的只有兩邊的金屬框能利用。分集天線也有幾種形式：

1）IFA：

此種方式的難點在于如何找到接入點位置，接入點太遠，會導致諧振偏短，接入點太近又可能導致諧振偏長。

1.3.3、Loop

此種方式的難點在于結構上是否有空間用來做天線面積，因為上端的主板結構都很緊湊。

2、此種斷開方式類似I Phone，但開縫處位于手指邊，所以實際使用效果可能會大打折扣。

此種斷開，主天線部分可以有三種方式選擇：IFA、Monopole、Loop

2.1、IFA

同樣，由于ID固定了，那么金屬框的長度也是固定的。按照波長計算公式來算，此種方式天線諧振絕對會偏長。那么，我們就需要利用地饋點的位置以及天線走線來控制天線的長短，阻抗等等。

此種設計前期必須要掌握的設計要點：

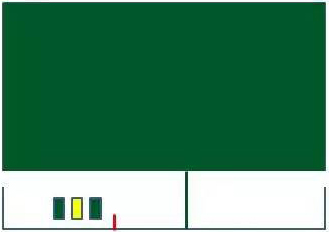

圖中，黃色部分為信號饋點，紅色部分為接入點位置，綠色部分為額外引出的接地饋點。

此種方式為典型的IFA天線設計。

1)、信號點的接入位置：

信號點的接入位置直接關系到高頻部分的性能，包括4G。

所以前期建議預留多幾個接入位置。

2)、地點的接入位置

地點的接入位置直接關系到低頻部分的性能。在前期設計時注意預留接地位置。

2.2、Monopole

采用Monopole方式設計，只需要利用一個接入點，主要靠調試天線匹配來調諧天線的頻率點。

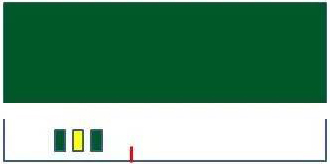

圖中，綠色部分為接地饋點，黃色部分為信號饋點，紅色部分為接入點位置。

此種方式為典型的Monopole天線設計。

2.3、Loop

采用Loop方式設計，也只需要利用一個接入點，需要靠調試天線走線和匹配來同時調諧天線的頻率點。

圖中，綠色部分為接地饋點，黃色部分為信號饋點，紅色部分為接入點位置。

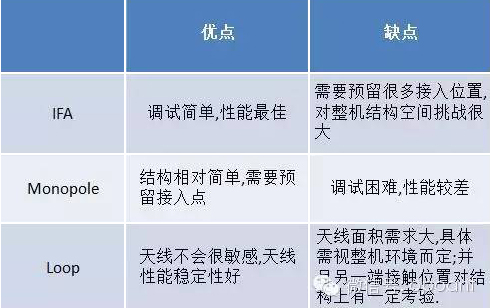

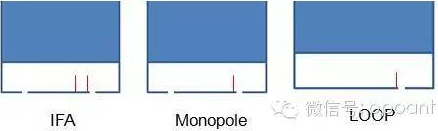

三種設計思路的比較：

此種斷開方式的分集以及三合一天線的處理方式：

此種斷開導致三合一天線與分集天線需共用上方一段。那么只有一段金屬框，兩個天線該如何才能共用呢?下面介紹兩種方法供大家參考：

a)、分集和三合一均采用IFA形式。

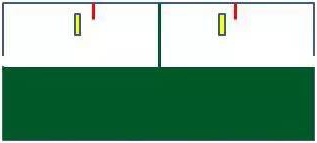

圖中，黃色部分為信號饋點，紅色部分為接入點位置，綠色部分為引入的接地饋點。

b)、三合一采用IFA形式，分集采用Loop形式(也可調換)。

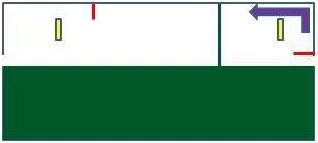

圖中，黃色部分為信號饋點，紅色部分為接入點位置，綠色部分為引入的接地饋點。

總結：

金屬邊框的天線設計原理很簡單，但是要得到一個相對較穩定并且較好的性能就會比較困難。金屬邊框的天線設計是一個長期的過程，需要工程師有相對豐富的經驗與理論知識。從前期評估，到中期調試，再到后期量產，每一個環節都需要重點把控。

后面會和大家分享經典的類似Iphone6天線的設計思路，類似華為Mate7天線的設計思路以及類似索尼Z1無縫邊框天線的設計思路，敬請期待。
