陣列天線&相控陣

2017-05-22 來源:上海墨石 字號:

它最大的優點是能夠智能的實現大空域內的波束掃描,增益也較大,能夠?qū)τ^察范圍內的目標進行準確跟蹤、識別,并且能同時跟蹤多個目標的動態,反饋信息,進行計算機的分析。

它可以在設定的空域內獲取目標信息,根據目標,快速靈活地改變天線波束和指向形狀,能夠?qū)φ麄€(gè)空間內的各頻段電磁波進行發送和接收,這是相控陣天線的空域?yàn)V波功能,即可對多個目標實現搜索、跟蹤、捕獲、識別等任務的精確完成。

一、機械掃描與電掃描

波束掃描方式不同

相控陣天線的發展以相控陣?yán)走_(dá)為基礎,相控陣?yán)走_(dá)是20世紀60年代發展起來的一種電掃描式雷達,改進了之前的機械掃描式雷達。

1. 機械掃描式雷達是通過轉動雷達天線實現波束掃描。

2. 電掃描式雷達則是通過控制天線陣元饋電方法靈活控制波束指向。

換句話說,相控陣天線的波束圖變化是通過計算機控制的,它的天線參數會隨著波束掃描角的變化而變化,此外相控陣天線的結構參數也會影響天線的波束方向圖形狀,(陣元間距、陣元排列形式,饋電系統等參數)

AN/FPS-115

“鋪路爪”相控陣?yán)走_(dá),是上世紀70年代研制出來的遠程預警雷達。即使是今天,5000+公里的探測距離也是相當不錯的。

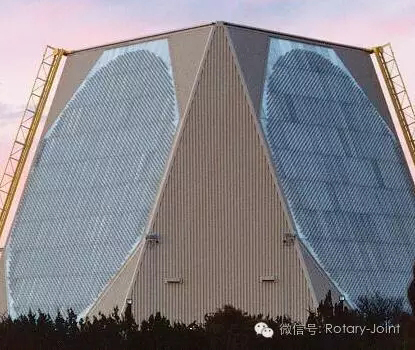

AN/FPS-115 “鋪路爪” 雷達

它是由兩個平面陣組成,兩個圓形無線陣面彼此成60度,每個陣面后傾20度,直徑約30米,由2000個陣元組成。掃描一次所需時間為6秒,平均無故障工作時間可達450小時。用來探測彈道導彈,測試各個參數,如速度、位置、發射和著落點等,可以覆蓋240°的方位角以及3°~85°的高低仰角,探測距離一般為4800公里,對高彈道、雷達截面為10平方米的潛射彈道導彈的探測距離可達5550公里。

二、陣列天線分類

陣元排列結構

1. 線陣
2. 面陣
3. 圓形陣
4. 共面陣

性能分類

1. 一般陣列
2. 自適應陣
3. 相控陣
4. 信號處理陣列

相控陣

1. 無源相控陣?yán)走_(dá)的天線不能產生雷達波,它的多個陣元共同使用一個發射機、接收機。
2. 有源相控陣?yán)走_(dá)的每個天線陣元均采用獨立的T/R模塊,且每個組件都能發送和產生高頻電磁能量。(在功率、效率、波束控制、測量精確度等方面有較大優勢,并且重量輕于無源相控陣,但造價要明顯高)

有源& 無源

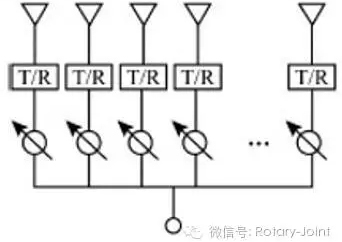

有源陣列

每個陣元采用獨立T/R模塊

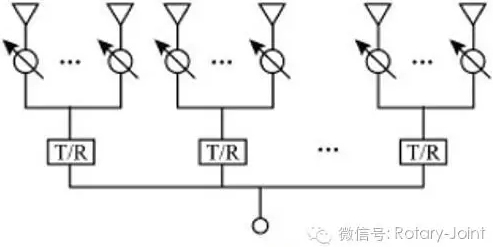

無源陣列

多個陣元公用一個T/R

三、饋電結構

饋電結構

通過饋電網絡來激勵陣元復電流,從而控制波束指向和形狀。下面介紹兩種饋電結構:傳輸線饋電,三維空間饋電,多波束陣列饋電。

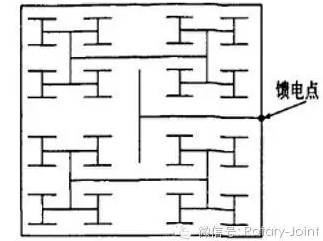

傳輸線饋電

這種傳輸線饋電是等線長的。

為陣列天線提供等相位信號分布。

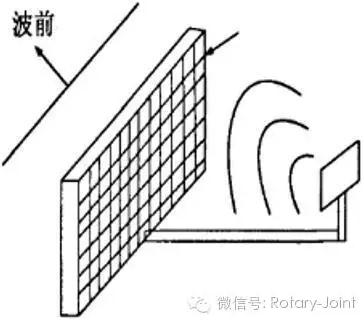

空間三維饋電

初級饋源輻射出的電磁波經透鏡控制陣列得到相位激勵(空間透鏡)

空間透鏡反射陣,兩圖波前的方向不同;透鏡具有相移功能。

多波束陣列饋電

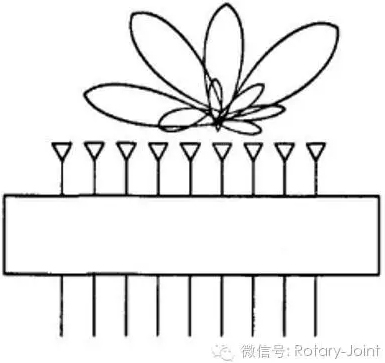

“矩陣饋電”,移相器是非常關鍵的部件,對天線的相位變化起決定性作用,屬于——相控陣天線,國內研制較多。

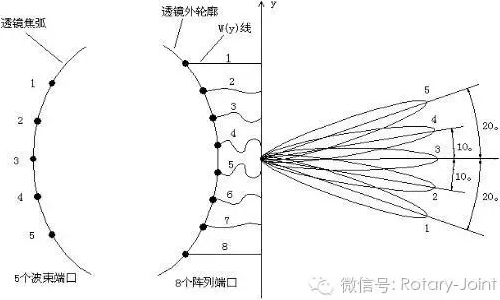

“透鏡饋電”的一個同時多波束天線,饋電原理,利用大量的準光學技術代替移相器。饋電網絡在整個波束系統內通過微帶實現。屬于多波束天線。

四、陣列天線的基本參量

基本參量

1. 輻射圖:天線輻射功率在空間中相對分布隨方向變化的圖。(主E面輻射圖包含輻射場最大值和電場矢量E,主H面輻射圖內包含最大輻射值和磁場矢量H。)

2. 方向性:表征天線輻射電磁場能量在空間分布情況的性能參量。(方向性函數是“單位立體角內的輻射功率”和“單位立體角內的平均輻射功率”比的函數。也可用場強方向圖、極化方向圖以及相位方向圖來描述)

3. 增益:(單位立體角內的輻射功率與輸入輻射功率比值的函數)

4. 帶寬:陣列天線的帶寬取決于陣元形式、陣元間距、饋電電流的幅度及相位等因素。

(絕對帶寬用頻率范圍表示;相對帶寬用相對于中心頻率的百分比表示;)
窄帶天線指(相對帶寬小于10%),天線性能會隨頻率變化而變化,例如微帶天線,喇叭天線等;
寬帶天線指(相對帶寬大于10%小于30%),天線頻率改變不會對性能指標產生很大的影響,如對數周期,錐形天線等。
超寬帶天線(相對帶寬大于30%)

5. 波瓣寬度:天線方向圖的主瓣寬度。

6. 旁瓣:主瓣之外的輻射波瓣成為旁瓣。高旁瓣會引入雜波,降低天線的接受性能。

7. 柵瓣:除主瓣以外的其他掃描范圍內出現了(由于輻射場同相疊加形成的波瓣)。對于固定頻率,陣列天線陣元間距過大,會導致柵瓣形成,占據天線輻射能量,影響天線增益和效率。

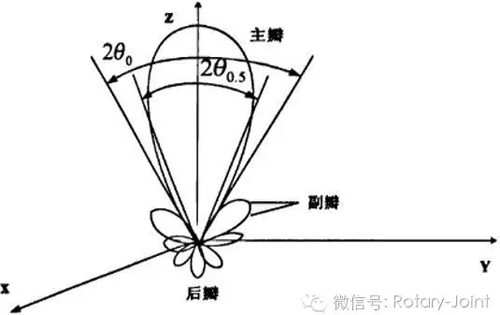

主瓣&旁瓣&柵瓣

主瓣是天線的最大輻射方向;
高旁瓣會引入雜波,影響接受效率;
柵瓣會占據天線輻射能量,影響天線增益和效率。

等間距陣列天線&柵瓣

其中
當n=0時,θ= θB陣列天線不會出現柵瓣;
當n≥1時,將在除θB方向外,出現柵瓣;

5、技術結合&應用

技術結合

隨著,相控陣?yán)走_(dá)處理頻段提高到射頻以后,它已經結合了許多技術。比如波束掃描、超低旁瓣、波束自適應置零等。

應用

除地面建筑物,它還可以應用在艦載、機載、星載等多個平臺中,在推出和應用多功能有源相控陣?yán)走_(dá)之后,也加強了國防、艦載、機載及星載預警系統等軍用防衛能力,也在衛星通信、氣象水文、地球勘探、生物醫學等民用領域得到廣泛使用,未來還會有更多的應用。
