測量帶天線的無線設計產品的輻射場型圖通常需要一個測試設備機架，但這個系統不需要電波暗室只要在中等大小的房間就能進行。

輻射場型圖表述了特定天線及其相關無線電路可能的覆蓋面，但產生這樣的場型圖很難。他們通常由測試信號發生器、接收器、寬帶接收天線產生，還有許多必備的測試附件如在測試中讓被測物轉動的轉臺。另一種相對常見而不便宜的測試系統附件是暗室，它防止在感興趣的頻段出現射頻干擾。

幸運的是荷蘭MegiQ BV所提供的MegiQ RMS-0740輻射測量系統提供除了暗室以外三軸輻射場強圖測量的所有東西。它設計用于非暗室環境中即可著手分析集成了天線的無線設計，在中等大小房間中即可提供0.7-4GHz的精確輻射場型圖測量

而天線場型圖通常與發射天線的輻射電磁能量相關，場型圖也應用于在接收模式的天線性能特性。如圖RMS-0740測量系統準備對帶發射器的有源被測物進行輻射場型圖測量，但也可以選擇裝備可選的信號發生器（或配置用戶自有的信號發生器）來分析在接收模式下的無源無線被測物。

Sum of its Parts

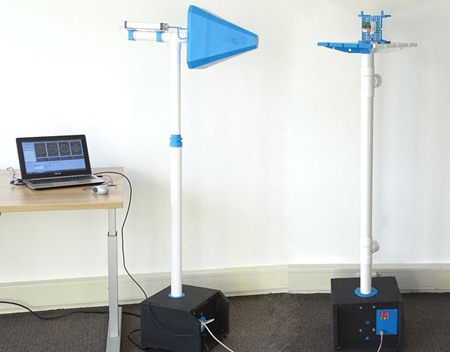

輻射場型圖測量系統由幾部分組成，一個雙通道接收器（帶信號發生器選項）、雙極性天線、用于固定被測天線的步進電機轉臺、軟件及連接電源和控制線包含用于連接電腦的USB線。系統控制轉臺旋轉被測物，通過每個軸的一次次旋轉進行三軸輻射場型圖測量。需要的話，可以人為旋轉轉臺無需使用步進電機。

無需電波暗室的MegiQ輻射測量系統從700MHz到4GHz進行三軸天線輻射場型圖測量

測量系統裝配了一個天線專門用于在緊湊測量空間達到最小反射。無需校準即可使用，系統設計用于在普通測試空間得到精確結果，例如4x4x3m?？梢杂糜诟〉臏y試空間，但要小心的放置一些吸波材料以達到最小反射。測試系統可以在同一時間測量多個頻率，可選的測試信號源可以產生垂直或水平測試信號用于在接收模式下評估被測物。

系統測量天線的高度可以設置從100-170cm，測量天線和接收器用于測量距離0.8-3.0m的被測物。接收器沿著諧波輻射垂直和水平極性進行同步測量，最小測量步長為2度。一個窄測量天線光束寬與一個窄帶測試接收器帶寬協同工作用于有效的非屏蔽和非電波暗室測量環境。

系統可以提供標準尺寸28-x28-cm的轉臺用于固定7.5kg的被測物，或者選擇100-x50-cm的重負荷轉臺，用于重達30kg的被測物。在輻射場型圖測量過程中步進電機讓轉臺在30s內完成旋轉，但當有特殊輻射場型圖測量需要的時候，轉臺也可以人為旋轉。

Enhanced with Software

測量軟件簡化了測試系統的測量安裝，提供了轉臺控制功能、數據存儲及處理、圖形化和產生報告。它提供了3D測試結果，通過測試天線處理數據收集

軟件能產生標準輻射場型圖和計算與被測物性能相關的統計圖，例如最小、最大和平均值、總輻射功率（TRP）、有效輻射功率（ERP, in dBm）、天線增益（in dBi）、天線效率（in percent）、場強（in dBµV/m）、 。每個測量點涵蓋了多個頻率的掃描，這使得在單個旋轉序列過程中可以測量多個輻射場型圖。

輻射場型圖測量經常需要屏蔽環境協助，例如電波暗室或法拉第箱，這是要考慮投資成本的。當空間和資金有限但輻射場型圖測量又正需要的時候，緊湊的RMS-0740 MegiQ輻射測量系統提供達到更大系統和測量箱體的精度。最后，它覆蓋了大多數無線頻率的帶寬。
