封裝天線是指將天線與單片射頻收發機集成在一起從而成為一個標準的表面貼器件。本文對封裝天線中連接天線地與系統地的過孔進行了分析，具體研究了過孔數量與位置對天線性能的影響。過孔均勻分布四周和只有一個過孔時，天線性能沒有明顯變化，在過孔數量為兩個且位置合適時，出現了一個新的通帶大大展寬了頻帶。對所研究天線提出了其等效電路模型，對生產實際具有一定的指導作用。根據物理原型制作的天線其測量結果與仿真結果吻合較好。

1、引言

無線通信技術的發展要求RF系統體積越來越小，功能越來越強大[1]。傳統方法將芯片級天線與RF收發機一起安裝在PCB電路板上，天線占據的空間阻礙了系統的小型化。為了克服芯片級天線的缺點，與單芯片接收機更好的匹配，最近幾年，張躍平等提議了封裝天線（AiP）[2]。第一個封裝天線是在陶瓷封裝中實現，天線與單芯片收發機之間的互相影響、封裝天線的優化設計、雙通帶封裝天線、封裝天線的等效電路、天線與放大器的協同設計等均被人們研究[3-7]。本文研究了封裝天線中過孔對天線性能的影響，并提出了這種天線的等效電路。結果表明，不同位置和數量的接地孔對天線的性能有不同的影響，合理選擇封裝過程中的接地結構，可以有效改善天線的帶寬。

2、封裝天線概念

圖1為封裝天線的結構示意圖，自上而下依次為：天線、中間介質層(內部有空腔)、系統PCB。一般IC芯片封裝的上表面是用來標識生產廠家和產品型號的，封裝天線將天線集成在芯片上表面，在封裝的中間層即天線的下方有一個內部空腔，用來放置其他RF模塊。為了減少天線與腔體內RF模塊的耦合，在兩層之間加入了一個額外的金屬層，可以把它看作天線的地平面，它通過四周均勻分布的金屬過孔與整個RF系統地平面連接，這些金屬過孔的位置和數量會影響天線與腔體內RF模塊的性能。

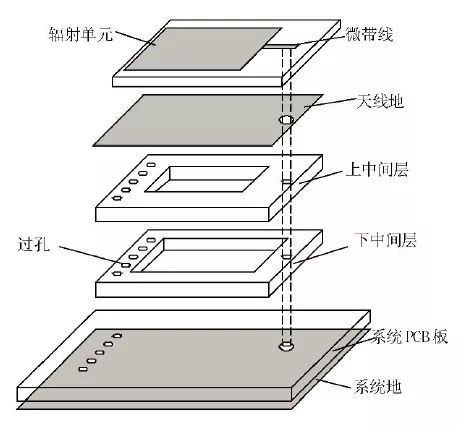

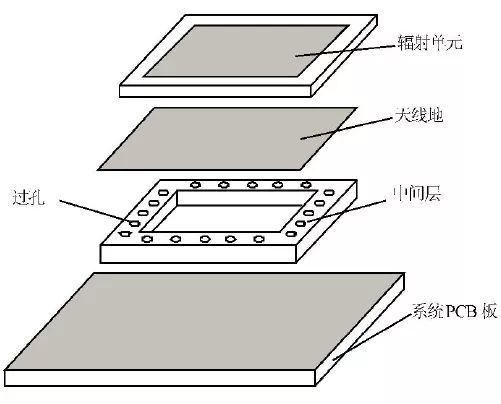

?圖 1 為封裝天線的結構示意圖

?圖 2 天線結構圖

3、過孔分析

包含四層介質，使用的是厚度為0.8mm的FR4，上面三層尺寸均為20mm×20mm×0.8mm，底層為系統板，尺寸40mm×40mm×0.8mm。中間介質層由兩層介質構成，上層介質中空腔尺寸為10mm×10mm×0.8mm，下層中介質空腔尺寸為14mm×14mm×0.8mm，即形成的是一階梯型的腔體，在兩層中間臺階面處有連接RF模塊鍵合線的信號線層。系統地在底層介質的地面，方便安裝與測量。由于腔體內RF模塊位于中間位置，限制了天線饋電位置，為了實現阻抗匹配，天線采用同軸加微帶的復合饋電方式。為了減少外界與天線對腔體內模塊的影響，一般過孔數量越多越好，可均勻分布于腔體四周[1-3]。但過孔數量越多，加工難度越大，并且由于信號線層信號線分布較密集，能布置過孔的位置非常有限，通常只能在四周或者RF模塊的地線處布置過孔。

根據常用過孔直徑和實際加工條件，過孔直徑選為0.5mm。將過孔數量分為：1個、2個、4個和四周均勻分布(每排九個過孔，兩個孔中心間距為2mm)四種情況來研究，具體分布位置見圖3，以天線介質中心為坐標原點，橫向為x軸，縱向為y軸，除四周均勻分布外過孔均布置于縱向。過孔圓心坐標為（xi，yi），下標i表示第幾個孔。不同數量過孔仿真結果如表1-4，從表中可以看到，過孔數量為一個時，天線性能基本不隨過孔的位置變化而變化，帶寬基本不變，中心頻率略有偏移。四個過孔時，位置對天線性能有較大影響。過孔均勻分布四周時天線性能與一個過孔時接近。因此在考慮制作成本或者天線結構不允許時，連接天線地和系統地的過孔數量可以減少，最少可以為一個。

?圖 3 過孔分布示意圖

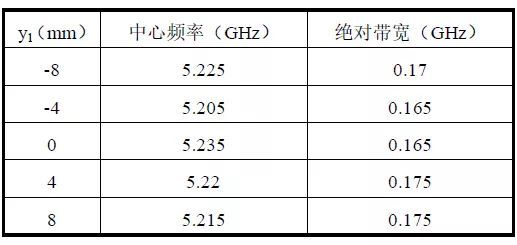

?表1 一個過孔（X1=8mm）

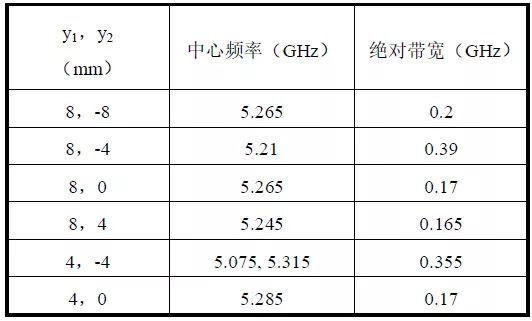

?表2 兩個過孔（X1= X2=8mm）

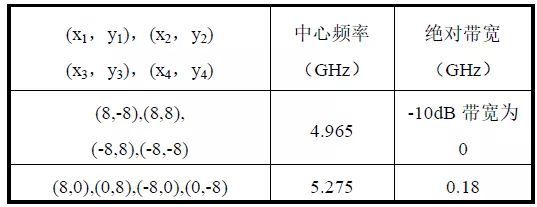

?表3 四個過孔

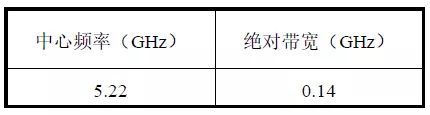

?表4 四周均勻分布過孔

過孔數量為兩個時，在一些合適的位置，天線的帶寬展寬了一倍多。這主要是由于天線地與系統地在兩個合適的過孔連接下在原工作頻率附近又出現了一個新的通帶，兩個通帶組合在一起從而展寬了天線的帶寬。這對于設計人員來說是非常有意義的，在使用常用介質和不增加制作成本的前提下，僅通過改變過孔數量與位置就達到增大帶寬的效果是很實用的。

以上討論的均為過孔沿縱向布置，當其他參數不變，僅將過孔沿橫向布置時，天線性能沒有明顯改善甚至惡化，且某些情況下在預期頻帶不出現通帶。由于篇幅有限，沒有將具體數值給出。

4、等效電路

按照空腔模型理論，將天線問題分為內場和外場。分析內場時，把同軸或者微帶饋電等效為從天線地流向貼片的且不隨流動方向變化的電流源，從而得到微帶天線的等效電路為一RLC并聯電路。

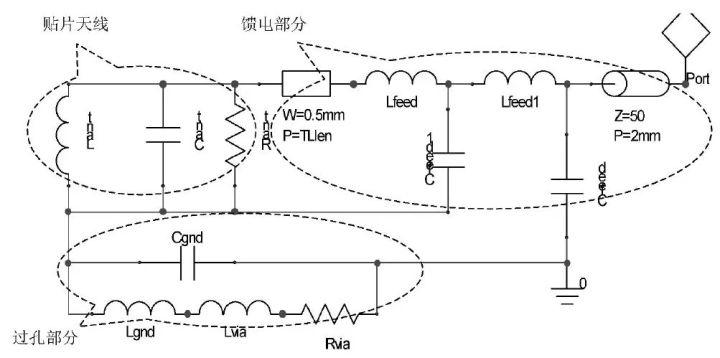

?圖 4 封裝天線等效電路圖

封裝天線由于其結構的特殊性，存在天線地和系統地。貼片、天線介質、天線地可以等效為RLC并聯電路，但封裝天線的饋電接地端是系統地，系統地通過過孔與天線地鏈接，為此提出了圖4所示等效電路。該等效電路主要包括貼片天線、饋電部分、連接天線地與系統地的過孔部分。由于過孔的存在，使得天線地上的電流分布發生了變化，這種變化用電感Lgnd表示，兩金屬地平面之間的電容效果由Cgnd表示，Lvia和Rvia分別代表過孔的電感和電阻。Lgnd與Cgnd的值是通過電路仿真軟件優化得到。其他參數的詳細計算可以參看文獻[6]。最終的電路參數值在表5中給出。

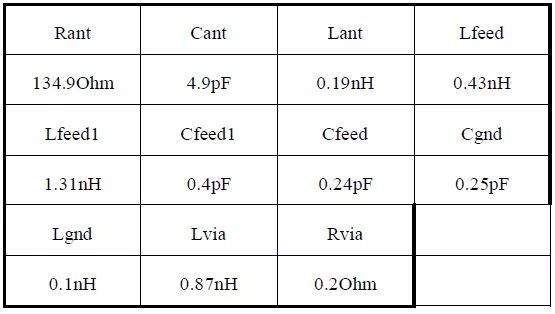

?表5 電路參數值

5、測量結果

圖5為根據所研究的天線物理原型制作的天線實物。測量結果展示在圖6和7中，可以看出測量結果與仿真結果吻合較好。當兩個過孔中心坐標為（8，8），（8，-4）時，在原中心頻率附近出現新的通帶，測量的天線帶寬由一個過孔時0.13GHz展寬到0.45Ghz，比原來增加了兩倍多。測量中心頻率比仿真的均偏低100MHz，這是由于介質和制作誤差引起的。

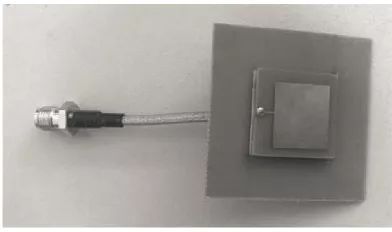

?圖 5 天線實物照片

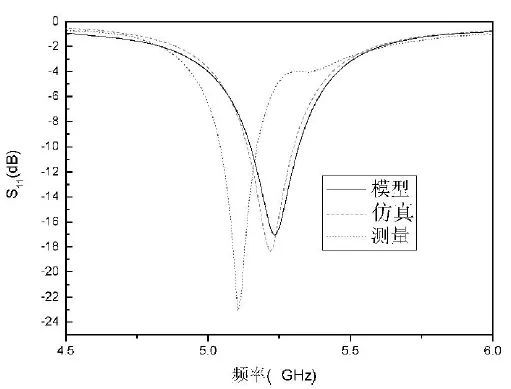

?圖 6 一個過孔(x1，y1)=(8,0)時的測量結果

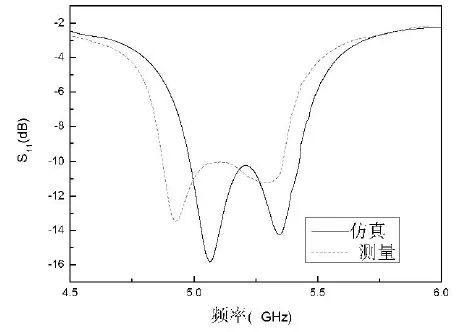

?圖 7 兩個過孔x1= x2=8, y1=8,y2=-4 時的測量結果

作者簡介：

李莉，女，博士，主要研究領域為微波天線、電磁兼容與封裝等；

張文梅，女，教授、博士生導師，主要研究領域射頻/微波集成電路，天線、封裝與電波等。

參考文獻

[1] S. H. Wi et al., Package-level integrated antennas based on LTCC technology, IEEE Trans. Antennas Propag.,vol. 54, pp. 2190–2197, Aug. 2006.

[2] Y. P. Zhang, M. Sun, and W. Lin, Novel Antenna-in-Package Design in LTCC for Single-Chip RF Transceivers, IEEE Trans. Antennas Propag., vol. 56, pp. 2079–2088, Jul. 2008.

[3] Y. P. Zhang, Finite-difference time-domain analysis of anintegrated circuit ceramic ball grid array package antenna for single-chip wireless transceivers, IEEE Trans.Antennas Propag., vol. 52, pp. 435–442, Feb. 2004.

[4] Y. P. Zhang, Integrated ceramic ball grid array package antenna, IEEE Trans. Antennas Propag., vol. 52, pp.2538–2544, 2004.

[5] C. C. Zhang, J. J. Liu, and Y. P. Zhang, ICPA for highly integrated concurrent dual-band wireless receivers,Electron. Lett., vol. 39, no. 12, pp. 887–889, 2003.

[6] J. J. Wang, Y. P. Zhang, C. W. Lu, and K. M. Chua,Circuit model of microstrip patch antenna on ceramic land grid array package for antenna-chip codesign of highly integrated RF transceivers, IEEE Trans.Antennas Propag.,vol. 53, pp. 3877–3883, Dec. 2005.

[7] W.Wang and Y. P. Zhang, 0.18-m CMOS push-pull power amplifier with antenna in IC package, IEEE Microw. Wireless Compon. Lett., vol. 14, pp. 13–15, Jan.2004.
