通過傅立葉逆變換得到的時域特性的時間分辨率和時間測量范圍分別對應于最高測量頻率的倒數和頻率掃描間隔的倒數（圖9）。例如，若最高測量頻率是 10 GHz，則時間分辨率為 100 ps。我們似乎可以認為通過不斷縮小頻率掃描的間隔就可以無限地?cái)U(kuò)大測量的時間范圍，但事實上卻存在限制。因?yàn)楦盗⑷~逆變換中使用的頻率數據在頻域中必須是等距的，若掃描的頻率間隔比 VNA 的最低測量頻率還要小，那么就不能執行傅立葉逆變換。例如，如果 VNA 的最低測量頻率是 100 kHz，則在時域測量中能夠得到的最大時間測量范圍就是 10 us，對于 TDR 的測量應用，這足夠了。

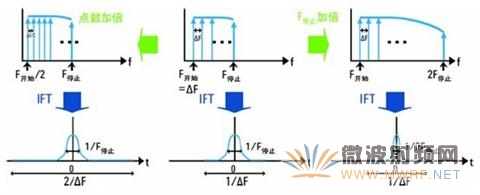

圖9  時域參數（時間分辨率和時間測量范圍）與頻域參數（最大頻率和掃描頻率間隔）之間的關系

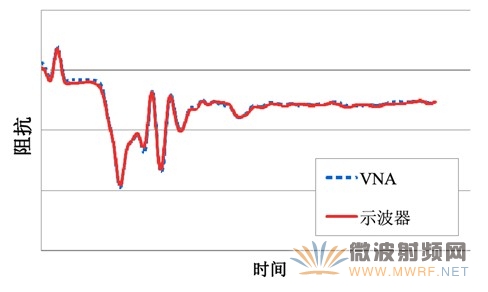

圖10顯示的是使用基于網絡分析儀E5071C的ENA-TDR和基于示波器86100D的TDR，對同一被測件的阻抗進行測量，得到的響應曲線之間的相關性。兩個測量結果之間的差別不到 0.4歐姆。



圖10  ENA-TDR 和86100D TDR 的測量結果之間的相關性

作者：安捷倫科技專家 孫燈亮
