邏輯分析儀計量

2013-12-30 來源:微波射頻網 字號:

中國國內每年銷售邏輯分析儀大概一千萬美元,但是能夠完整計量邏輯分析儀參數的單位卻不多。一般的計量單位只能做到門限精度的計量,而不能進行邏輯分析儀真正需要計量的參數:最大時鐘/數據速率的計量。下面以安捷倫的16950B高端邏輯分析儀模塊為例,介紹最大時鐘/數據速率的計量方法。

1.幾點說明:

1)計量的目的是確認儀器的參數達到或好于規范指標,并不是計量出具體參數值。
2)只測試某些通道,而不需要測試邏輯分析儀的每一個通道,一般一個POD(1個POD有16個數據和1個時鐘通道)測試一個通道即可。
3)需要使用Eye Finder功能,確保儀器能夠達到采集最高信號速率的目的。
4)配置邏輯分析儀時使用雙邊沿采集模式。
5)計量時間間隔:每2年計量一次。

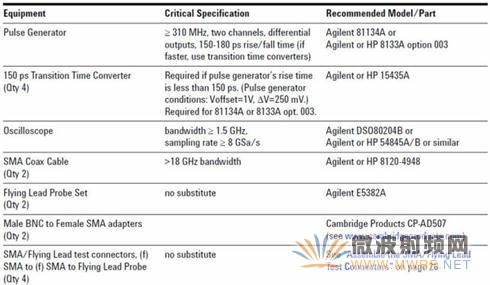

2.設備/儀器要求

計量邏輯分析儀需要用到:高精度脈沖碼型發生器(如81134A),示波器(如DSO9254A),和其他時間轉換器、電纜、夾具等。

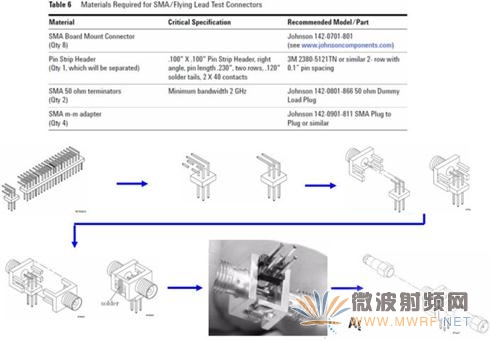

3.夾具的制作

為了能夠用邏輯分析儀的飛線探頭探測脈沖碼型發生器發出的脈沖信號,需要自制測試夾具,以讓飛線探頭能夠探測。夾具的自制過程如下:

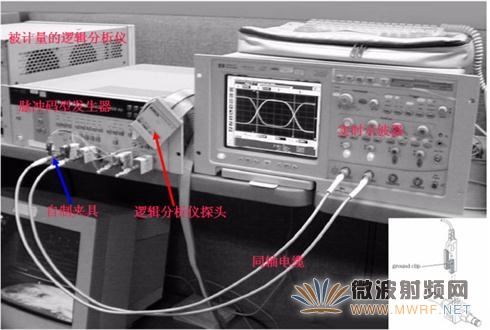

4.測試設備/儀器連接

脈沖碼型發生器通道1的連接:脈沖碼型發生器輸出通道1連接上時間轉換器(把邊沿變緩),時間轉換器輸出端連接上夾具,夾具通過同軸電纜連接到示波器。

脈沖碼型發生器通道2的連接:輸出通道2連接上時間轉換器,轉換器連接上夾具,夾具連接到50ohm匹配負載
邏輯分析儀計量

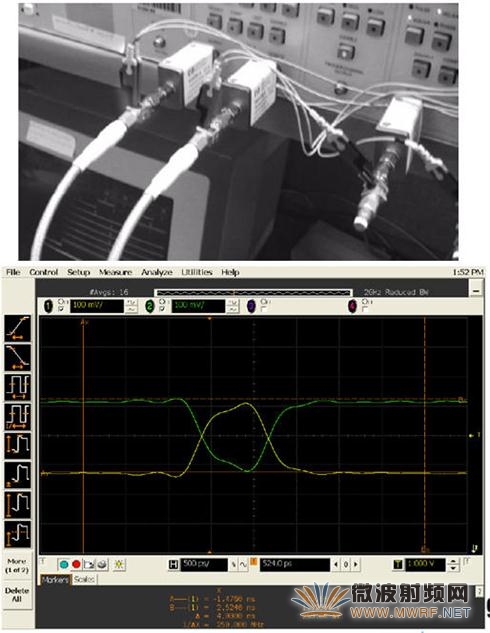

5.設置脈沖寬度:在脈沖碼型發生器上設置脈沖寬度,同時用示波器觀測。

以300Mbps計量指標為例:
設置脈沖寬度到850ps,觀測示波器的顯示值。改變脈沖寬度,以致于示波器在1V處的測試結果為850ps-70ps(70ps是示波器的測試不確定度和水平分辨率)。
如果使用老的54845A示波器,測試不確定度是+-((0.007%* Δt)+(full scale/2x memory depth)+30ps)=+-30.15ps。水平分辨率增加5ps。增加35ps測試冗余度(margin)。
如果使用DSO80204B/90204A,時間精度更高達到0.0001%,測試不確定度更小。
最終調整脈沖碼型發生器,直到測試結果為780ps為止。

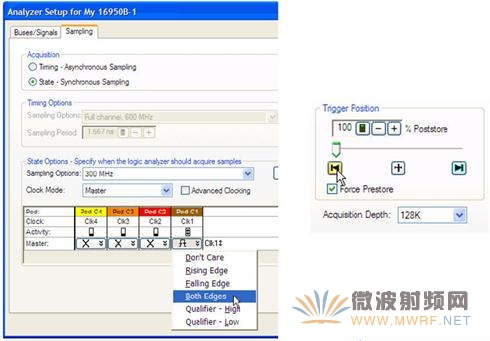

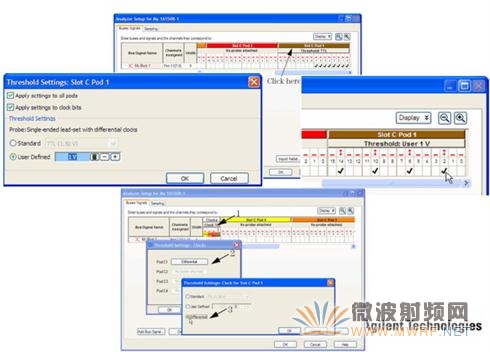

6.設置邏輯分析儀軟件
在邏輯分析儀的使用軟件界面上進行信號設置。

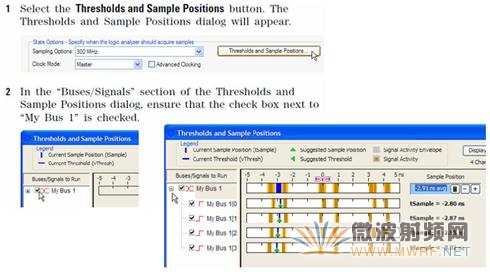

7.運行Eye Finder

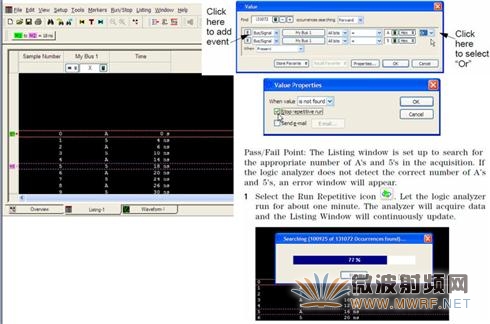

8. 查看測試結果

9.測試其他Pod和其他數據速率指標

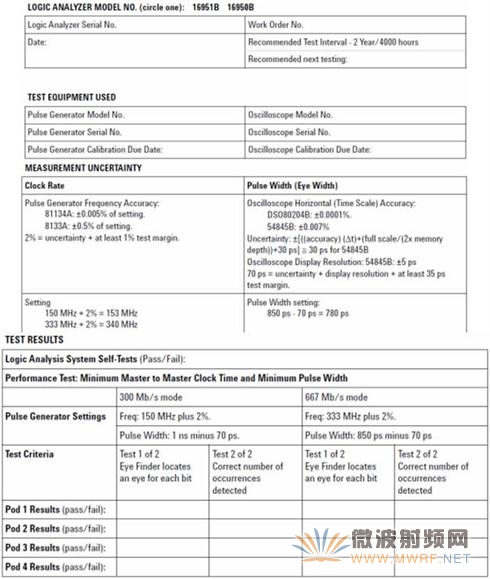

10.生成測試報告
