一、基礎術語

晶體振蕩子是利用晶體特有的壓電現象，是可以從機器的諧振中產生一定頻率的元件。
隨著集成電路技術的進步，以前只能用大規模計算機系統才能處理的各種機器控制，現在也可以使用1個IC或LSI進行控制。IC、LSI的操作中，時鐘基準信號不可欠缺，晶體振蕩子可以生成時鐘，并且具有高波段穩定性、無需調成、小尺寸的特點。現在，晶體振蕩子被廣泛應用于衛星通信、移動通信機器中，也用于汽車、電視機、電腦、甚至是DVD機器等信息家電領域。可以對應各種不同用途。

共振頻率

在石英晶體的共振特性中，共振頻率是兩點阻抗變?yōu)殡娮钑r的較低頻率點。

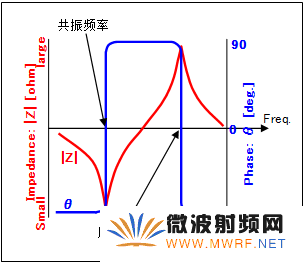

圖.石英晶體共振特性

阻抗Z變?yōu)殡娮柙r，兩點之間的頻率。在這兩點上，相為0。

其中頻率較低的點稱為共振頻率。另外一個點稱為反共振頻率。

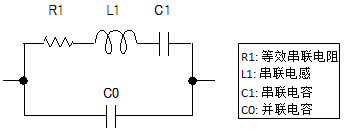

等效電路

下圖所示的是由電阻、電感和電容組成的石英晶體的共振特性。R1在等效電路中稱為等效串聯電阻，是石英晶體的重要特性。



等效串聯電阻 (R1)
石英晶體等效電路串聯支路中的電阻。

負載電容 (Cs)
讓石英晶體具有負載共振頻率的電容。
在實際振蕩電路中，連接石英晶體的實際電容是由外部負載電容、IC雜散和PCB等產生的。

也可用下述公式進行計算:



負載共振頻率 (fL)
負載共振頻率是石英晶體中負載電容串聯的共振頻率，這一頻率比共振頻率高。
由于實際值與石英晶體規范中額定值之間的電容差，所以實際和額定振蕩頻率間存在頻差。

也可用下述公式進行計算:



拉敏性
上圖顯示了負載電容變化產生的負載共振頻率 (fL) 偏移。
此圖中每個點的斜率就是拉敏性。
參見下圖。在負載電容為6pF時，拉敏性是-17ppm/pF。 (負載電容變化1pF時，頻移為17ppm)

也可用下述公式進行計算:



導納圓
下圖是在導納平面坐標 (電導—電納) 上繪制的石英晶體共振特征。由于畫成了圓形，因此稱為導納圓。
在頻率低于共振頻率時，導納靠近原點。
在頻率增加時，導納按順時針方向畫圓。



振蕩裕量/負阻分析
即振蕩停止的裕量，這也是振蕩電路中最重要的術語。
振蕩裕量取決于組成振蕩電路的元件 (石英晶體、MCU、電容器以及電阻器) 。
村田推薦維持5倍或更大的振蕩裕量。
詳細內容請參閱“振蕩裕量說明”。

負阻 (-R)
負阻是用阻抗表示的振蕩電路信號放大能力。
由于其作用與電阻相反，所以是負值。
負阻絕對值小說明振蕩電路的放大能力低。
振蕩電路中的負阻取決于CMOS逆變器的特性、反饋電阻、阻尼電阻和外部負載電容。



驅動功率
驅動功率是指振蕩電路中石英晶體的功耗。
它不僅取決于石英晶體的等效串聯電阻，還取決于組成振蕩電路的元件 (MCU、電容和電阻) 。
在驅動功率超額時，頻率—時間性能會出現不正常特性。在設計振蕩電路時，最好檢查一下驅動功率。

C-MOS逆變器
C-MOS是互補MOS，組成了相互連接的p和n型MOSFET。
在下圖中起到逆變器 (邏輯逆變電路NOT) 的作用。



振蕩電路
在裝有C-MOS逆變器或晶體管的放大電路中，所謂的“振蕩電路”就是將輸出連接到輸入，以便持續放大反饋。
只有通過石英晶體反饋才能選擇并放大共振頻率的信號。

電路匹配
構成電路的元件 (C-MOS逆變器、石英晶體、電阻和外部負載電容) 組合，會改變振蕩特性。
因此，必須組成適當?shù)碾娙萁M合，以獲得強大的振蕩電路。這種檢查和調整也稱為電路匹配。

標稱頻率
標稱頻率是指石英晶體生產商指定的石英晶體頻率。
必須要知道的是，由于MCU、PCB和外部負載電容的不同，實際振蕩頻率會偏離標稱頻率。

頻率容限
是指操作環境中振蕩頻率最大允許偏差的頻率范圍。通常根據標稱頻率用ppm表示。

振蕩電路元件：

反饋電阻
在振蕩電路中，反饋電阻與C-MOS逆變器并聯連接。它可能集成在MCU上。
它的作用是平衡逆變器I/O間的DC電壓，而逆變器將起到放大器的作用。
在反饋電阻沒有集成在MCU上時，最好使用1Mohm作為外部反饋電阻。

阻尼電阻
阻尼電阻用于振蕩電路中C-MOS逆變器的輸出端。其作用是減小振蕩幅度，以降低降低功率。另一方面，必須注意振蕩裕量，因?yàn)槌~的阻尼電阻會引起振蕩停止。
通常阻尼電阻的使用范圍是從0到2kΩ，它取決于MCU的特性。

外部負載電容
外部負載電容用于振蕩電路接地逆變器的輸入端和輸出端。
它是直接影響負阻和振蕩頻率的重要元件。
這些電容在CERALOCK®中稱為“負載電容器”。另一方面，在石英晶體中，將其稱為“外部負載電容”，以區別于負載電容“Cs”。
通常將兩個相同的電容用作外部負載電容。
5到10pF作為外部負載電容是很適合的，這將取決于MCU的特性和安裝基板的寄生電容。

二、振蕩裕量

振蕩裕量是指振蕩停止的裕量，這是振蕩電路中最重要的術語。該裕量是以石英晶體電阻為基礎的比值，表明振蕩電路放大能力的大小。理論上來說，在裕量大于或等于1時，振蕩電路可以運行。但是，在振蕩裕量接近1時，由于振蕩啟動時間過長等原因，模塊運行可能會失敗。可以通過增加振蕩裕量來解決此類問題。

計算

可以使用如下方法計算振蕩裕量:
振蕩裕量[倍] = |-R|/R1spec
|-R|: 負阻
R1spec: 規范中規定的石英晶體等效串聯電阻最大值。
請參考石英晶體目錄或數據表中的R1 spec值。
可以測量實際振蕩電路的負阻。
最好使振蕩裕量大于或等于5倍。

測量方法

1、測量要求
·  PCB
·  石英晶體(具有等效電路常數數據)
·  電阻(SMD)
·  測量儀器(示波器、頻率計數器或是其它可以觀察振蕩的儀器)

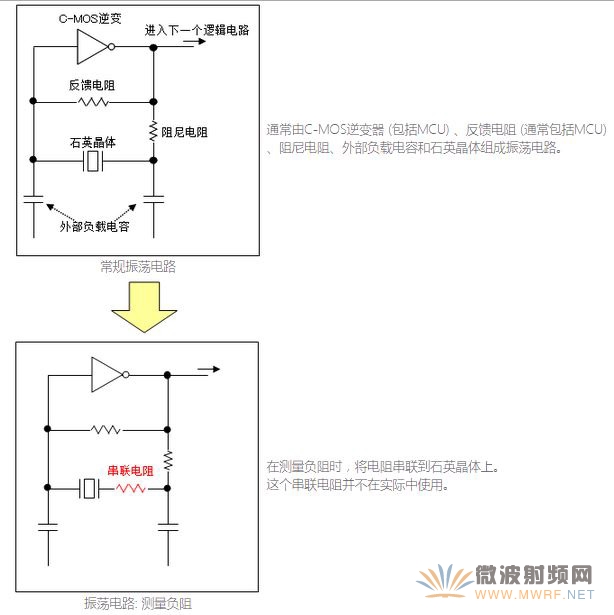

2、將電阻串聯到石英晶體上，并檢查振蕩電路是否工作。

3、如果2) 證實有振蕩，就增大電阻。如果沒有振蕩，就減小電阻。
4、找出最大電阻(=Rs_max) ，即振蕩停止前的電阻。
5、用Rs_max測量振蕩頻率。

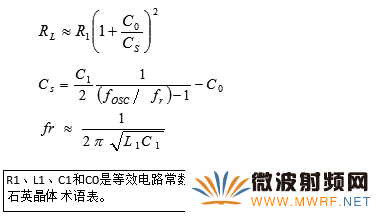

6、通過以下公式計算有效電阻RL

7、通過以下公式計算負阻|-R|:

簡單方法

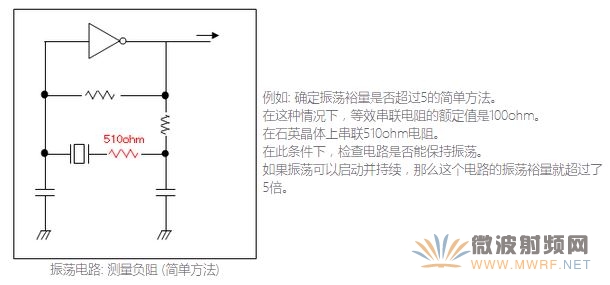

1、我們用簡單方法來查看一下振蕩裕量是否超過5倍。
·  準備一個石英晶體等效串聯電阻額定電阻5倍的電阻器。
·  將準備好的電阻器串聯到石英晶體上。
·  檢查振蕩電路是否正常工作。
2、判斷
·  振蕩電路是否正常工作，也就是振蕩停止裕量大于等于5倍。
·  如果振蕩電路不工作，振蕩停止裕量可能小于5倍。
·  在振蕩停止裕量小于5倍時，最好減小阻尼電阻或是外部負載電阻。
判斷
請使用振蕩裕量大于5倍的振蕩電路。
在實際使用中，從理論上來說，如果振蕩裕量大于或等于1倍，應通過振蕩電路是否工作來考慮振蕩裕量的變化。
如果振蕩裕量較低，很可能會出現振蕩故障。因此，最好檢查一下振蕩裕量，并考慮電路條件，以保持足夠的振蕩裕量。
注意
·  影響振蕩裕量的不僅是石英晶體特性，還有組成振蕩電路的元件(MCU、電容器和電阻器) 。因此，在使用MCU組裝模塊時，最好檢查一下振蕩裕量。
·  最好對串聯的電阻器進行評估。請不要在實際使用中使用此類電阻器。
·  最好檢查模塊的功能。振蕩電路的頻移很可能會造成模塊無法正確工作。
·  在測量中應當使用夾具和插座，但是它們的雜散會對振蕩裕量產生影響。




三、驅動功率

驅動功率是指振蕩電路工作時石英晶體的功耗。保持石英晶體低于驅動功率是很重要的。超過驅動功率，可能會引起頻率和等效串聯電阻的意外變化。

計算

按如下方法計算驅動功率:
驅動功率= I2?R1
I: 驅動功率[有效值]
R1: 石英晶體的等效串聯電阻
驅動功率是指在振蕩電路工作時通過石英晶體的電流。可以在實際振蕩電路上測量勵樣子電流。
可以通過網絡分析儀等儀器來測量R1。

測量實例



1、測量設備和裝置
·  PCB
·  石英晶體(具有等效電路常數數據)
·  示波器、電流探針

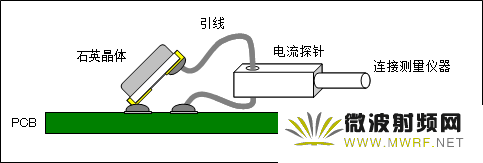

2、焊接一根引線，并如下圖所示放置電流探針。
3、給PCB提供電壓，并在示波器上觀察勵樣子電流波形。
4、計算勵樣子電流的有效值
如果波形是正弦波或與之類似的波形，就使用Ip-p/2√2計算有效值數字示波器具有讀取有效值的功能。
5、通過上述公式計算驅動功率。

判斷



測量的驅動功率不應超過石英晶體規格的驅動功率。

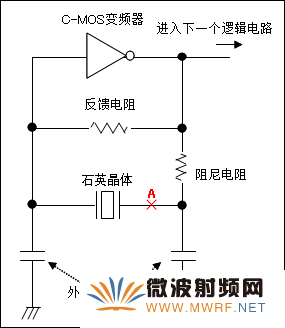

只測量通過石英晶體的電流。所以應將電流探針放于A點。

振蕩電路: 正常條件

從水晶盤的一側脫焊，并通過穿過電流探針的引線連接到PCB上。

連接電流探針

四、振動頻率

振動頻率是指與石英晶體一起工作的振蕩電路的實際頻率。振動頻率由石英晶體決定，并受MCU、外部負載電容、PCB雜散電容等的影響。

測量方法

振動頻率通過以下方程來計算。
負載共振頻率，fr: 共振頻率，Cs: 負載電容，C0、C1: 等效電路常數

測量方法1

1、測量設備和裝置
·  振蕩電路
·  頻率計數器
·  放大器(或是帶有輸出信號的示波器)
·  探針

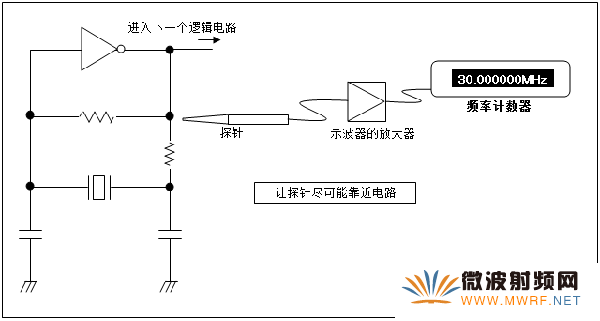

2、按照下圖所示準備測量設備。請盡可能延長示波器中Y軸的范圍。
3、讓探針盡可能靠近振蕩電路。
4、從頻率計數器上讀取頻率。
注意
·  請不要讓探針觸碰振蕩電路。由于探針的輸入電容，實際振蕩頻率會降低。
·  請注意，示波器中顯示的頻率精度是不夠的。
·  請注意數字示波器因量化誤差而產生的采樣率或平均數。
測量方法2
1、測量設備和裝置
·  振蕩電路
·  光譜分析儀
·  天線(可以用作天線的同軸電纜)

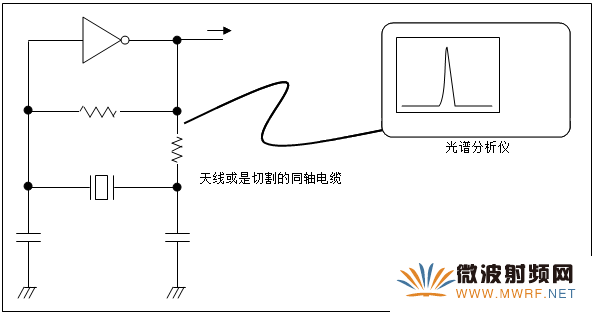

2、按照下圖準備測量設備。
3、讓天線盡可能靠近振蕩電路。
4、讀取光譜分析儀響應的峰值頻率。
注意
·  請不要讓天線觸碰振蕩電路。
·  請使用小量程的光譜分析儀測量響應，以提高精度。
注意
測量頻率時，為了防止對探針等產生的影響，不要讓任何物體接觸振蕩電路，這很重要。
如果探針接觸振蕩電路聯通探針電容，會使振蕩頻率偏移。

振蕩電路: 使用計數器測量頻率

振蕩電路: 通過光譜分析儀測量頻率

五、振蕩幅度

振蕩幅度指在振蕩電路的輸入和輸出端的電壓幅度。
測量方法
1、測量設備和裝置
·  振蕩電路
·  示波器
·  探針

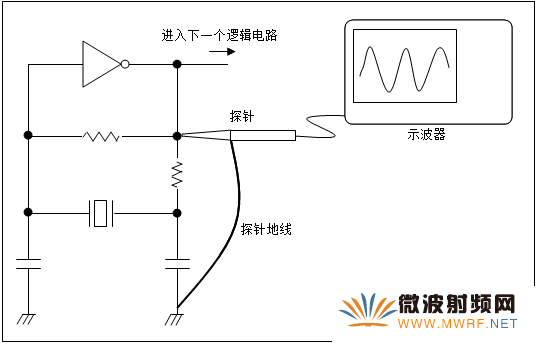

2、將探針連接到MCU (變頻器) 的輸入或輸出端，并且讀出示波器中波形的峰值。
注意
·  用于此種測量的示波器和探針的頻率調節能力應當比測量頻率的高兩倍以上。
·  最好使用高阻抗探針來防止對振蕩電路的影響。
特別是最好避免將無源探針連接到變頻器的輸入端。
經驗證，示波器裝備的無源探針通常比逆變器輸入阻抗低，而且還會造成振蕩停止。
村田通常使用阻抗為10Mohm/2pF的探針。
