與Wave1，WiMAXForum®標準比較，Wave2 Radio Conformance Test標準在移動WiMAX™的系統特性上有些新的規格，因此需要一些新的測試能力。而測試Wave 2 Profiles功能，對于成功建置移動WiMAX的服務至關重要，隨著移動WiMAX技術在全球的快速普及，量測儀器具備該測試功能已刻不容緩。

    DL/ULAMC2x3區帶

    802.16標準支持不同類型的適應性調變與編碼(AdaptiveModulationandCoding, AMC)區帶，Wave 2的符合性測試是以2 bins x 3 symbols的磚塊式結構來測試AMC區帶。

    IO-MIMO的特性

    1.雙天線的矩陣A：時空編碼(space-timecoding,STC)(DL-PUSC)

    STC會以稍微不同的編碼方式，傳送每一個符號碼的數據兩次，讓接收器有兩次機會可以接收數據。如圖1右上角的方程式所示，如果接收器具有信道(h0和h1)的相關訊息，就可以解出傳送過來的符號碼s0和s1。通道是依據導頻量測結果所估測出來的。

    矩陣A是一種分集(diversity)技術，可以提升接收器的接收能力，因此能帶來更大的涵蓋范圍以及更高的有效數據傳輸率，但無法提升數據的傳送速率。在標準中，數據速率以Rate1稱之。訊框中的前導信息碼(preamble)和第一個DL-PUSC區帶不可以是STC，因?yàn)樗锌蛻舳硕夹枰邮盏幕綟CH和MAP信息，且這些只能從天線0發射出去。第二個DL-PUSC區帶可以專門做為STC區帶用，且這個區帶會以合適的編碼方式，從兩支天線發射出去。

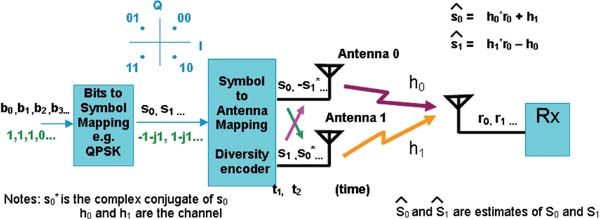

 圖1：矩陣A(STC)的示意圖

    2.雙天線的矩陣B：垂直編碼(2x2MIMO)(DL-PUSC)

    Wave2的另一種MIMO是采垂直編碼方式的矩陣B。垂直編碼指的是發射器會取一組資料(稱為“層”)，將它分給多支天線同時發射，只要有兩支發射天線，就可以將數據速率加倍。

    如同矩陣A一樣，只要有信道的相關訊息，就可以解出信號，信道也是通過量測導頻信號估測出來的。第一個DL-PUSC區帶不能是矩陣B，且前導信息碼和第一個DL-PUSC區帶只能從天線0發射出去，但矩陣B的區帶則可以從兩支天線發射出去。安捷倫89600S向量信號分析儀是唯一可以做到準確相位同調的WMAXMIMO分析儀，進行雙通道分析。

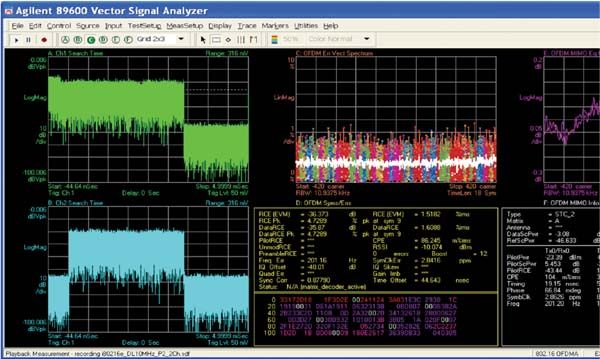

圖2：利用安捷倫89600S向量信號分析儀測試WiMAXMatrixB下傳信號。左上為天線0所發射的時域信號，左下為天線1

    以一個2x2的MIMO系統為例，每一對天線之間共有4個衰減通道，在圖3中以hxx表示，每一個信道模型(channelmodel)都含有多條衰減路徑。

    WiMAXForum已針對移動WiMAX發展出特定的信道MIMO模型，包含ITU行人B或車輛A的信道模型，并加入適用于每條路徑的空間關聯矩陣。安捷倫N7615BSignalStudio支持Wave 2 System Profile的信號產生需求所加入的新功能包括：下鏈傳輸?shù)腗atrix A和Matrix B信號、在波形中嵌入MIMO衰落特性、上鏈傳輸?shù)腃ollaborative MIMO、產生HARQ叢發信號、以及上鏈傳輸?shù)腟ounding Zone等。

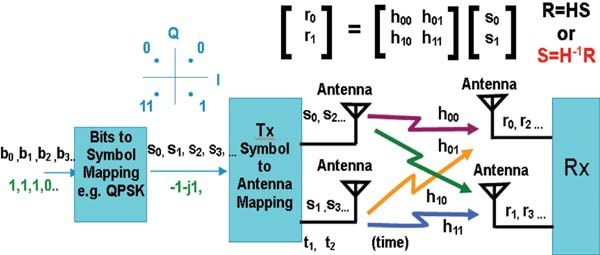

圖3：矩陣B(2x2MIMO)的示意圖

    2.兩個用戶臺(SS)共享的空間多任務技術－每個都有一支發射天線(UL-PUSC)

    進行上鏈傳輸時，共享的空間多任務(collaborativespatialmultiplexing)技術可以讓兩個用戶臺在同一個子信道上傳送數據，以提高上鏈信道的數據傳輸率。雖然每個用戶臺只有使用單支發射天線，但有效性就如同單一裝置上有兩支發射天線一樣。

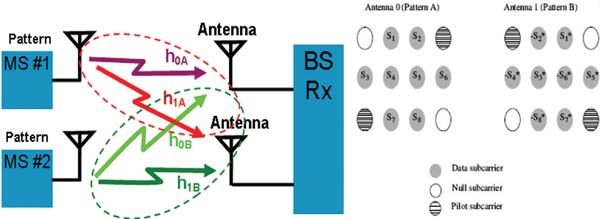

    每個用戶臺都會以含獨特導頻信號的不同型態進行發射，如圖4的右邊所示。

    每個用戶臺和基地臺(BS)之間可以使用不同的信道模型，例如，一個用戶臺可能以行人的速度移動，而另一個用戶臺則是以車輛的速度移動。

IO-BF(波束成形)的特性

    1.含專屬導頻信號的DL-PUSC和AMC2x3

    一般而言，基地臺會對所有屬于它正在使用之通訊區段內的導頻信號進行調變，而不管那些子通道是否已分配給叢發數據使用，且用戶臺會使用下鏈傳輸中的所有導頻信號進行信道估測。然而，使用波束成形(beamforming)技術時，只會針對特定的用戶臺，將一群子信道中的導頻信號加以波束處理，因此，用戶臺能夠?qū)Ｗ⒃趯?duì)的導頻信號上是極為重要的。在專屬的導頻信號模式中，基地臺只會對被分配到的子信道中的導頻信號進行調變，而用戶臺也只會使用所分配到的特定導頻信號，進行信道估測。

    2.不使用子信道輪替功能的UL-PUSC

    子通道輪替(sub-channelrotation)是WiMAX上鏈傳輸在大部分上鏈區帶（除了AMC&ranging/快速響應/ACK區帶以外）的正常運作模式之一。在每個時槽的期間內（例如UL-PUSC為每三個符號碼），會將子通道重新編號，以便將不同的實體子信道分派給特定的邏輯子信道使用，這部分詳述于802.16標準的8.4.6.2.6小段。由于數據在不同時間是以不同頻率進行傳送的，因此可以提升對信號衰減或干擾的免疫力。在波束成形的過程中，基地臺會依據與用戶臺之間的信道狀況信息，按照不同的權重，透過不同的天線將信號導向特定的用戶臺。如果發射頻率會不斷隨子信道輪替而改變，將會很難做到，因?yàn)橥ǖ酪矔?huì)不斷地改變，因此，使用波束成形技術時，最好關閉子信道輪替功能。

    3.上鏈傳輸?shù)脑囂絽^(qū)帶(TypeA)

    進行上鏈傳輸試探時，會在上鏈通道中分配一個特殊的試探區帶(soundingzone)，它會占用所有的子通道，長度為一個或多個符號碼的傳輸時間。基地臺可以命令用戶臺使用所分配到的這個區帶來發射一個試探信號，此信號是基地臺已知的數據序列。基地臺會由此試探信號量測信道的頻率響應，并利用這項信息來決定該使用哪一種波束成形才合適。試探的方式有兩種：TypeA和TypeB，Type A使用的試探頻帶包含18個連續的次載波，Type B的頻帶則是依據指定的下鏈次載波排列法（如PUSC）來分配的。Wave 2中只要求支持Type A。

適用于WiMAX的安捷倫N7615BSignalStudio支持DL/ULAMC 2x3區帶、矩陣A、矩陣B、上鏈PUSC區帶的共享空間多任務、以及上面IO-BF的特性下列出之所有功能的測試需求。如需更詳細的信息，請參閱N7615B的網頁www.agilent.com/find/N7615B。而業界共享的向量分析軟件安捷倫89601A，可支持WiMAX雙通道MIMO分析、STC、AAS，以及支持動態自動配置，自動解譯及顯示FCH, DL-MAP, UL-MAP。提供最多分析圖形及表格，幫助您迅速的除錯與分析。

    于10月中旬舉辦的WMAX插拔大會與會員大會，安捷倫也將展示W(wǎng)iMAX完整的測試方案:從研發、設計驗證、生產測試、通信協議認證測試、互通測試，到網絡布建，提供最完整測試解決方案。安捷倫功能強化的量測解決方案，可以用準確且合乎成本效益的方式來測試MIMO和其它Wave2的Profiles，并提供最新的工具，以滿足工程師在移動WiMAX信號分析、信號產生，以及對終端產品功能測試上的需求。
