0 引 言

    在各種通信設備和終端電子產品設計方法中，為使產品具有更強大的功能，越來越多地采用了嵌入式系統，WiMAX無線通信設備亦是如此。因此設計和開發現代網絡和通信技術中的安全技術時，必須和嵌入式技術結合在一起。本文提出和實現了一種基于AES-CCM加密算法和ARM+VxWorks嵌入式系統的WiMAX無線接入設備加密技術解決方案，并給出了算法模塊在設備中的應用方法。

    1 算法實現原理

    AES對稱密碼已經廣泛應用于數據的保密和數據完整性認證。在具體運用時，都會選擇一種具體的工作模式。目前AES算法已有多種工作模式，例如：ECB，CBC，CFB，OFB，CRT，CCM，GCM和AESKW。其中CCM(Counter with Cipher Block Chaining-Message Authentication Code)模式是一種同時提供加密和鑒別服務的全新操作模式。

    1．1 CCM模式原理

    使用CCM模式的基本條件包括，發送方和接收方定義相同的分組密碼算法Ek()(這里為AES加密算法)、密鑰K、記數器發生函數、格式化函數F()和鑒別標記長度Tlen、有效載荷長度Plen、隨機值N。加密算法過程如下：

    Step 1：計算格式化函數F(N，A，P)，產生數據塊序列B0，B1，…，Br(每塊為128 b)；

    格式化函數F將N，A，P整合在一起，并分組為r個數據塊。對數據塊加密，得到MAC值T，加密計數器發生函數產生的計數塊，加密所得sj和P與T異或得到密文C。解密過程則相反。

    1．2 AES算法原理

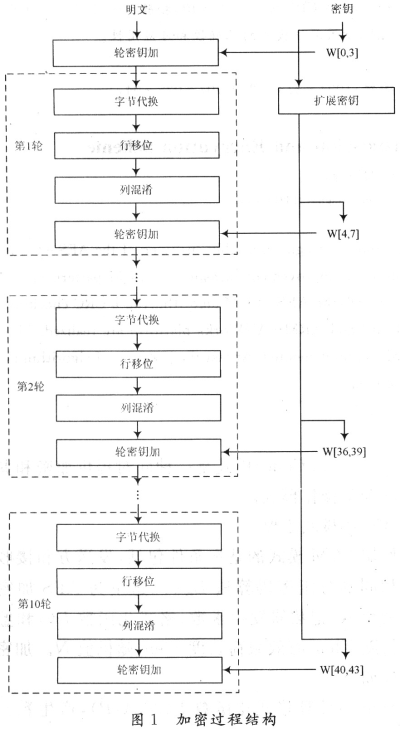

    AES算法加密過程由4個不同的處理階段組成，稱為：字節代換、行移位、列混淆、輪密鑰加。輸入數據數組state進行10輪上述處理后，得到加密密文。結構如圖1所示。

    2 WiMAX中CCM應用規則改進

    在802．16協議中規定PDU數據包加密后結構如圖2所示。

    6個字節的包頭和4個字節的PN不需要經過加密處理。PN(Packet Number)在協議中規定用于防止重放攻擊，如當前收到的數據包的PN小于前一個數據包的PN時，當前收到的數據包將被丟棄。PN在發第一個包時值為1，以后每發一個包則加1。由于PN和包頭都未經加密處理，當竊聽者得到一個PDU時，將得到當前PN，并推導出以后各個數據包的PN值。因此引進CCM模式雖然能提高攻擊者進行重放攻擊的難度和成本，但并不能在技術上徹底防止重放攻擊。這里采用對PN進行加密處理來防止由于PN值泄露而遭受可能的重放攻擊。加密算法選擇AES算法，密鑰為802．16協議中的密鑰加密密鑰(KEK)。AES，KEK在系統中是用于對傳輸加密密鑰(TEK)進行加密處理的，本身已經存在于系統中，而且被良好地設計，在控制信息交互過程中，KEK定時更新。因此采用該方法不會給系統帶來額外的開銷，不需要引入新的加密算法，不需要維護密鑰。采用該方法PDU加密后結構如圖3所示。

    由于對PN進行AES加密處理，因此加密后的PN長度將為16個字節。這降低了傳輸數據中有效載荷DATA的百分比，不過在實際應用中DATA往往達到上千或上萬個字節。因此為提高安全性和抗攻擊性，犧牲如此少的傳輸效率是值得的。

    3 AES-CCM算法實現及結果分析

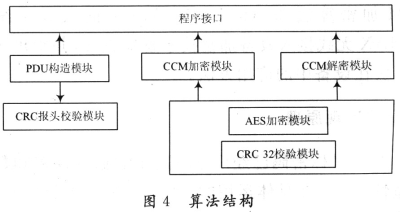

    算法模塊基于富士通3400 wiMAx開發板ARM+VxWorks平臺開發，采用通用C庫函數，可以方便地移植到各種需要安全加密處理的嵌入式產品中。程序提供兩個接口，AES算法接口和AES-CCM算法接口。前者可以用于對傳輸加密密鑰TEK的加密處理，后者可以用于對傳輸數據的加密處理，使用者只需簡單的調用函數即可。程序框圖如圖4所示。

    程序中實現了802．16 MAC PDU的構建、8 bCRC報頭校驗、32 bC2RC PDU校驗、CCM加密模塊、CCM解密模塊、AES加密模塊。

    3．1 算法關鍵模塊實現

    3．1．1 CCM加密模塊

    AES-CCM算法中，加密函數使用128 b密鑰長度的AES算法。加密前后WiMAX MAC PDU結構變化如圖5所示。

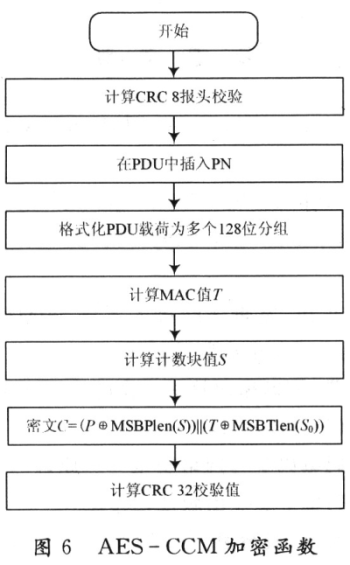

    CCM加密模塊流程如圖6。該模塊輸入為密鑰K和明文P。在計算MAC T和計數塊S時，調用AES加密程序。

    3．1．2 密鑰K

    在密鑰生成方法中，采用了隨即函數rand()和系統時鐘函數tickGet()，可以保證密鑰的惟一性和更高的不可推測性。程序如下：

    3．1．3 計數器發生函數

    計數器發生函數產生的計數塊，由PDU報頭，PN，遞增的整數i構造，長16個字節即128 b。函數如下：ctr preload為數組名，該數組用于存放生成的計數塊；modu為指向PDU數據的指針；pn vector為PN；i為遞增的整數，每計算一次計數塊后加1。

    3．2 算法模塊應用方法設計和實現

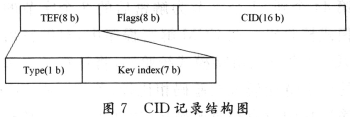

    算法模塊的應用方法主要根據TEK(傳輸加密密鑰)和CID(連接標志)的對應關系設計。在802．16協議中每一個CID都對應惟一的密鑰資源，因此可以根據CID找到對應的密鑰。在系統中創建兩個表，一個是TEK表：用于存放加密密鑰；另一個是CID表：用于存放CID值和對應密鑰索引。CID表中記錄結構如圖7所示。Type字段表示使用的加密方法，O表示DES-CBC，1表示AES-CCM；Key index字段值表示該CID標志對應的密鑰信息，在TEK表中的索引位置；CID字段表示CID標志值。

    3．3 算法測試

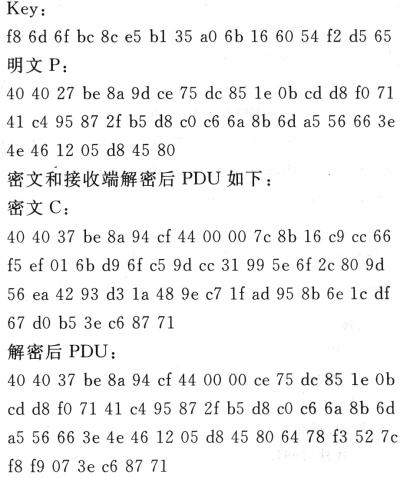

    測試密鑰Key和數據PDU如下：

    發送端加密后的密文，一共包含3個部分。起始的10個字節為6個字節的PDU報頭和4個字節的PN；從末尾算起的4個字節為32 b的CRC校驗碼；其余分別是33個字節的凈荷密文和8個字節的分組鏈接模式校驗碼密文。

    接收端解密后的PDU起始10個字節為報頭和PN；其后的33個字節和明文P的33個字節的數據凈荷相同；最后的4個字節為CRC校驗碼，用于接收端的CRC校驗。

    第44個到51個字節為解密后的8個字節的分組鏈接模式校驗碼。在CCM解密程序中，對解密后得到的PDU，計算分組鏈接模式校驗碼，將計算結果和解密所得的分組鏈接模式校驗碼相比較，若相同則表示密文在傳輸過程中沒有被篡改破壞，這樣可以校驗傳輸數據的完整性。

    上述結果表明本文設計的AES-CCM模塊和模塊應用方法，能正常工作，能滿足WiMAX設備的實際需要。

   4 方案比較

    當前，WiMAX設備方案提供商，對數據加密模塊主要有2種實現方案：

    (1)采用專門的硬件算法模塊；

    (2)采用高速DSP芯片。

    方法(1)的優點是速度快，價格便宜但可擴展性和可升級性不強；方法(2)既有速度快的優點，也有很好的可擴展性和可升級性，但成本比較高。在采用這2種方案的設備中，通常需要一個額外的嵌入式系統來控制通信設備的運行，因此系統會比較復雜，成本較高。

    本文的設計方法，將算法設計成嵌入式系統的一個軟件模塊，使用時只需直接調用即可。優點是：使用方便，而且由于系統沒有外接獨立的加密模塊，可以有效地降低系統的復雜度和成本。缺點是：加密工作由主控CPU來完成，會占用相當一部分系統資源，因此適用于那些沒有復雜功能的通信設備，例如端口較少的無線接入設備或WiMAX網卡等。

    5 結 語

    目前在IEEE 802.16和802.11i協議中，都采用AES-CCM算法為數據加密算法，并被包含在RFC3610中。在這種情形下，本文在對該算法深入分析后，對AES算法和CCM模式的隱患給出了改進，并給出了嵌入式WiMAX開發板平臺下的AES-CCM算法實現和應用方法的設計及實現。
