淺析ICS直放站的應用

2010-08-08 來源：虹信通信字號：大中小

　　由于常規無線同頻直放站由于隔離度有限，其施主天線從空中接收的信號中，將不可避免的包含一些重發天線發出的覆蓋信號又通過各種途徑反饋回來形成同頻干擾信號，這些信號對直放站造成干擾，影響其輸出波形質量，甚至容易引起直放站自激，由于這些干擾信號是直放站自身的產物，其頻率就是直放站的工作頻率，因而這種干擾問題無法通過常規的無源射頻濾波器技術手段在頻域上解決。

　　為了保證直放站的輸出波形質量以及避免直放站自激必須設置增益保護帶 (GM)，使得直放站的增益小于天線隔離度10~15 dB。即使在隔離度受到限制的情況下，直放站的增益也需要進行嚴格控制，直放站的增益每降低6 dB，覆蓋范圍就將縮小到原來的一半，可見隔離度對于常規的無線直放站使用效果具有很大的影響。

　　ICS=Interference Cancellation System 即干擾消除系統，對于工作頻帶內的干擾信號，常規的射頻濾波器沒有很好的辦法在頻域上進行解決。而通過ICS，則可能通過數字處理技術來對干擾信號進行消除。ICS系統在高增益和高輸出(20W、40W)的情況下能夠滿足所有的RF指標，例如雜散發射。ICS系統對多徑反饋信號的消除一般可達30dB以上。即使反饋干擾信號比基站信號大的情況下，ICS系統仍然能夠保持覆蓋信號質量。ICS系統提供的鏈路裕量可以使得系統工作在高增益(100dBmax)的狀態下，所以即使是極微弱的信號也能夠得到放大。ICS系統消除了由重發天線到施主天線的反饋干擾引起的一些問題，例如系統自激以及信號質量惡化，解決無線直放站設備自激，降低無線直放站工程的安裝需求。

　　普通無線直放站產品的問題主要是重發天線與施主天線之間的反饋是最主要的干擾。其他的信號反饋通道包括一些或遠或近的建筑物，車輛，樹木等反射回來的信號。這些信號同樣也會是從施主天線端引入的干擾。而Gain Margin(GM，增益富余)= 隔離度 – 增益， GM<0時，直放站易發生自激， GM小于系統的信噪比要求時，直放站只是個噪聲發生器通常應用條件下，選擇直放站的GM = 15。使用ICS直放站可以允許GM<0，干擾信號可以比基站信號大15個dB對天線的隔離度要求降低,使得工程安裝更簡便相同的天線隔離度條件下,可以實現更大的增益以及輸出。

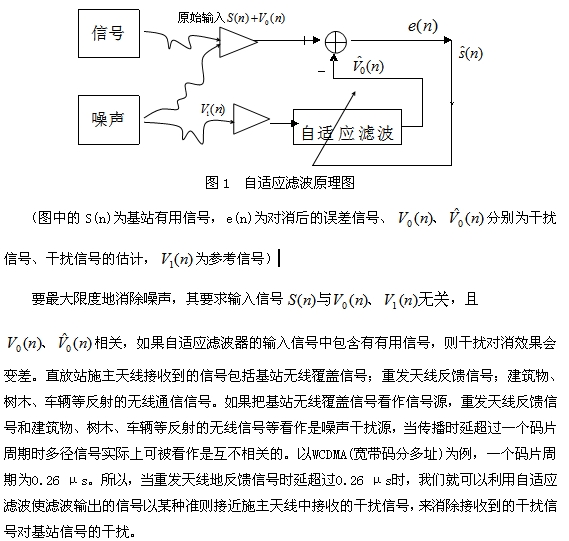

　　ICS直放站采用了軟件無線電及數字信號處理技術，實現有一定的技術門檻。ICS技術主要采用干擾自適應消除技術來達到消除干擾的目的。自適應濾波能有效地在未知環境中跟蹤時變的輸入信號，使輸出信號達到最優。其原理圖如圖1所示。

　　使用ICS直放站，性能上，輸出波形質量更好，還能夠有效防止自激。相同的天線隔離度應用條件下，可以將直放站增益增大30dB，進而提供更大功率的輸出。延伸覆蓋區范圍，提高覆蓋質量。經濟上，由于對天線隔離度要求降低帶來的低安裝、運維費用，也可以避免由于選址帶來的額外費用增加，使直放站價格低廉。其易用性強，可適用于全氣候環境，有電源接入，滿足視距傳輸即可應用，對于天線隔離度的要求也更寬松。相對于光纖直放站，它無需鋪設光纖;相對于無線直放站，對于隔離度的要求更低;相對于移頻直放站，不需要引入近遠端，工作在同一頻率。

　　ICS是現在直放站的熱點技術之一，即將成為無線直放站的主力產品，將替代傳統模擬無線直放站,將在一些經濟較發達地區占有較大的市場份額。由于ICS直放站具有高增益，高功率和高穩定性和易維護性，ICS直放站將搶走了一部分基站的市場份額。

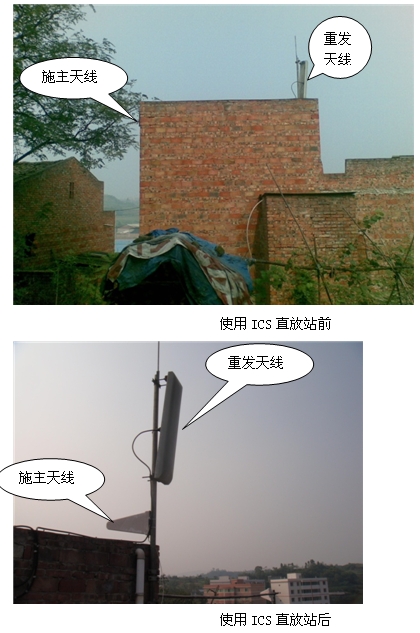

　　ICS直放站主要應用場景：

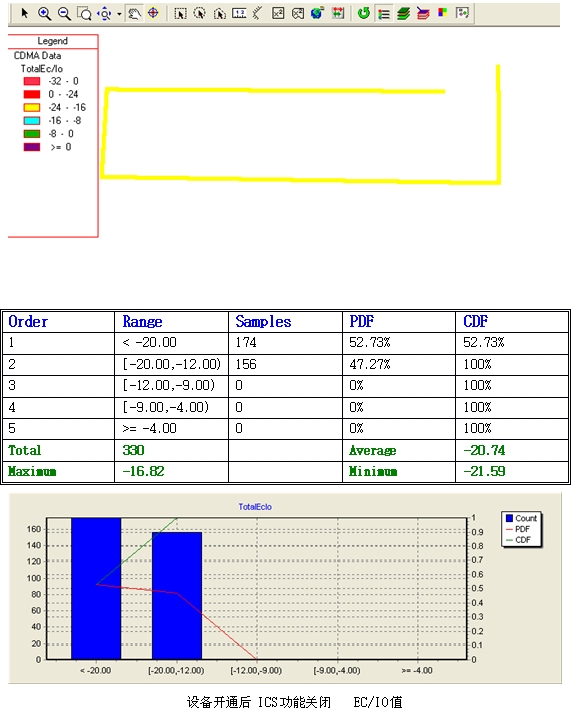

　　ICS設備開通后ICS功能關閉，EC/IO：
