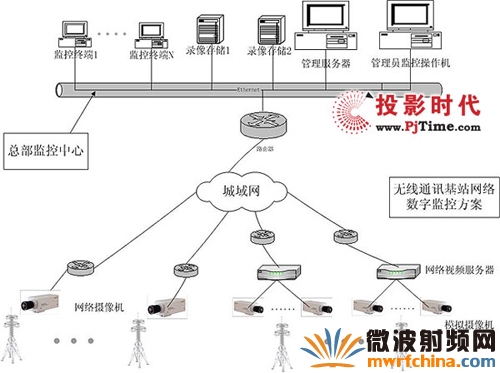

1.系統構成

無線基站或變電站網絡數字監控系統主要是對戶外的無線基站或變電站進行視頻監控，它由分站監控前端和總部監控中心兩部分組成。

分站監控前端包括網絡攝像機（或視頻網絡服務器）、云臺（可選）、火災或防盜等報警信號發生器（可選）等組成。監控前端負責將音視頻、報警等信號，轉換壓縮成網絡數據包，經專用網或互聯網傳回總部監控中心進行集中處理。監控前端還可為用戶提供簡單的WEB訪問，使用戶通過專用網或互聯網實時瀏覽監控前端數字視音頻信號。監控人員還可以通過網絡對監控前端的云臺及鏡頭進行相應的遠程調控，獲得靈活有效的監控效果。

總部監控中心包括管理服務器，數據存儲服務器，監控終端，管理員操作主機。

管理服務器安裝有數據庫管理系統，對工作人員的管理、登錄、瀏覽、控制、刪除、復制、備份等權限，以及各個網絡攝像機的登錄、錄像、瀏覽、控制權限級別進行統一管理。管理服務器還負責報警信號的處理與保存，選擇預定的報警方式準確及時對分站報警作出響應。管理服務器是整個系統運行的管理核心，控制著整個系統數據的流向，提供各種數據的訪問、備份、刪除、檢索權限的的設置與驗證。

數據存儲服務器用于保存從各分站傳回的實時圖像數據，提供實時錄像、定時錄像與錄像檢索回放功能。存儲服務器可根據設置實行自動擦寫循環錄像，達到無人值守的目的。

管理員操作主機主要供系統管理員進行系統管理用，能進行系統配置，數據維護，權限設置等。

監控終端是基于PC的終端設備，主要為監控人員解壓顯示分站前端送回的實時圖像，或回放存儲服務器的數字視頻文件；同時也可作為系統管理終端，登錄管理服務器，完成監控系統的各種管理功能，是監控人員與監控系統進行人機對話的一個主要設備。

2.信號處理

無線基站或變電站網絡數字監控系統主要以專用網或互聯網為數據通信線路，分站監控前端將音頻、視頻、報警統一轉換成網絡數據包，通過專用網或互聯網傳輸?shù)娇偛勘O(jiān)控中心，由中心服務器集中處理。

音視頻信號
音視頻信號由分站監控前端轉換壓縮成可由網絡傳輸?shù)臄?shù)據包，經由專用網或Internet連接傳送到監控中心，供總部監控人員在監控中心實時瀏覽，或由存儲服務器進行存儲。存儲服務器中的視頻數據按可要求自動擦寫，循還錄像。保存在存儲服務器中的音視頻數據，可供工作人員定點定時快速檢索回放。

報警信號
分站監控前端的火災、防盜等不同的報警信號，由報警模塊，通過485總線傳輸?shù)骄W(wǎng)絡攝像機的報警信號接入口，最后轉變成能由網絡傳輸?shù)臄?shù)據包，經由專用網或Internet傳回監控中心的服務器，服務器對不同的信號作出分析，最后根據設置產生聲、光或屏幕等不同的報警信號，也可產生電話、短信、Email異地報警信號,全方位完成報警任務。監控中心還能將產生報警信號的地點、時間、類別自動記錄，供監控人員查詢核對。

控制信號
總部監控人員可通過專用網或互聯網傳送實時控制指令，對分站監控前端的鏡頭及攝像機云臺的進行遠程控制，以利于監控人員選擇不同監控范圍進行觀察，提高遠程監控效果。

3.系統功能

無人值守
系統可以根據軟件設置，對圖像錄制實行自動擦寫，循環錄制，無需人工干預。報警形式也可采用多種形式，既有本地的聲光警示，也可實行電話、短信、Email等遠程報警。監控人員可以任選可行方案，不在總部監控中心也可收到報警信號。

可選錄像
管理員可以根據需要定時定點錄制監控圖像，節省存儲空間；也可選擇保存前端報警前或后的數字圖像，以備意外事故進行相關的核查。

自動報警
報警信號以聲、光、電話、短信、Email等可選形式送達有關人員。

權限管理
對操作本系統的有關人員進行權限設置與驗證，對系統的管理權限、實時圖像的瀏覽、攝像機遠程控制、歷史數字圖像的刪除、復制、瀏覽，都只能由有一定權限的用戶來操作，管理員也可以設置一些不需要權限限制的操作。

集中監視
監控人員可在總部的監控中心監視到所屬分站的監控場景，及時了解分站的運行情況，能極大提高了工作效率。

遠程控制
可以通過專用網或互聯網在總部監控中心對分站監控?cái)z像機的鏡頭、方位等進行遠程控制，提高遠程監控的靈活性與有效性。

4.適用范圍

變電站、無線基站、水源監督、交通監管
