光傳輸網是電信業務的最主要的承載網絡，是確保整個電信網絡可靠運行的基礎設施，光傳輸網的安全性規劃對確保業務承載質量會產生深遠的影響。為保證光纖網絡的穩定可靠，以成環的拓撲方式建設光傳輸網是確保網絡安全的重要手段，中國移動、中國電信和中國聯通三大運營商都對各自光傳輸網的成環率提出了明確的建設和考核要求。實際上，由于地理條件限制、建設工期、投資收益等多種原因，光網成環保護建設常常面臨著諸多限制。

　　光網補環兩大主要問題

　　首先是假成環，物理上同路由光纖組成邏輯環網，一旦光纜受損，兩纖多數會同時中斷，造成實際上的保護失效。

光網假成環示意

圖一 光網假成環示意

　　其次，在高山、大河、城市密集高樓等地區，受地形條件限制，用于補環的光纖鋪設難度很大，工期長，建設成本高昂。此時常常選擇傳統微波用于光網補環鏈路，可以克服地形的限制。但傳統的TDM微波帶寬低、缺乏保護，以及不支持分組，缺陷明顯。

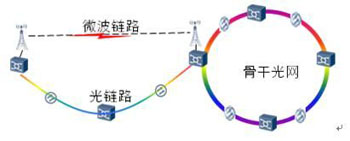

微波鏈路用于光網補環

圖二 微波鏈路用于光網補環

　　據統計，我國當前約有30%的光傳輸網絡仍為長鏈型或者假成環拓撲，網絡故障或中斷的風險很高，隨著移動寬帶、FTTx等大量業務承載需求的不斷增加，成環問題亟待解決。

　　IP微波是有效解決光網補環的極佳方案

　　新一代IP微波以其大容量傳輸容量，強大的TDM/IP業務雙平面處理能力，豐富的保護協議，以及高效快捷的網絡化部署特點，成為光纖資源缺乏地區快速提高光網成環率的極佳方案：

　　1、 Gbps級大容量傳輸

　　IP微波支持512QAM和1024QAM的更高調制模式，配合空口鏈路聚合或深度以太幀頭壓縮技術，使常規微波單載頻傳輸容量達到1Gbps級別，突破了傳統TDM微波E1/STM-1容量的限制，能夠滿足FE/GE/STM-4等大帶寬鏈路成環補網的帶寬要求。
2、 完善的SDH保護特性

　　IP微波提供SDH開銷透傳功能，可以與現有MSTP光網絡組成光+微波的復用段保護環；IP微波同時也支持ITU-T G.841的SNCP協議，可與現有光網絡組成SNCP業務環實現子網連接保護。

　　3、 強大的分組傳輸特性

　　光傳輸網已經逐步從MSTP演進到以IP業務承載為主的分組傳輸網，IP微波憑借強大的分組業務處理和傳輸能力突破了TDM微波的應用局限，不僅提供大容量的Native以太業務處理，更能支持MPLS業務的封裝和處理，支持以太環網保護（ERPS）和MPLS APS保護，可與分組光網絡無縫組成純分組業務保護環。

IP微波支持多種業務和保護協議成環

圖三 IP微波支持多種業務和保護協議成環

　　4、 網絡化微波靈活組網

　　由于IP微波具備了光傳輸網設備的幾乎所有特性，能夠與光設備在業務配置、設備管理和維護方面無縫融合，實現任意拓撲的統一組網和網管，極大降低了運營商的運維成本，使光網補網的建設和管理更加集中高效。

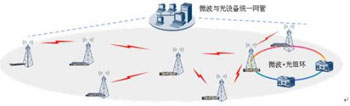

微波與光設備的統一組網和管理

圖四 微波與光設備的統一組網和管理

　　IP微波在光網補環建設中得到成功應用

　　隨著國內光纖網絡的逐步發展，IP微波在運營商眾多的光網補網工程得到了廣泛的應用。以某省移動公司為例，在該地區采用IP微波設備為三個不同地理環境的光纖網補網，充分發揮了IP微波良好的多業務接入、多速率適配以及統一網管的優勢，快速低成本地完成了光網補環工程，確保了重要光網鏈路的穩定可靠運行。

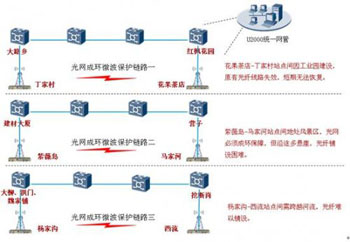

IP微波光網補環建設實例

圖五 IP微波光網補環建設實例

　　國內光傳輸網絡正在向更高效、更智能和更堅強的方向發展，IP微波以其強大的業務處理能力和完善的保護機制，在光纖缺位的網絡作為“無線光纖”與光傳送網無縫融合，成為光網成環工程實施的最重要支撐手段之一，必將在更大范圍內獲得更為廣泛的應用。
