本文是根據上世紀八十年代初的讀書筆記整理的，筆記的內容來自蘇聯專家在一九六零年在哈軍工的講稿，該專家在一九五三年主持設計了蘇軍舉世著名的克勞克短波通信機。一九五六年在留學美國的鄭博士帶領下，714成功地仿制了該機，命名為56式。本文的內容是一九四八年建立起來的，老一輩無線電工作者非常熟悉這些常識，現在人們已經遺忘了，因而在論壇里不少人質疑它的正確性。后經北廣的郭教授修改后，在此獻給廣大廣播愛好者。

1、像頻干擾和危害性

短波接收機存在三大干擾，同頻干擾、鄰頻干擾和像頻干擾。同頻干擾在硬件上沒有辦法解決，只能用方向性天線來避開干擾，如果干擾與接收信號來自同一方向，這種方法就失靈了。在數字信號處理中，可用帶內陷波器減輕和消除同頻干擾，這只能在DSP中用軟件實現。鄰頻干擾可用同步檢波消除，電路已相當成熟（另文介紹）。像頻干擾就得用二次或多次變頻來解決，這就是本文討論的內容。

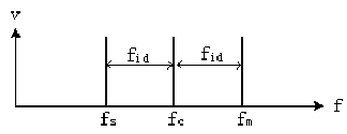

像頻是超外差收音機特有的現象，在一個高差式機中，設信號頻率為f_s，振蕩頻率為f_c，中頻f_id=f_c－f_s，在比f(wàn)_s高二個中頻處就有一個頻率f_m，它象是以f_c為鏡子，站在f_s處看到的鏡像，所以稱像頻，如圖1所示。

圖1、高差式變頻的像頻

像頻如果位于輸入回路的通頻帶內，通過外差的變頻作用就會把像頻位置以及附近的電臺信號搬移到中頻帶內，對接收信號形成干擾。如果像頻位置以及附近處無信號，就只增加了點噪聲，降低了信噪比；如果像頻處正好有一個電臺信號，該信號就會和接收信號差拍形成嘯叫，較強的像頻會喧賓奪主，抑制掉輸入信號；如果電臺信號不正好在像頻處，而是在像頻附近，則會形成混臺，產生偏調失真。

像頻對接收機的干擾主要出現在短波段。在中波段，磁性天線的空載Q₀都在200左右，設計值一般取Q₀＝100，即使在中波高端，輸入回路的通頻帶也不會大于20KHz，因此中波段的像頻抑制可輕松達到30dB 以上。在短波高端，如果用磁棒或框形天線，這時線圈電感只有1微亨左右，Q=60～80，通頻帶約在310～500KHz ，像頻干擾尚能達到15～20 dB。如果用拉桿天線，70～85cm的拉桿天線相當于8pF 的電容與35～70Ω的電阻串聯，這個電路加在輸入回路上后，線圈的Q值會下降到10以下，致使短波高端的通頻帶寬度會大于1.5MHz，像頻抑制會降到3dB左右。

接收短波時遇到像頻干擾的概率到底有多大？全世界共有1.5萬座短波廣播電臺，而國際廣播米波段只有526個頻道，平均每個頻道上有28個電臺。當然各個電臺會在不同的時段采用不同的頻率廣播。統計表明，在亞洲像頻干擾的概率是百分之三十五。

2、二次變頻抑制像頻干擾的原理

版主在論壇上講：比如你做一個帶寬6KHz 的濾波器，中心頻率是20MHz，Q＝20 MHz /6 KHz ≈3333；而你做一個帶寬455KHz 的濾波器，Q＝20MHz／455KHz≈44，所以二次變頻就那么回事，沒必要迷信它。這段話可看成是數學對二次變頻的注解。哲學家說，數字是自然科學的燈塔，公式B=f₀/Q的確啟發我們的前人發明了二次變頻，使我們愛好者今天仍從中得到恩賜。

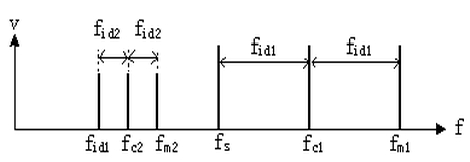

如圖2所示，在二次變頻中，設接收信號頻率是f_s，一本振是f_c1，一中頻f_id1 = f_c1- f_s，只要把一中頻f_id1 選取得足夠高，第一像頻f_m1=f_s+2 f_id1 就遠離f_s，不會落入輸入通頻帶內。二次變頻還會產生第二像頻f_m2＝f_c2+f_id2 = f_id1+2f_id2，由于第二中頻頻率較低，頻通帶很窄，第二像頻不會落入帶內；并且f_m2是一個固定頻率，可用陷波或吸收回路把它徹底抑制掉。可見，只要選擇足夠高的一中頻，即使用拉桿天線，短波高端的像頻抑制也容易做到40dB以上。

圖2、高差式二次變頻的像頻

3、一中頻如何選擇？

二次變頻接收機中，選擇合適的一中頻對提高像頻抑制比是是至關重要的。如果一中頻選的較低，第一本振的穩定性容易保證，但復蓋系數會大于1，振蕩頻率的范圍超過了一個倍頻程，波段變換必須改變電感，調諧機構會復雜化。而且，像頻指標做不好，在高端不會大于20dB。一中頻值一定要選在沒有電臺的空檔頻率上，例如中波與120和90米段之間的2 MHz、3MHz等頻點上。二十年前生產的海鷗101收音機，一中頻是1.85 MHz，正好位于中波高端與120米段之間。現在電子技術已長足進步，再用低中頻二次變頻已沒有意義。

如果中頻較高，但仍在短波頻帶內，免不了仍要考慮頻率空檔和波段劃分的麻煩。另外，在8～30 MHz范圍廣播和通信信號密集，兩個本振及諧波產生的假信號，本振及諧波與100MHz以下的FM和TV信號之間互調干擾會落入短波帶內。還有直接中頻干擾，它會長驅直入進入中放。一本振的頻率穩定性也突現出來了。因此，要在工藝上對本振屏蔽，在電路上要采用平衡和環形混頻器減少組合干擾，甚至要?jiǎng)佑脧?fù)雜的AFC技術穩頻。近幾年來，德生和德勁的二次變頻收音機一中頻選用10.7 MHz，可能考慮到有現成的調頻中周或陶瓷濾波器可用，免掉專門設計生產的困難。R9700用石英晶體作一本振，DE1101用頻率合成作一本振，本振穩定度得到了較好的解決，但假響應、互調干擾和中頻干擾并沒有解決好。
