當接收機使用磁場性天線如磁棒天線和框狀天線時，為了測試方便，改用場強計量靈敏度，于是公式變成

h_e是天線的等效高度。磁性天線的等效高度是

其中 k是與線圈長度和位置有關的參數，f是頻率，S 線圈截面積，N是線圈圈數，μ_CT是磁棒的軸心導磁率。

框型天線的有效高度是

h_ec=k·f·S·N

可見應用磁場性天線時，提高靈敏度除了減小天線等效電阻和降低噪聲系數外還應盡可能提高天線的等效高度。因?yàn)樵诖艌?chǎng)性天線中天線和線圈合為一體，還應該從輸入回路入手，減少LC回路的插入損耗，天線與輸入回路的匹配等等。用這些方法才能設計出高靈敏度的機器，這在一次變頻和二次變頻的機器上都是適用的，而與變頻次數無關。上世紀八十年代，超動態寬頻響電路的發明人之一的曹錦馨老師，曾為邊疆部隊設計過一個一次變頻的小型便攜式中、短波收音機春雷3P5，它的20分貝靈敏度指標如下：

中波：0.06 mV/m  (200mm MX 磁棒)
短1：0.03～0.04 mV/m      (3.9～8.5MHz, 45mm NX40 磁棒+ 600 cm² 方框)
短2：0.022～0.035 mV/m　  (8.5～18MHz, 高Q線圈＋600 cm² 方框)
  2.2～3μV            (8.5～18MHz, 85cm 拉桿)
動態范圍：不小于500 mV/m
單信號選擇性：55～60 dB

這是一臺比超動態寬頻響廉價的優秀機器，雖然動態和頻響不如前者，但靈敏度極高，結構極其簡單，它的靈敏度指標不但使當時的軍機和專業通訊機汗顏，即使現代的DSP接收機也甘拜下風。遺憾的是當年主管當局認為3P5偷聽敵臺太清楚了，沒有批準生產。

7、二次變頻與選擇性的誤區

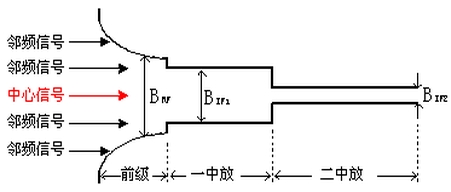

認為二次變頻能提高選擇性的理由是它具有更多的選頻回路，所以選擇性好。嚴格地講這種說法也是錯誤的。圖3是描述超外差收音機選擇性的嗩吶模型。從模型看出，通頻帶最窄的位置是讓有用信號通過，通頻帶較寬的位置是阻止鄰頻信號通過。為滿足第一個功能，可以增加選頻回路的數量，因?yàn)榭傔x擇性等于每個LC回路選擇性值的分貝之和。

從表面上看，二次變頻有較多的LC回路，但依靠LC數量提高的選擇性只表明了對有用信號偏移中心頻率的衰減能力，稱單信號選擇性，符合模型的第一功能。因?yàn)樵谑章?tīng)廣播時每個頻道都可能有信號存在，我們不但要求處于通帶中心的接收信號要清晰可聞，而且還要求偏離中心±9KHz或±10KHz的鄰頻信號不能與接收信號產生差拍嘯叫，這是模型的第二個功能，而且是衡量選擇性好壞的關鍵功能。于是在接收機指標中又定義了雙信號選擇性，用以衡量鄰頻對中心頻率的互調程度。只有單信號選擇性和雙信號選擇性都好的機器才能收臺清楚，同時抑制鄰頻干擾的能力也強。

無論在一次和多次變頻的接收機中，提高雙信號選擇性都是要設法減小混頻電路之前的非線性，這比提高單信號選擇性要困難得多。八十年生產的特級收音機紅燈738，實測單信號選擇性是60分貝，雙信號選擇性只有46分貝，這是做得好的實例；上無三廠的春雷3T9樣機在測試中竟出現單信號選擇性55分貝，雙信號選擇性只有3分貝的極端情況。在短波接收機中，無論采用一次或多次變頻，雙信號選擇性一般至少比單信號選擇性低12分貝，這4倍之差也是全世界短波機設計者艱難攀登的高峰。

圖3、通頻帶的嗩吶模型

8、二次變頻的另類用途

今天，二次變頻也是其它一些新技術的應用平臺，在有些情況下，一種先進的技術只能在某一特定頻率段上才能實現時，二次變頻就變成了一個橋梁。在FM廣播中，信噪比與頻偏成正比，于是在高檔FM調諧器中，把FM中頻3倍頻，偏頻提高到3倍，不費吹灰之力信噪比就提高10分貝。當頻偏大幅度增加后，原來常用的相位鑒頻器和比例鑒頻器沒有這這么寬的線性范圍，就必須采用直線鑒頻特性的脈沖計數鑒頻器。但是這種鑒頻器的工作頻率一般在3MHz以下，于是采用二次變頻把高中頻變成低中頻，而頻偏并沒有改變，使脈沖鑒頻器的優勢得以發揮。例如，Technics ST-G7調諧器就是這樣做的。

還記得那臺NRD-545嗎？它采用了三次變頻技術，中放之后的信號用DSP處理，這就必須用一個帶通Σ-Δ模數轉換器把中頻信號量化，而在1998年之前世界上還沒有研究出這種ADC，市面上只有低通Σ-Δ模數轉換器，于是采用三次變頻把455KHz的二中頻變成20.22KHz的三中頻，就能用低通ADC把三中頻量化。在這里三次變頻成了數字處理的橋梁。類似的例子很多，二次變頻的眾多用途，使它的蹤影在現代短波接收機中隨處可覓。

9、抑制像頻干擾的其它技術

在短波接收機歷史上，除了二次變頻技術外，我們的前輩們還想出其它方法抑制像頻干擾，其中最著名的有可變中頻和像頻跟蹤技術。
