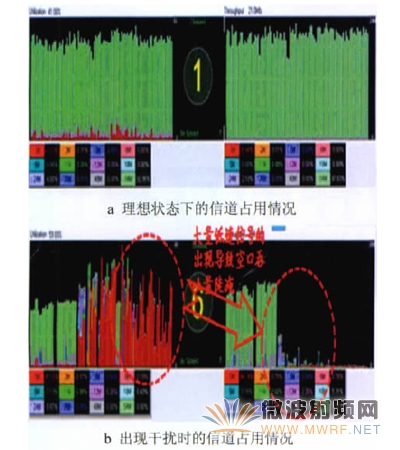

圖4、不同情況下的信道占用情況

通過上面的分析，可以明確，在WiFi系統中，由于同頻點無線設備共享同一空口信道，所以如果在同頻的情況下，只要有一個AP（接入點）下的終端出現了大時隙的數據包密集傳輸，就會將這個空口信道中所有信號可見的AP及其下接用戶產生非常明顯的影響。

4、射頻干擾的解決措施

通過對802.11空口的分析及實驗室試驗，我們明確了射頻干擾源于同頻和鄰頻同信道中，低速率大時隙的數據幀報文大大占用了有限的空口資源。當出現低速報文的持續接入一個負荷較重的空口信道時，整個空口信道就會以多米諾骨牌的形式，將所有的空口信道都拖入低速率大時隙的數據傳輸狀態，將信道傳輸效率限制到最低，致使出現網速慢、丟包、掉線的現象。根據造成干擾的原因，提出以下4項優化的解決措施。

4.1、變更頻點

通過變更頻點的方式，將數據的傳輸轉移到負荷較低的空口信道上。這種方式是最簡單有效的規避干擾的手段。但受頻點資源的限制，在無線密集接入使用的場景下，會影響應用的效果。

4.2、接入速率限制

通過分析，明確了空口低速信號的持續性數據接入，將會影響空口信道的利用質量。因此，可以在AP上限制用戶的協議速率，即禁止1、2、5.5、6、9、24Mb/s的接入協議速率，這樣，可以在設備上避免低速信號的接入，規避空口干擾。

4.3、優化射頻算法

由于WiFi是一個公開的頻點，限制接入速率可以規避接入本設備的低速信號。但是，如果在此空口上還有其他無線設備出現的低速信號干擾，則難以避免。所以，優化空口算法，提高AP的抗干擾能力，是一個非常有效的手段。射頻干擾的原因源于空口信道中出現了占用大時隙的DBPSK數據報文，占用了下一個在64QAM方式傳輸的數據時隙，最終導致64QAM的不停退避，繼而降速。但是，DBPSK下的數據幀間的傳輸也是有間隙的。所以優化射頻算法的思路就是增大station的監聽信道幀的頻率，以見縫插針的方式，插入DBPSK數據幀與數據幀之間的間隙，從而保證64QAM的數據成功概率，繼而不使其降速，成功回避自干擾現象的出現。

4.4、采用802.11a的高頻實現雙頻接入

由于2.4GHz互不干擾的頻點只有3個，空口干擾不可避免。所以，在優化射頻算法的同時，可通過802.11a的5.8GHz頻段進行優化補充。2.4GHz和5.8GHz雙頻覆蓋，5.8GHz的分流，使支持802.11a網卡的終端轉移到干擾小、空口信道負荷低的高頻信道上；也可通過對2.4GHz信道的分流，使得在2.4GHz上的終端數減少。伴隨著終端數的減少，終端間干擾也被有效降低，又緩和了2.4GHz信道上的壓力，保證了2.4GHz信道上用戶的有效應用。所以，在高密度的網絡接入環境中，已開始使用雙頻覆蓋的模式。通過雙頻模式解決同頻干擾，優化效果非常顯著。

5、結論

作為C+W業務的一個重要組成部分，WiFi將會在未來無線接入應用的推廣中，承受越來越大的壓力，空口干擾是無法避免的。所以，希望能通過對WiFi射頻干擾的分析，為WiFi的網絡優化工作提供一些借鑒和參考。通過技術手段，可以盡最大可能保障WiFi的無線接入性能，有效實現WiFi為EV-DO分流的作用，構建完美的C+W天翼3G無線數據通信網絡。

作者：王鐳、陳鵬、徐民，中國電信股份有限公司南京分公司無線維護中心
