在數據流量占主導地位的LTE網絡中，基站的小區峰值吞吐量發生在閑時，即小區只有一個用戶的輕載情況下，可以達到150Mbps；而在忙時，更多用戶有流量需求時，小區的吞吐量顯著降低，在20MHz 2×2 LTE情況下，小區吞吐量大概在20Mbps左右。基站的小區峰值吞吐量是繁忙時間平均流量的4-6倍。下行流量和上行流量的比例一般是2：1，對于下行流量更容易發生擁塞。

峰值吞吐量更容易出現在承載網絡的“最后一公里”，核心網絡，由于匯聚了更多的基站，主要是平均吞吐量為主。

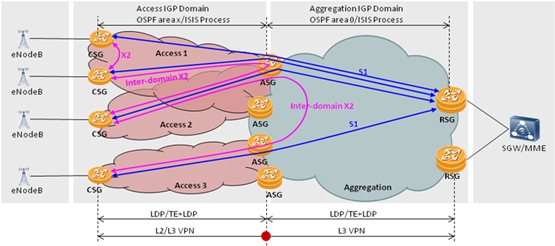

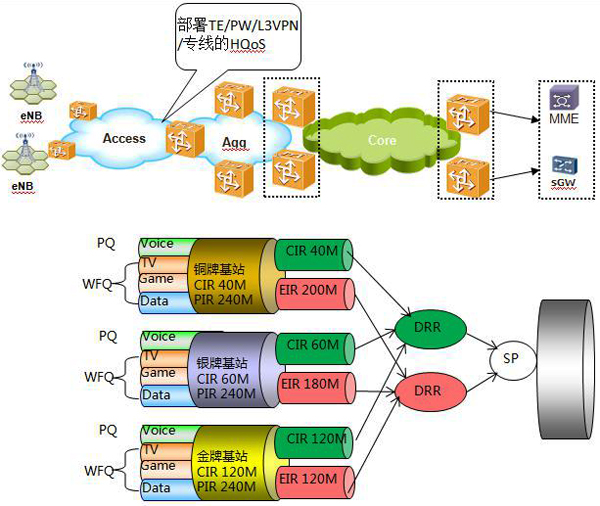

一般中、大規模的IP承載網，采用分層部署，分為接入層和和匯聚層，如下圖所示。華為QoS解決方案，在匯聚層網絡，在RSG設備上，主要通過帶寬規劃，預留一定的帶寬，擁塞時，可以通過端口調度，保證高優先級業務正常轉發，無丟包、低時延。在接入網絡，由于峰值吞吐量發生的可能性更大，建議在ASG設備的下行，部署基于TE/PW/L3VPN的HQoS調度，對于每個基站，配置CIR、PIR，CIR以內的流量，提供保證帶寬，即使發生擁塞，也可以保證每基站的保證帶寬，超出CIR但低于PIR的流量可在網絡擁塞時限制轉發。對于政府機關、災難現場、醫院等重要基站，可以增加對應TE/PW/L3VPN的CIR帶寬，提供差異化服務。

總結

成熟、實用、靈活、容易部署的華為QoS解決方案正是為了滿足運營商提高現網盈利能力，以及建設LTE IP承載網的需求而提出的。未來，華為的QoS解決方案將會服務于更多運營商，為用戶提供更加流暢和精細的QoS保證。

作者：陳大鵬，華為運營商IP設計部系統工程師、暢文俊，華為路由器產品系統工程師
