微波通信建站快，投資小，不易受自然災害的影響，是最靈活、適應性最強的通信手段。特別是干線微波，具有傳輸容量大，傳輸距離長的特點，廣泛應用于電信、廣電、石油等領域建設大容量的骨干傳輸鏈路。隨著LTE時代到來，網絡購物，網上視頻快速發展，IP類網絡業務爆發式增長，以及運營商和行業客戶對降低建網成本和提升效率的迫切要求，傳統的TDM干線微波面臨如何進一步提升容量、IP化轉型以及降低鐵塔承重和能耗等挑戰，新概念的干線微波解決方案因此應運而生。

分體式設備形態，站點安裝更靈活

傳統干線微波均為全室內型，基帶處理單元，射頻單元和分合路器均放置在機房內，通過橢圓波導跟室外天線連接。全室內結構在利于維護的同時，也不可避免地會占用更多機房資源、更多能耗，以及橢圓波導安裝維護復雜。新概念干線微波采用新穎的分體式形態，僅有基帶處理單元安裝在機房，射頻和分合路器均掛在室外鐵塔/抱桿上，與室內基帶單元通過中頻電纜連接;塔上部件則通過軟波導與緊靠的天線連接。相比全室內需用到的的橢圓波導，中頻電纜和軟波導柔軟易彎曲，工程人員無需特殊培訓和專門工具即可進行快速安裝。塔上部件自然散熱，相應降低了機房的空調能耗。

在某些無法建設機房的站點，分體式的室內基帶單元甚至可以放在小機柜中與射頻/分合路器一并掛在室外鐵塔/抱桿上，實現“零站址”的全室外安裝。分體式干線微波為客戶提供了更多樣的安裝形態選擇。

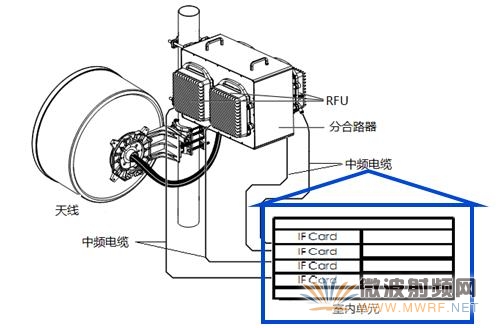

圖1.分體式骨干微波設備

減少天線口徑，降低鐵塔承重

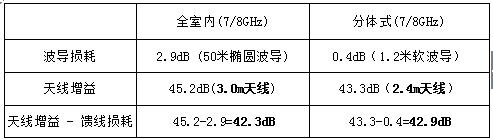

傳統的全室內干線微波采用橢圓波導上塔，帶來較大的插損，而分體式微波由于采用中頻電纜上塔，極大縮短了饋線長度，大幅降低波導饋線帶來的損耗，進而明顯降低天線尺寸，從下表中對7/8GHz干線微波的分析可見，分體式干線微波采用2.4m口徑天線就可達到甚至超過全室內設備3.0m口徑天線的增益水平。

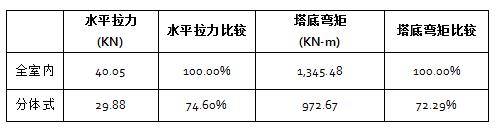

在微波工程建設中，大口徑天線的風阻是影響鐵塔承重的重要因素，塔上設備對鐵塔的承重影響可通過對鐵塔的水平拉力和塔底扭矩指標來體現。下表對比了3.0m口徑天線的全室內設備和2.4m口徑天線的分體式設備在8+0配置空間分集時對鐵塔的水平拉力和塔底扭矩的計算結果，可以看出分體式干線微波盡管塔上增加了射頻和分合路器單元，但因為減小了天線口徑，總體明顯降低了鐵塔承重。

提升頻譜效率，一次性解決帶寬壓力

干線微波一直是承載大容量業務的主力，而低頻段的頻譜資源緊張，如何在有限的頻譜資源內滿足爆發式的傳輸容量增長，成為干線微波技術發展的關鍵。傳統干線微波最高調制模式為256QAM，56MHz頻譜時的單載波傳輸吞吐量僅為400Mbps.新的干線微波采用先進的1024QAM高調模式和4層深度以太壓縮技術，使得56MHz單載波以太吞吐量可達1Gbps，通過XPIC技術更能實現同一頻點傳輸兩個極化方向的載波，使單頻點吞吐量達到2Gbps，微波傳輸邁入Gbits時代。在射頻配置方面，得益于全新高效的器件和電路設計，分合路單元能支持更多波道的合路，最大實現1面天線支持16+0的業務傳輸，單鏈路總吞吐量可高達16G，完美解決了骨干鏈路傳輸的帶寬壓力。

豐富的IP特性，面向未來平滑演進

傳統干線微波僅能傳輸TDM業務，難以適應IP化轉型的需求。新概念的干線微波能在同一平臺支持TDM/IP業務混合傳輸，并提供豐富的IP特性，包括：物理層鏈路聚合功能，最大可支持12路的L1層鏈路捆綁(L1 LAG)，通過均衡負載的空口物理鏈路聚合實現大顆粒業務傳送以及TDM/IP空口混合業務的11+1保護;層次化的QoS，能提供精細的業務質量控制;同時，基于MPLS-TP協議的OAM機制能對IP業務進行方便高效的分發和管理。新干線微波以統一的平臺支持從TDM到All IP的平滑演進，輕松應對不同時期的網絡發展需求。

總結

干線微波是現代通信的重要組成部分，新概念干線微波以創新的分體式形態簡化了安裝，減小了鐵塔承重，極大地降低了建網成本。同時它超大的傳送容量(單面天線16G吞吐量)和業界最豐富的IP特性，輕松應對LTE數據時代爆發的IP業務需求。伴隨著電信、廣電事業的蓬勃發展，新概念的干線微波作為最靈活，適應性最強的干線傳輸手段，必將迎來一輪新的高速增長的春天。
