智能手機已成為終端廠商最關注的IT產品之一，如何以最有效率的方式推出各種不同新機型，滿足客戶營銷及市場需求，已成為最重要的挑戰之一。本文以案例分析的方式，說明如何利用飛利浦近距無線通信技術（Near Field Communication；NFC），以最具成本效益的模式進行智能手機設計。

身為系統解決方案領導者，飛利浦專注于發展多媒體和系統連接的IP（intellectual property）兼容模塊，這些模塊可以輕易整合到我們的Nexperia系統解決方案之中，為產品帶來新的功能。而隨著這類系統解決方案的擴增，制造商們將可更輕易地建立產品區隔，并且快速地將新科技整合到手機以符合移動服務業者多變的需求。

近距無線通信技術（Near Field Communication；NFC）是飛利浦的最新貢獻，并已有大量的新應用問世。有飛利浦豐富的硬件軟件IP以及系統整合知識經驗作為后盾，設計者可通過定制化Nexperia智能手機系統方案，以開發出功能強大的多媒體手機產品。而采用飛利浦內建NFC功能的系統方案，則可讓現在的手機除了MMS、MP3、JAVA、語音識別、MPEG視頻和FM收音機等多種的功能之外，再增加新的安全連接選項。

飛利浦第一個內建NFC功能的Nexperia移動系統解決方案是針對高階智能手機設計，并且設計在Nexperia Sy.Sol 6100之中。主要功能包括：

·  一個具備強大基帶（嵌入式ARM9處理器核心）并經完整驗證的系統解決方案
·  全球第一個EDGE系統方案，自2004年第四季開始量產
·  豐富的多媒體功能

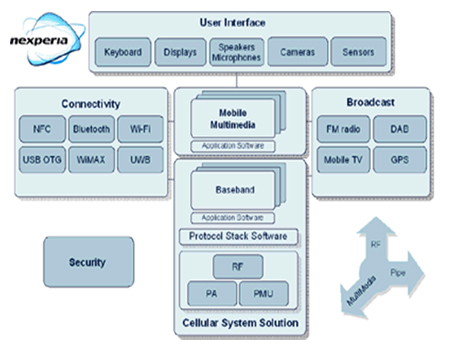

圖、Nexperia移動系統方案－整合65B0功能的完整利器

NFC－無線世界的耳邊細語

NFC技術由飛利浦與Sony共同開發，（Nokia則加入創立NFC forum行列，www.nfc-forum.org），填補了當今通信設備連接性的空隙，并兼容于現有非接觸式(contactless)智慧卡科技的無線連接技術。NFC已經獲得越來越多領導廠商的支持，儼然成為一項正式標準，它同時也是一種極短距的通信協議，可以在多種不同的設備之間做到簡易、安全、快速且自動進行的通信。若以無線世界的對話做為比較，NFC就像是一種耳邊細語而非大聲呼喊的通信方式，也就是一種短距離、私密的溝通行為。

NFC也可扮演一種虛擬連接器的角色，用來幫助建立不同設備間的其它類型無線通信間的連結。只要我們將2臺NFC設備靠近，它們會自動設定并啟動如藍牙（Bluetooth）和802.11等無線通信協議，讓二者間可以進行較長距離的通信，或以更高的速率傳輸數據。NFC在數公分距離之間是在13.56MHz頻率范圍內運作。而且已經在ISO 18092和ISO 21481、ECMA（340、352和356）、ETSI TS 102 190間標準化。NFC同時兼容于以ISO 14443A為基礎之廣泛應用的感應式智能卡基礎架構，如飛利浦的MIFARE^®技術及索尼（SONY）的FeliCa^TM卡。

NFC所提供精準的無線網絡和識別功能，讓我們能夠以最自然的方式，例如輕觸支持NFC的智能型設備或?qū)⒕邆銷FC功能的設備相互靠近等，來獲取所需的內容和服務。無庸置疑的，NFC為智能手機提供了無數的機會，讓其能和世界進行互動。智能手機已成為當今“Connected Consumers”生活中不可或缺的設備，它是一種可以涵括通信、娛樂、照相和導航種種功能的多合一設備，而且正快速地成為我們身上唯一的萬能電子產品。將NFC整合到智能手機系統方案的結果，大幅增加了智能手機的可用性、多功能性甚至附加價值，諸如安全的付款和點對點（peer-to-peer）連接，乃至于從沒有電池供電的智能型對象（例如嵌入一顆非接觸式IC的海報）存取信息等，都將能一一實現。

NFC科技提供人們難以抗拒的機能，而Nexperia解決方案則以經濟的價格提供先進功能。飛利浦同時身為這二項科技的領導者，將率先結合兩者，提供一種易于使用、安全可靠以及最重要，大家都買得起的智能手機解決方案。

配備NFC功能的Nexperia系統解決方案

雖然NFC的潛力極為龐大，然而每當新科技問世時，實際應用的種種困難才是最重要的挑戰。飛利浦身為系統解決方案供應者，致力于用最簡易的方式推廣NFC的運用，也就是將已經實際運用的科技整合到我們的Nexperia智能手機系統方案。這是協助快速建置科技、實現商業價值、以及讓制造商和終端使用者更容易運用的必要步驟。以下我們以NFC在Sy.Sol 6100的運用做為說明：

○ Sy.Sol 6100平臺中的NFC

我們的第一個配備NFC功能的智能手機系統解決方案已建構于Nexperia Sy.Sol 6100平臺中。該方案于2004年初首次展示，而原型系統將于2005年初進行試產，并與一家業界領先的手機制造商和移動系統業者合作進行測試計劃。

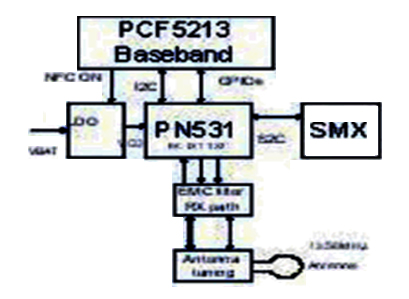

· 硬件架構

硬件的NFC功能是通過二顆芯片來達成，包括具備嵌入式硬件的PN531 NFC控制IC和飛利浦SmartMX（SMX）智能卡雙接口安全控制IC。SmartMX完全由PN531通過一個2-wire S2C（signal-in/signal-out communication interface）接口供應和控制，而PN531則是由基帶處理器通過I2C-bus控制，包括二個通信協商（handshaking）用的通用I/Os（GPIOs）。天線電路分割成二個部分－電磁波濾波EMC filtering＋RX path和天線調諧功能Antenna tuning－使得非接觸式作業天線擁有調整位置的彈性（目前僅能放置于一種特殊的電池包）。另一個GPIO則負責控制NFC電源供應專用的低壓差線性穩壓器（low dropout linear regulator；LDO）。

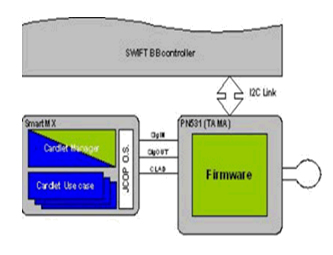

在智能卡仿真模式下，射頻收發器完全接受SmartMX的控制，資料交換完全不經過PN531，這可以確保交通運輸或是付款時所要求的安全性。SmartMX會在與外部卡片閱讀機完成交易后傳送一個信號，然后PN531只讀取SmartMX內的交易結果（成功或失?。?。

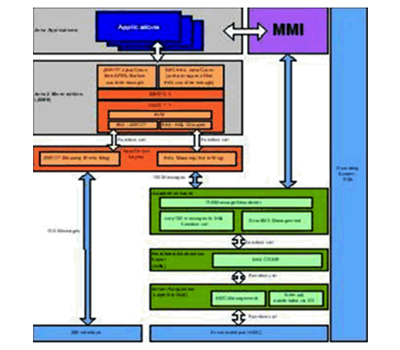

· 軟件架構

Sy.Sol 6100軟件已經加入一些特別的模塊，可以兼容于許多不同應用所可能產生的數據流，并確保和既有Nexperia軟件堆棧之間的兼容性。包括：

○ 硬件抽象層（Hardware Abstraction Layer）以及與I2C驅動程序和應用程序的接口層。同時，也包括一個管理SmartMX的特別模塊。

○ Java設備層，以與J2ME堆棧建立接口，以及和SIM之間的互動。

移動服務業者可以下載Java的over-the-air應用軟件以支持新的應用。

· SmartMX－高安全性雙重接口智能卡控制IC

SmartMX是一個高安全性雙重接口的智能卡控制IC，結合JCOP（Java Card Open Platform）操作系統，提供完全遵循ISO 14443A標準的非接觸式MIFARE協議，以模擬MIFARE卡。移動服務業者可以安全地增加額外的小型應用程序（cardlets）以支持其它應用。這些小型應用程序可以通過電信網絡或非接觸式傳輸鏈下載，而且這類的下載傳輸將獲得安全金鑰（secure keys）的保護。每一個小型應用程序都有其專屬的應用程序識別碼（Application Identifier），讓管理程序能夠選擇正確的應用程序，并為外部卡片閱讀機提供正確的信息響應。應用程序識別碼也被使用于在交易結束時啟動正確的中介應用。

· 完美地符合功能／性能需求

在Nexperia移動平臺上的NFC功能架構極具彈性，讓移動服務業者能夠安全地從遠程增加新的NFC Java應用程序。其硬件組態和嵌入式硬件完全支持NFC的三種主要作業模式（讀／寫、點對點和NFC卡模擬），而和基帶處理器的關聯性非常少。每一應用的相關安全層級可由業者選定，以配合飛利浦SmartMX高安全性雙重接口智能卡控制IC和SIM存取需求。

智能手機的預設狀態將采用NFC target模式，僅啟動RF 層級的偵測器，以準備響應外部讀取設備的數據請求。在此一模式下的電源消耗非常低，不過隨時可以由Java啟動其它模式。

NFC前景可期

身為智能卡、智能型標簽和智能卡存取等非接觸式芯片解決方案的全球領導廠商，飛利浦十分看好NFC未來的發展。分析師也同意NFC將出現大量的潛在應用，而且將廣泛普及于POS終端機，提供售票、音樂下載等各種服務。

目前，移動通信服務業者10∼15%的營收來自鈴聲或Java游戲下載服務。當MP3成為智能手機的普及應用時，我們也同樣能利用配備NFC功能的設備輕松下載。使用者只需要把NFC手機靠近置于公共場合的內嵌芯片廣告海報，就可以下載歌曲、圖片以及鈴聲和游戲等。

NFC將讓人們可以在許多不同的設備之間交換各種內容，例如音樂、信息、圖片、視頻剪輯、家庭影片等，也可以購買新的內容。智能手機結合NFC科技將實現我們的愿景－建立一個人人可以隨時取用信息、娛樂和服務的新世界。

基本上，NFC應用可以區分四大類別：

○ Touch and Go－這類應用例如存取控制或汽車通行費／活動入場券等，使用者只需要將儲存票券或存取碼的設備接近卡片閱讀機即可通行。同時，也可用于簡單的數據采集應用，例如從一張嵌入非接觸式芯片的海報讀取Internet網址等。

○ Touch and Confirm－這類應用例如移動付款等，使用者必須輸入密碼以確認交易或直接接受交易。

○ Touch and Connect－連結二臺配備NFC功能的設備以進行點對點的數據傳輸，例如下載音樂、交換影像或通信簿同步作業等。

○ Touch and Explore－NFC設備功能非僅一種。消費者將可以探索設備的能力，以發現所提供的功能和服務。

NFC具有的潛能，將改變使用者的行為和消費習慣，同時也為移動商務開創新的商機。其獨特的直覺式作業能力，讓消費者特別容易使用，內建的安全性讓它成為付款和財務應用的理想方案，而這正是這項科技邁向普及化的關鍵要素。NFC符合當今“Connected Consumer”的所有需求。將NFC植入每個人的手機，將是確保其成功的第一步。
