1、NFC技術原理

近場通信（Near Field Communication，NFC），又稱近距離無線通信，是一種短距離的高頻無線通信技術，允許電子設備之間進行非接觸式點對點數據傳輸（在十厘米內）、交換數據。

這個技術由免接觸式射頻識別（RFID）演變而來，并向下兼容RFID。最早由Sony和Philips各自開發成功，主要用于手機等手持設備中提供M2M(Machine to Machine)的通信。由于近場通訊具有天然的安全性，因此，NFC技術被認為在手機支付等領域具有很大的應用前景。同時，NFC也因?yàn)槠湎啾扔谄渌麩o線通訊技術較好的安全性被中國物聯網校企聯盟比作機器之間的“安全對話”。

支持NFC的設備可以在主動或被動模式下交換數據。在被動模式下，啟動NFC通信的設備，也稱為NFC發起設備(主設備)，在整個通信過程中提供射頻場(RF-field)，它可以選擇106kbps、212kbps或424kbps其中一種傳輸速度，將數據發送到另一臺設備。另一臺設備稱為NFC目標設備(從設備)，不必產生射頻場，而使用負載調制(load modulation)技術，即可以相同的速度將數據傳回發起設備。此通信機制與基于ISO14443A、MIFARE和FeliCa的非接觸式智能卡兼容，因此，NFC發起設備在被動模式下，可以用相同的連接和初始化過程檢測非接觸式智能卡或NFC目標設備，并與之建立聯系。

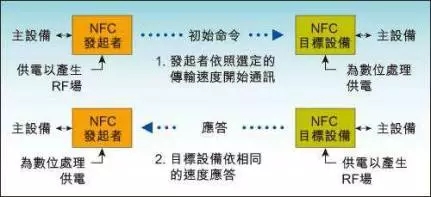

圖1：NFC主動通信模式

在主動模式下，每臺設備要向另一臺設備發送數據時，都必須產生自己的射頻場。如圖1所示，發起設備和目標設備都要產生自己的射頻場，以便進行通信。這是對等網絡通信的標準模式，可以獲得非常快速的連接設置。

2、NFC與RF ID 的異同

NFC具有雙向連接和識別的特點，工作于13.56MHz頻率，作用距離10厘米左右。NFC技術在ISO 18092、ECMA 340和ETSI TS 102 190框架下推動標準化，同時也兼容應用廣泛的ISO 14443 Type-A、B以及Felica標準非接觸式智能卡的基礎架構。

與RFID一樣，NFC信息也是通過頻譜中無線頻率部分的電磁感應耦合方式傳遞，但兩者之間還是存在很大的區別。

首先，NFC是一種提供輕松、安全、迅速的通信的無線連接技術，其傳輸范圍比RFID小。RFID的傳輸范圍可以達到幾米、甚至幾十米，但由于NFC采取了獨特的信號衰減技術，相對于RFID來說NFC具有距離近、帶寬高、能耗低等特點。

其次，NFC與現有非接觸智能卡技術兼容，目前已經成為得到越來越多主要廠商支持的正式標準。

再次，NFC還是一種近距離連接協議，提供各種設備間輕松、安全、迅速而自動的通信。與無線世界中的其他連接方式相比，NFC是一種近距離的私密通信方式。

最后，RFID更多的被應用在生產、物流、跟蹤、資產管理上，而NFC則在門禁、公交、手機支付等領域內發揮著巨大的作用。

3、NFC與藍牙

與藍牙相比，NFC面向近距離交易，適用于交換財務信息或敏感的個人信息等重要數據；藍牙適用于較長距離數據通信。因此，NFC和藍牙互為補充，共同存在。事實上，快捷輕型的NFC協議可以用于引導兩臺設備之間的藍牙配對過程，簡化藍牙連接，促進了藍牙的使用。

4、NFC的重要應用：手機支付

NFC技術支持多種應用，包括移動支付與交易、對等式通信及移動中信息訪問等。NFC設備可以用作非接觸式智能卡、智能卡的讀寫器終端以及設備對設備的數據傳輸鏈路，其應用主要可分為以下四個基本類型：用于付款和購票、用于電子票證、用于智能媒體以及用于交換、傳輸數據。

NFC手機內置NFC芯片，組成RFID模塊的一部分，可以當作RFID無源標簽使用———用來支付費用；也可以當作RFID讀寫器———用作數據交換與采集。通過NFC手機，人們可以在任何地點、任何時間，通過任何設備，與他們希望得到的娛樂服務與交易聯系在一起，從而完成付款，獲取海報信息等。

5、村田技術在NFC領域的新突破

不可否認，NFC在移動支付領域乃至通信領域上有著得天獨厚的優勢，但實際上NFC也存在一些限制，比如金屬后殼，狹小的NFC天線空間等。村田通過技術研發規避了其中的漏洞，克服了這些限制，從而完善了NFC的技術應用。

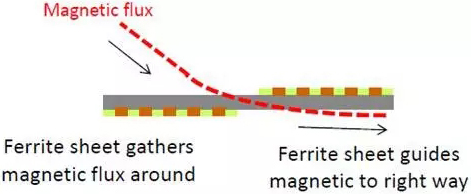

如果在越來越小型化，layout越來越緊湊的手機終端和電子產品內增加NFC功能，就會使傳統的大面積的平面天線受到了嚴重挑戰。村田突破傳統，開發出 “鐵氧體斜插進線圈的特殊構造”的天線，增加了NFC天線設計的靈活性，這樣就可以將天線放在手機的頂部和側面。與傳統大面積NFC天線同樣性能的基礎上可以減少天線的面積，在很大程度上降低了天線成本。

斜插式天線如下圖：

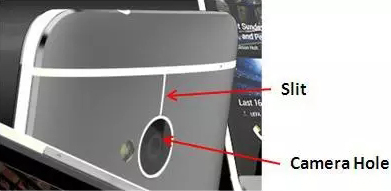

金屬環境是影響NFC天線性能的一個不可避免的因素，特別是使用金屬后殼的手機或者終端，NFC天線的性能很難實現。然而，金屬后殼的手機和終端以其獨特的質感備受用戶青睞。針對這種特殊的狀況，村田在不影響機身整體外觀的情況下，以攝像頭的孔區域作為booster，另外再開一條細槽，使NFC天線即便是金屬外殼的情況也也可以有很好的性能，使得體驗終端金屬質感的同時也可以享用NFC功能帶來的便利。

如下圖所示：

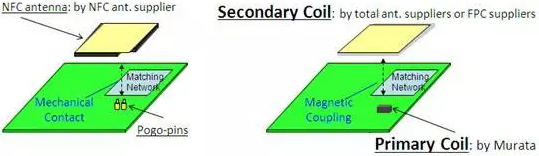

除此之外，村田突破了傳統的NFC 天線饋點通過pogo pin或者彈片等機械接觸的方式與芯片相連的規矩，開發了無觸點耦合式的接觸，只需芯片級大小的初級線圈在PCB直接與NFC芯片相連，而次級線圈可以使用更薄的線圈，更靈活的方式放置在后殼或者其他部位。使NFC功能的實現又多了一個選擇。

如下圖：

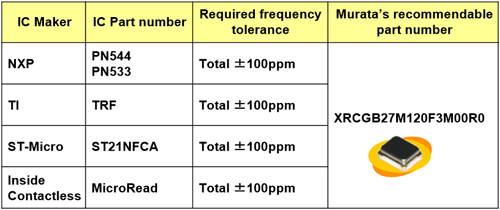

此外，村田還設計開發了全新的2.0x1.6x0.7 mm混合石英晶體(HCR)來匹配主流的NFC 芯片。深圳市怡海能達有限公司作為村田最主要的代理商，可以免費提供樣品和技術支持服務！參考選型如下表：

以上關于NFC的技術解說來自于深圳市怡海能達有限公司資深PM原創，轉載請注明出處！
