移動通信領域的“開放”趨勢越來越明顯，O-RAN絕對是近兩年移動通信行業最火的名詞之一。O-RAN聯盟由中國移動、AT＆T、德國電信、NTT DOCOMO和Orange五家運營商于2018年2月發起成立，由原來的C-RAN聯盟和xRAN論壇合并而成，其中，C-RAN聯盟主要由中國企業組成，xRAN論壇主要由AT＆T、NTT DOCOMO等美日韓和歐洲企業組成。

僅成立2年多的O-RAN聯盟發展飛速，目前由160多家從事無線接入網絡(RAN)行業的移動運營商、供應商及研究學術機構組成。O-RAN聯盟的使命是重塑整個行業，使其朝著更加智能、開放、虛擬化和完全可互操作的移動網絡方向發展。

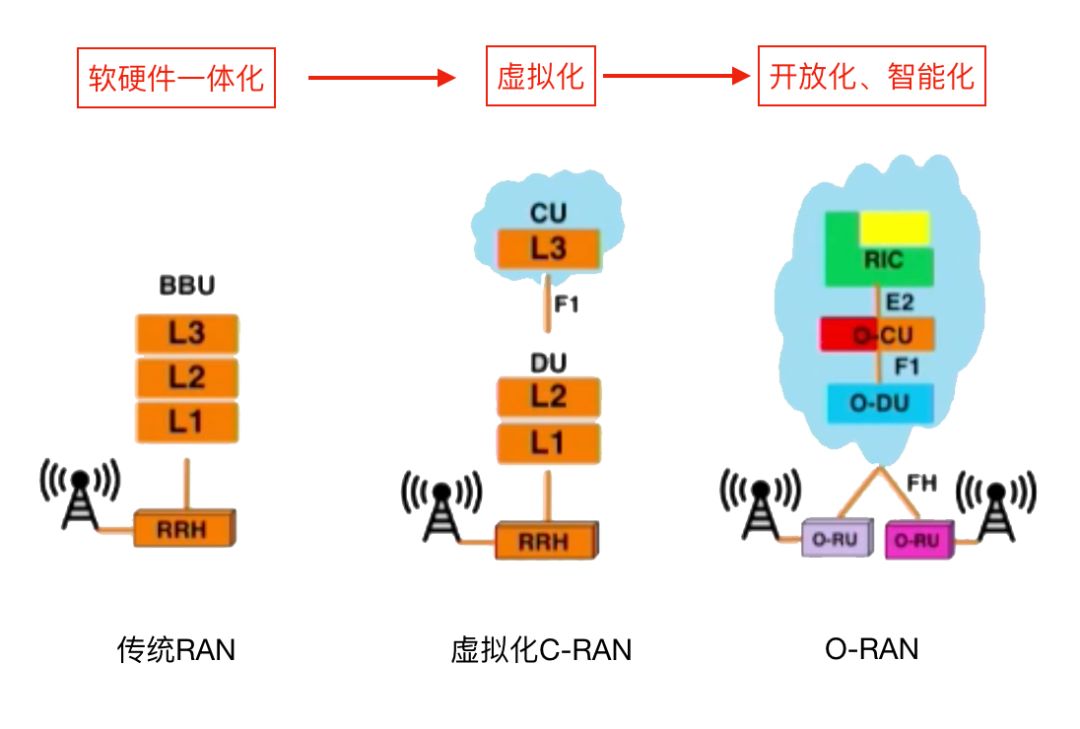

O-RAN發展趨勢：標準化+開源

ORAN有三大關鍵原則：第一個原則，引導產業的演進方向，一是開放接口，可支持異廠家設備的互操作；二是通過虛擬化方式構建無線接入網，實現基于大數據的智能無線網絡。第二個原則，積極并充分利用通用平臺，減少對私有平臺的依賴。第三個原則，制定、推進接口及相關API標準化定義，探索開源解決方案。

用通俗的語言解釋一下這三個規則，O-RAN正在推動以下四個方向：網絡智能化、接口開放化、硬件通用化和軟件開源化。相當于原來是黑盒子的硬件，現在全部轉變成為通用標準化產品，其中的軟件代碼也變?yōu)殚_源。

這可能就意味著，未來某個現網的單一廠家設備無論數量再多，也不是無可替代的；賣家無需打包采購?fù)患覐S商的軟硬件產品，而是充分利用通用平臺、減少對私有平臺的依賴，制定、推進接口及相關API標準化定義，探索開源解決方案，也意味著“標準化”將成為趨勢。

隨著開放通用化硬件，網絡功能軟硬解耦后硬件將通用化，運營商獨立性將更高，而不再像現在總是被設備商左右。這一趨勢也給傳統上不提供網絡硬件的中小企業帶來全新的機會，鼓勵他們創新發展，一些互聯網企業、軟件廠商、IT廠商或?qū)⒊蔀槭袌鲂峦婕?。?chuàng)新技術越多，選擇越多，意味著部署新網絡的成本也就有可能降低。

O-RAN的參考架構及如何切分RAN

從技術標準來看，O-RAN并非是革命，并非要推翻3GPP, 而是對3GPP標準嘗試性的探索和引導。O-RAN系統架構的基本原則，引領行業走向開放、可互操作的接口、RAN虛擬化、大數據和支持人工智能。最大限度地使用通用的、現成的硬件和軟件平臺，最大限度地減少專有硬件。指定開放的API和接口，推動標準化組織酌情采納它們，并在適當?shù)牡胤教剿鏖_源。O-RAN的架構和接口規范應盡可能與3GPP架構和接口規范一致。

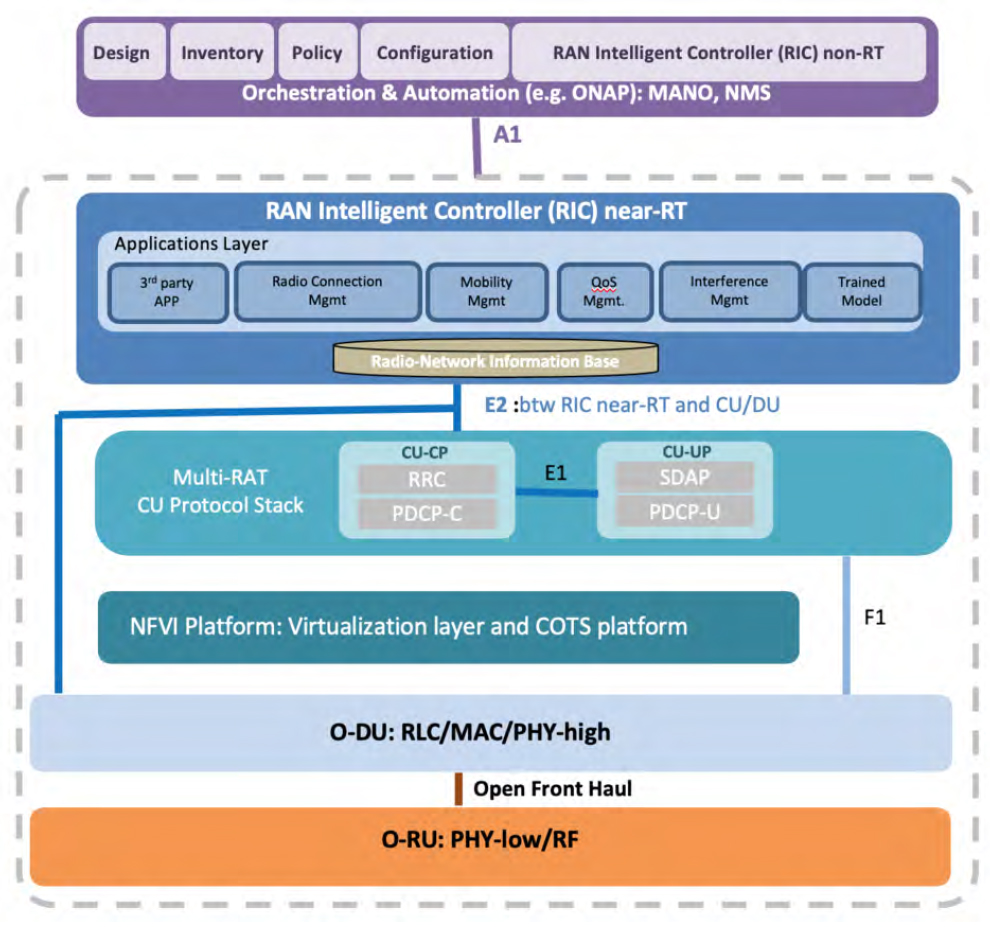

圖3：O-RAN的參考架構，說明了如何構建與O-RAN兼容的RAN。（來源：NI O-RAN技術白皮書）

O-RAN提出的概念以及架構均基于RAN切分這一概念。就功能而言，RAN有8種切分方式，每種方式分別對不同的協議層進行切分，這樣協議棧的不同部分就可以在不同的硬件上進行處理。圖4總結了這八種選項。

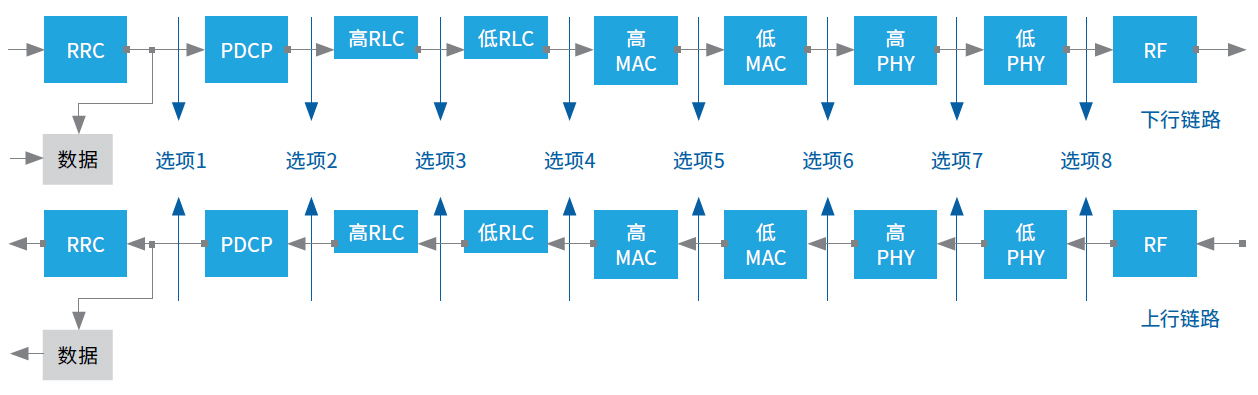

圖4.RAN切分選項（來源：NGNM 2018）

O-RAN建議使用選項7-2。如圖4所示，此選項將物理層(PHY)切分為高低層。如果使用選項7-2，在上行鏈路(UL)，CP去除、快速傅立葉變換(FFT)、數字波束成形（如果適用）和預過濾（僅適用于PRACH（物理隨機接入信道））功能在RU中執行，而物理層的其余處理均在DU中進行。在下行鏈路(DL)，逆FFT(iFFT)、CP添加、預編碼功能和數字波束形成（如果適用）在RU中進行，而PHY的其余處理均在DU中進行。選項8切分方式沿用了2G、3G和4G使用的通用公共無線電接口(CPRI)。而使用7-2切分方式，可減少DU和RU之間的流量。O-RAN指定了一個7-2切分的版本。

在O-RAN的兩個目標中，其中一個是建立更開放的生態系統，這就需要定義一個新的前傳接口。在七個O-RAN工作組中，工作組4 (WG4)就是專門負責定義此接口。該工作組稱為開放式前傳接口工作組，其目標是“提供真正開放的前傳接口，以實現多廠商DU-RRU互操作。” 圖5顯示了建議的DU-RU接口如何在不同平面上交換信息。雖然這七種不同的流量（再加上額外的管理(M)平面流量）看似非常復雜，但從更高的層面來看，四個平面（控制、用戶、同步和管理）其實只使用了三種數據類型（IQ數據、定時和同步數據、命令和控制信息）。

圖5.低層前傳數據流（來源：O-RAN）

關于如何切分RAN由于篇幅有限，歡迎通過文末二維碼下載完整的NI O-RAN技術白皮書，有非常詳細的關于如何切分RAN的介紹。

互操作性測試(IOT)

在努力完善前傳接口的同時，WG4還必須考慮如何對接口進行測試。如果系統包含不同硬件供應商提供的DU和RU，就要求系統集成商和供應商要具有適當?shù)腄U和RU接口驗證能力。此類測試通常稱為互操作性測試。O-RAN正在研究如何測試與O-RAN兼容的系統。

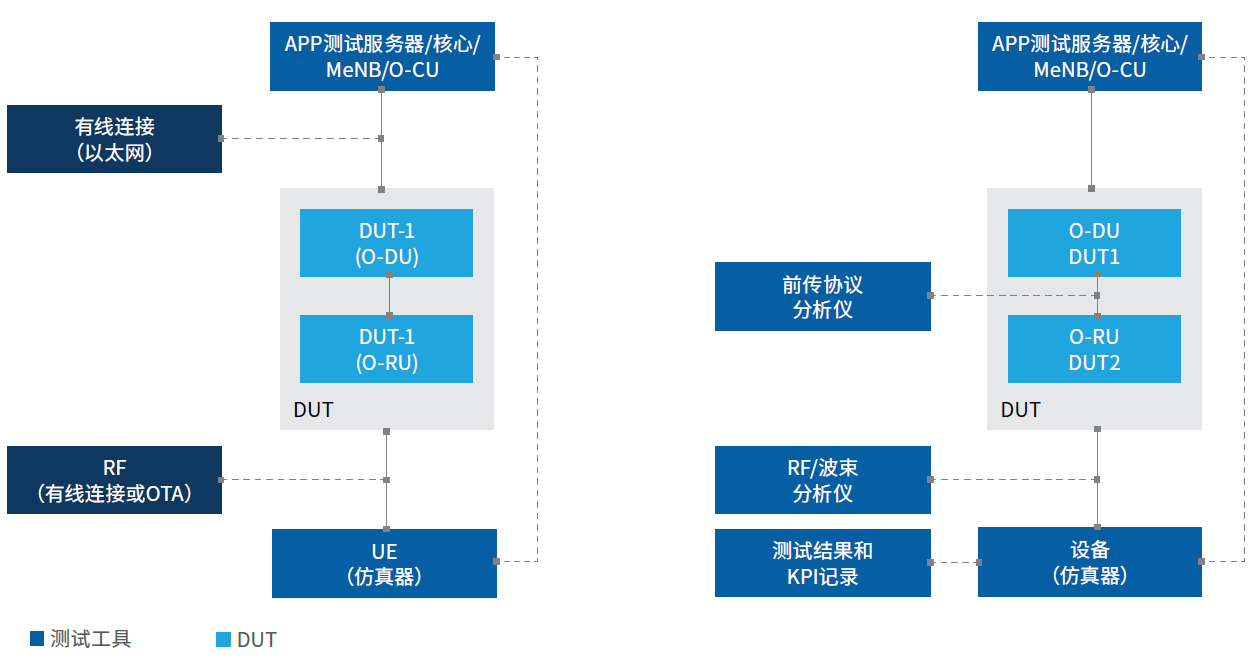

圖6.O-RAN測試設置，主動（左）和被動（右）（來源：O-RAN）

圖6所示的O-RAN簡圖顯示了使用O-RAN-CU(O-CU)和UE對O-RAN-DU (O-DU)和O-RAN-RU (O-RU)進行測試的系統配置，該配置可以用于實驗室仿真，也可以商用。其中有一個測試點用于測試CU和DU之間的接口，還有一個測試點測試RU RF輸入/輸出，但是待測設備(DUT)卻是DU和RU的組合。這時如果使用主動激勵，不會對DU和RU之間的前傳接口進行測試，該測試僅在被動監測時才可能進行。O-RAN當前正在研究如何測試前傳接口。

前傳接口可以執行兩種主動測試：協議測試和參數測試。O-RAN已經證明，在進行測試用例驗證和故障分析時，需要進行協議測試。在開發過程中，必須擁有能夠?qū)υO(shè)計進行驗證的測試工具，這樣才能確保正確連接其他兼容O-RAN的設備。在設計完成且DU和RU進入驗證和生產階段后，就需要進行參數測試，以確保每個單元均按預期運行。

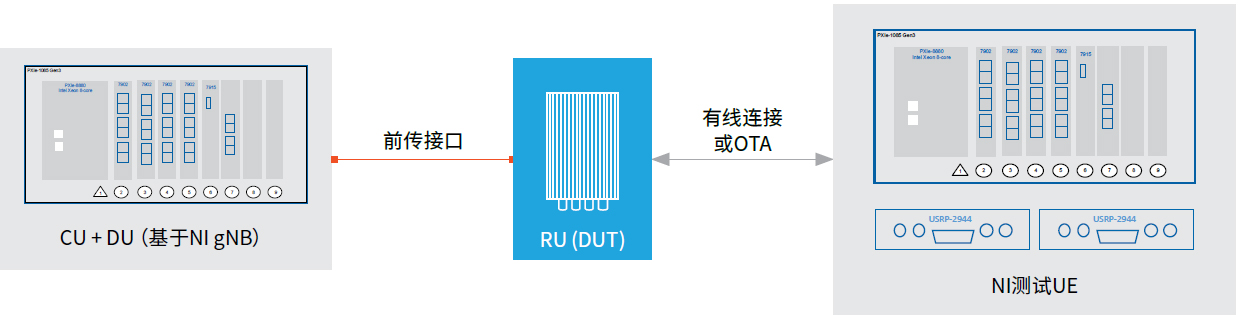

圖7.E2E DU-RU測試系統示例

對于RU測試系統，CU和DU之間的E1接口無需進行測試。RU測試系統必須能夠模擬CU和DU的功能，并且能夠監測前傳接口。根據所需的測試級別，可以將測試UE或UE仿真器添加到系統，來搭建完整的端到端(E2E)測試系統。NI可提供基于其軟件無線電(SDR)和FPGA硬件的5G NR IP。下面的圖7中展示了一個E2E測試系統示例。

了解更多O-RAN如何切分RAN及進行互操作性測試

歡迎下載NI完整 O-RAN技術白皮書
